3-22
3
印刷检查功能
6.扩展修改内容
使用对象调整修改了识别数据之后，必须使修改的内容有效反映在相同的焊盘中。用对象调整可以修改的只是所
选择的 1 个对象数据 ( 无法同时修改多个对象数据 )。因此，有必要使修改的内容有效地反映在尺寸形状相同的对
象数据中。

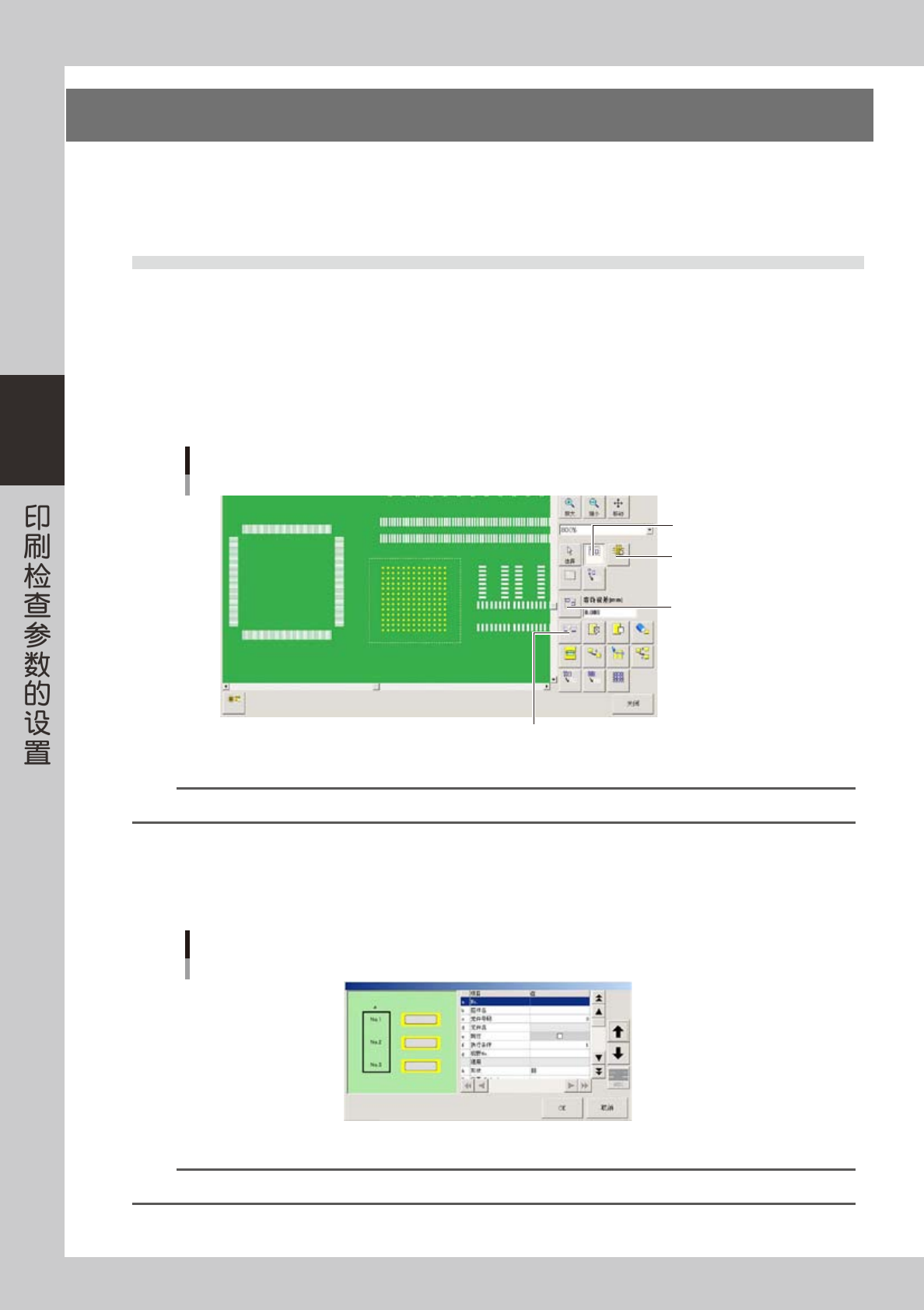

6.1 用图像查看器编辑的方法
●对象的选择方法
在图像查看器画面选择多个想要修改的对象时，可以采用下列任意 1 种方法。
‧
按 [ 矩形选择 ] 按钮，选择范围。
‧
按 [ 选择同一尺寸 ] 按钮，选择分散在基板内的同一尺寸的对象数据。
‧
按 [ 选择同一元件 ] 按钮，选择设置为相同元件号码的对象数据 ( 想要使用该按钮，必须预先登录“元件号码”并设置在
对象数据中。)
同时选择多个数据
[选择同一元件]按钮
[矩形选择]按钮
[选择同一尺寸]按钮
[显示编辑对话框]按钮
76311-L3-00
n
要点
除上述方法外，边按住 [Shift] 键边选择也可以选择多个对象数据。
●使用编辑对话框进行编辑
选择多个对象数据后，按 [ 显示编辑对话框 ] 按钮，会显示所选对象数据的参数。如果在该画面进行编辑，可以
修改多个对象数据。将用对象调整修改的内容输入所选择的多个对象数据中 ( 空栏 )。
编辑对话框
76312-L3-00
n
要点
在编辑对话框内，参数的设定值相同时会显示该值，但如果选择的多个数据内存在不同的设定值时，以空栏显示。
3-23
3
印刷检查功能

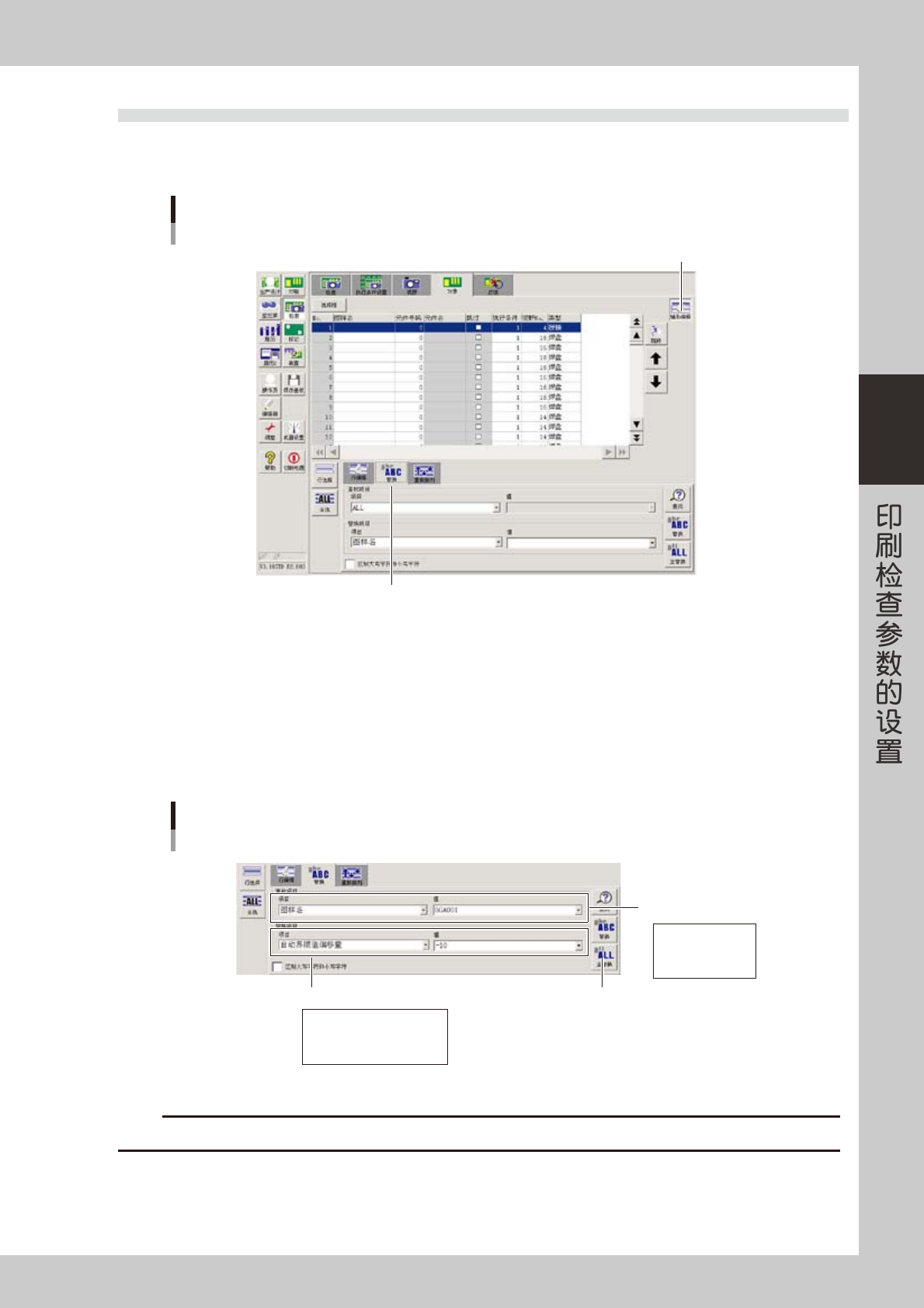

6.2 用辅助编辑进行编辑的方法
使用辅助编辑可以使修改的内容有效反映在与条件一致的所有数据中。使用辅助编辑进行编辑时，需要使用条件
来提取与之相同的数据，因此必须预先设置好图样名和元件号码。
辅助编辑画面
可以切换对象画面和辅助编辑画面
选择“替换”
76313-L3-00
●替换步骤
1.从“查找项目”下拉框中选择想要修改的对象数据的条件 ( 下拉框中没有的项目无法替换 )。
2.在“值”输入框中输入条件 ( 元件号码或图样名 ) 等。
3.从“替换项目”下拉框中选择想要修改的对象数据的条件 ( 下拉框中没有的项目无法替换 )
4.在“值”输入框中输入条件 ( 用对象调整修改过的参数名和值 ) 等。
5.按 [ 全替换 ] 按钮，进行替换。
辅助编辑
替换
指定想要修改的对象条件
<例>
项目：图样名
值 ：BGA001
<例>
项目：自动界限值偏移量
值 ：-10
指定想要修改的内容 进行全替换
76314-L3-00
c
注意
替换后，数据无法还原。
3-24
3
印刷检查功能

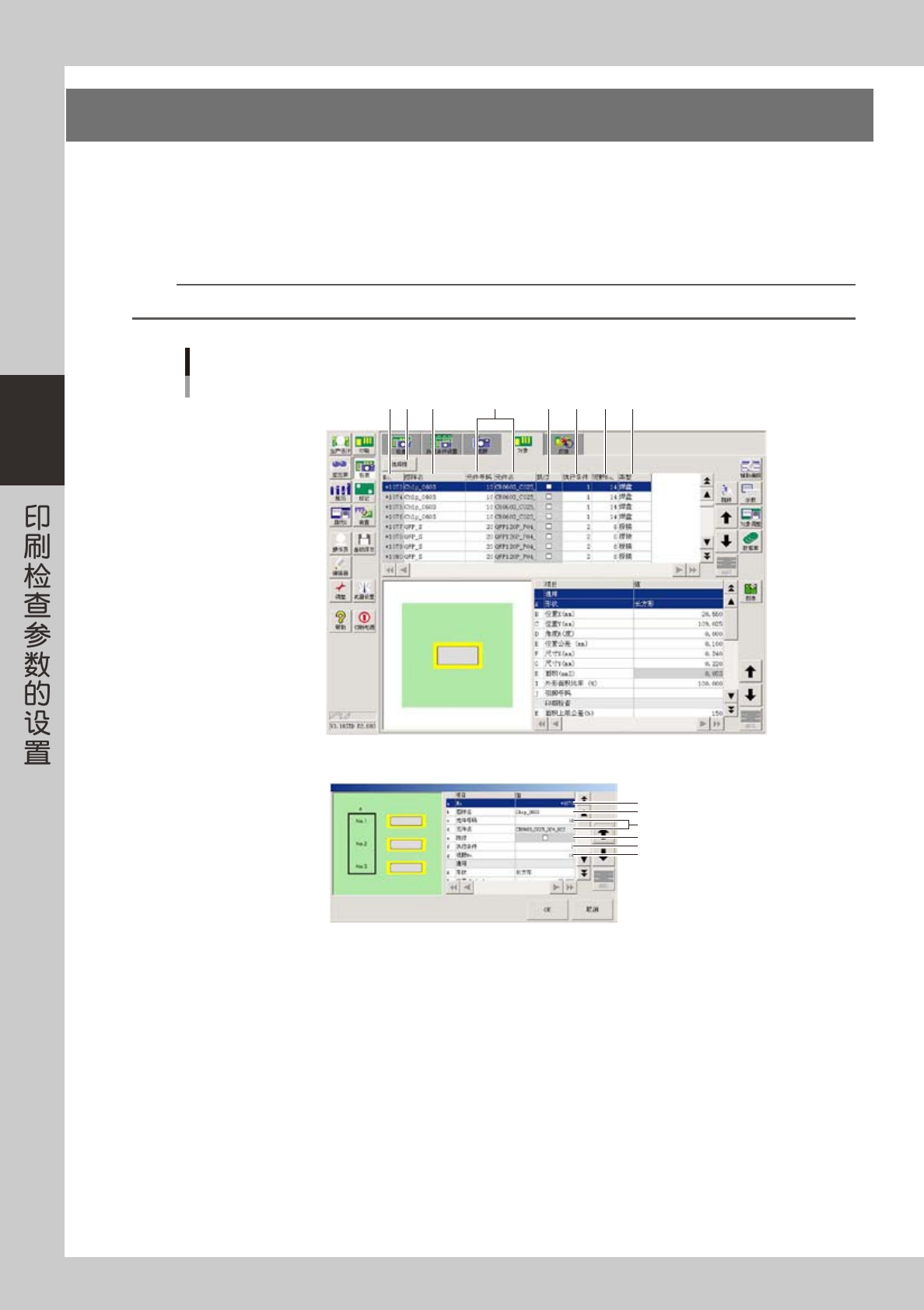

7.对象数据的参数
对象数据中有焊盘信息和桥接信息 2 种。焊盘信息，是检查印刷在焊盘上的锡膏的面积和位置偏移的信息。桥接
信息，是检查锡膏与锡膏之间是否有桥接现象的信息。
打开 [ 检查 ]-“对象”选项卡，画面上部的表格内显示对象 No.、图样名、跳过信息、执行条件、视野 No.、对象
类型 ( 焊盘或桥接 )。画面右下部的编辑表格内显示所选对象的详细数据 ( 形状、检测范围等 )。
n
要点
图像查看器内的编辑对话框，也可以显示与上述相同的数据。
对象数据
[检查] -“对象”选项卡
图像查看器的“编辑对话框”
1
1
2
2
43
3
4
6
7
5 6 7 8
76315-L3-00
1. No.
对象数据的号码。无法输入或更改。
在印刷检查监控屏或检查结果文件、视野调整画面中想要确定对象时使用。
2. 图样名
需要对焊盘或桥接进行说明时输入。最多可输入 11 字符。
3. 元件号码、元件名
如果对检查对象进行了分组 ( 参照印刷检查图像查看器的 [ 显示元件对话框 ] 按钮 ) 时，可以在此指定
元件号码。如果指定元件号码，则与之对应的元件名就会自动显示。
