4-15 4 印刷检查功能 11. [ 视野调整 ] 按钮、[ 对象调整 ] 按钮 启动辅助调整画面，可以修改检查结果为不良的视野和该视野内不良对象的检查数据。 按 [ 视野调整 ] 按钮，显示如下图所示的“印刷检查辅助调整对话框 ( 视野 )”画面。除 [ 记忆图像识别测试 ]、[ 再捕捉图像 识别测试 ] 按钮以外的显示项目和操作按钮，与通过 [ 检查 ]-“视野”选项卡画面的 [ 视野调整 ] 按钮启动的 [ 印刷检查辅 …
4-14
4
印刷检查功能
“印刷检查结果判定”画面 (通常判定)
1
5
7
10
2
43
6
8
9
11
76413-L3-00
1. 显示不良视野的检查结果
显示检出了不良焊盘或不良桥接的视野的检查结果。
2. 显示不良对象的检查结果
显示不良视野内的不良检查对象 (NG 焊盘或 NG 桥接 )。
3. 显示不良视野的检查结果详细数据
显示不良视野内的检查结果详细数据 ( 视野内的 NG 焊盘数、焊盘总数、NG 桥接数、桥接总数 )。
4. 显示不良对象的检查结果详细数据
显示不良对象的检查结果详细数据 ( 以不同颜色和数值显示检查结果 )。
5. 显示检查结果图像
显示不良视野的图像。
6. 显示视野的图像
以图像的形式显示当前“印刷检查结果判定”画面所选择的不良视野在基板上的位置。
7. 选择
[ 记忆图像 ] 按钮 ：显示检查相机进行检查时捕捉的图像。
[ 跟踪图像 ] 按钮 ：基板用相机移到跟踪位置，并显示当前的图像 ( 实拍图像 )。
[ 网板图像 ] 按钮 ：网板相机移到出错的网板开口部，并显示网板开口部的图像 ( 实拍图像 )。
8. [OK]、[NG] 判定按钮
确认“印刷检查结果判定”画面所显示的内容和图像，判定视野内的各个对象的印刷状态在容许范围内时，按 [OK] 按钮 ；
判定为印刷不良时，按 [NG] 按钮。无论按两者之中哪一个按钮，显示画面都会切换到其它不良视野或不良对象。
9. [ ＜返回 ]、[ 下一步＞ ] 按钮
按 [ ＜返回 ] 按钮，返回到前一不良视野 ( 或不良对象 ) ；按 [ 下一步＞ ] 按钮，显示下一不良视野 ( 或不良对象 )。
10.判定单位的切换
可以选择对检查结果进行 OK、NG 判定时的单位。
按视野∶按 [OK] 或 [NG] 按钮时的判定，适用于视野内所有检查对象。
如果判定单位选择为 [ 按视野 ] 时，按 [ ＜返回 ] 或 [ 下一步＞ ] 按钮，可以切换印刷检查结果判定画面上
所选择的检查视野。
按对象∶按 [OK] 或 [NG] 按钮时的判定，只适用于所选择的检查对象。
如果判定单位选择为 [ 按对象 ] 时，按 [ ＜返回 ] 或 [ 下一步＞ ] 按钮，可以切换印刷检查结果判定画面上
所选择的检查对象。
4-15
4
印刷检查功能
11.[ 视野调整 ] 按钮、[ 对象调整 ] 按钮
启动辅助调整画面，可以修改检查结果为不良的视野和该视野内不良对象的检查数据。
按 [ 视野调整 ] 按钮，显示如下图所示的“印刷检查辅助调整对话框 ( 视野 )”画面。除 [ 记忆图像识别测试 ]、[ 再捕捉图像
识别测试 ] 按钮以外的显示项目和操作按钮，与通过 [ 检查 ]-“视野”选项卡画面的 [ 视野调整 ] 按钮启动的 [ 印刷检查辅
助调整对话框 ( 视野 )] 画面一样。在该画面也可以更改检查数据。
印刷检查辅助调整画面 (视野)
A
B C
76415-L3-00
A. 检查数据
照明级别等检查数据需要修改时，可以修改。
B. [ 记忆图像识别测试 ] 按钮
在自动运行中进行印刷检查时捕捉的图像，会一直保存直到操作人员 OK、NG 判定完毕。按该按钮，
对记忆的图像进行检查。修改检查数据后想要确认时使用。
C. [ 再捕捉图像识别测试 ] 按钮
与 [ 跟踪 ] 按钮配合使用，再次捕捉图像，并对捕捉的图像进行检查。它只用于修改了检查数据中照明
级别后。印刷在基板上的锡膏状态，会随时间而变化，因此想要确认修改过的照明级别以外的检查数
据时，需按 [ 记忆图像识别测试 ] 按钮进行。
4-16
4
印刷检查功能
3.3.2 出口判定
如果将本章“2.4 设置印刷检查结果的判定模式”所述“结果判定模式”参数设置为“通常判定、出口判定”时，
由“通常判定”判定为不良的基板会被传送到传送部出口或传出侧加长传送装置 ( 选配 )，并再次显示错误警告画面。
关闭错误警告画面之后，会显示如下所示的“检查结果判定”画面。在此，可以由操作人员直接目视检查基板的
印刷状态后，再次进行 OK、NG 判定。

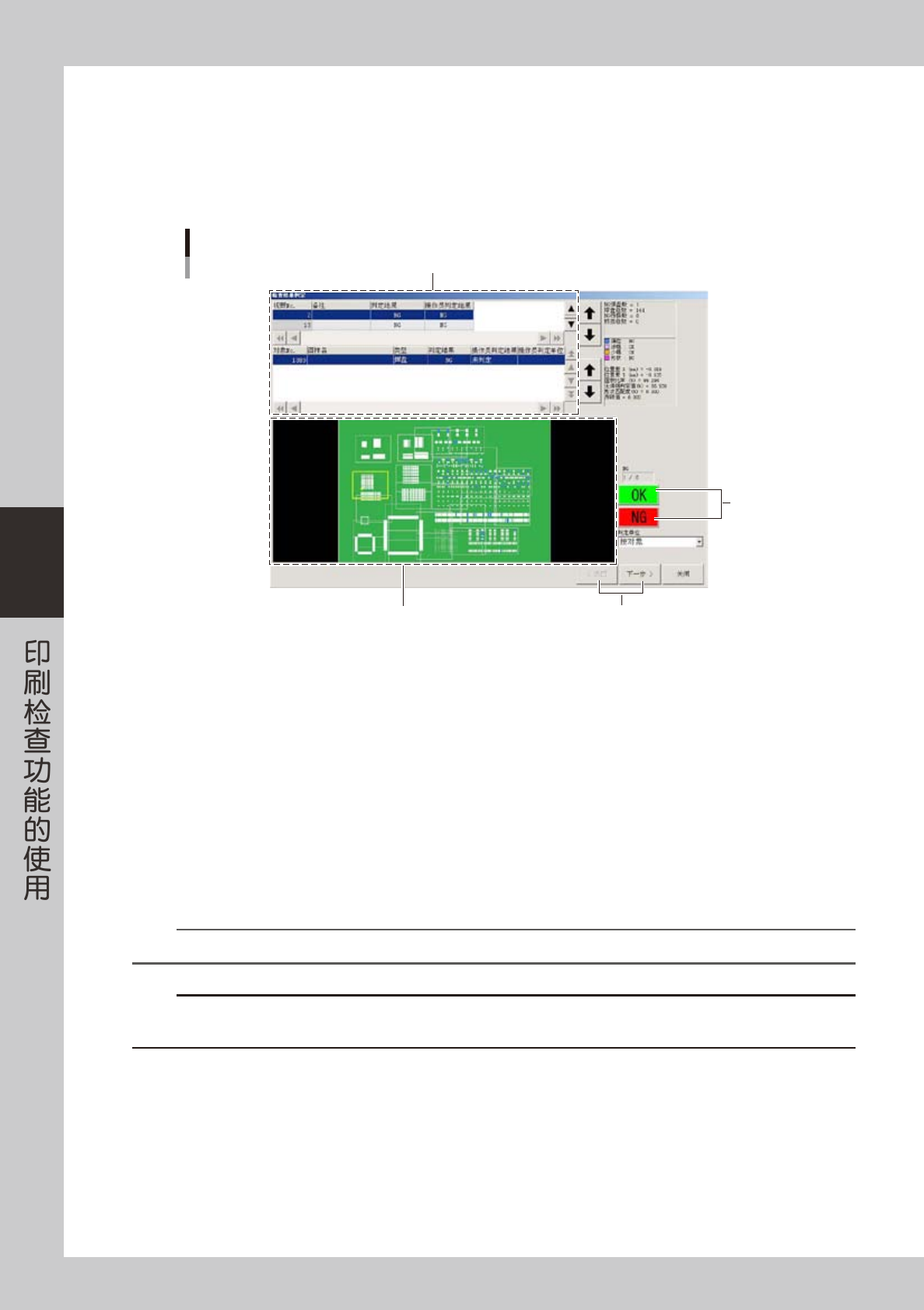

“检查结果判定”画面 (出口判定)
2 4
3
1
76415-L3-00
1. 显示检查结果详细数据
显示检查结果为不良的视野和该视野中不良对象的检查结果详细数据。
2. 显示视野的图像
以图像的形式显示当前“检查结果判定”画面所选择的不良视野在基板上的位置。
3. [OK]、[NG] 判定按钮
确认“检查结果判定”画面所显示的内容和图像，判定视野内的各个对象的印刷状态是在容许范围内时，
按 [OK] 按钮 ；判定为印刷不良时，按 [NG] 按钮。无论按两者之中哪一个按钮，显示画面都会切换到
其它不良视野或不良对象。
4. [ ＜返回 ]、[ 下一步＞ ] 按钮
按 [ ＜返回 ] 按钮，返回前一不良视野 ( 或不良对象 ) ；按 [ 下一步＞ ] 按钮，显示下一不良视野 ( 或不
良对象 )。
参考
想要再次显示已关闭的“检查结果判定”画面时，按 [ 监控屏 ] -“印刷检查”选项卡画面的 [ 结果判定 ] 按钮。
c
注意
在通常判定以及出口判定中，只要有 1 个视野没被判定为 OK，即使重新启动，印刷机也不会开始运行，更不会将该不良基板传向
后工序机。此时，只要不取出该不良基板，就无法重新开始运行。
