2-26 2 印刷检查功能 6 删除不要的数据 如果不想留下想要跳过的数据，可以按下列步骤删除。想要留下时，则省略本步骤。 c 注意 删除想要跳过的数据可以减小数据容量，但却无法再返回删除前的状态。 1. 按 [ 仅显示跳过 ] 按钮。 2. 按 [ 矩形选择 ] 按钮，选择跳过数据。 3. 按 [ 删除所选项 ] 按钮，删除跳过数据。 删除不要的数据 [仅显示跳过]按钮 [删除所选项]按钮 框住想要删除的数据 选定的数据 76225…
2-25
2
印刷检查功能
4
撤销检查用数据的跳过设置。
1. 按 [ 矩形选择 ] 按钮，选择对象数据 ( 按住 [Shift] 键选择，可以选择多个对象数据 )。
2. 按 [ 取消跳过 ] 按钮，取消跳过 ( 显示变为实线 )。
取消跳过
[矩形选择]按钮
想要留下的
数据
想要删除的
数据
[取消跳过]按钮
76223-L3-00
5
输入图样和元件的信息。
按 [ 显示编辑对话框 ] 按钮，输入“图样名”与“元件号码”。
元件名会自动根据所输入的元件号码参照“元件”列表中对应的元件名。“元件”列表画面，通过按 [ 显
示元件对话框 ] 按钮打开，如果预先在元件列表画面中登录简单的元件名会更便捷。
图样、元件信息
[矩形选择]按钮
元件号码
图样名
[显示编辑对话框]按钮
按[显示元件对话框]按钮，可以打开元件列表画面
76224-L3-00
2-26
2
印刷检查功能
6
删除不要的数据
如果不想留下想要跳过的数据，可以按下列步骤删除。想要留下时，则省略本步骤。
c
注意
删除想要跳过的数据可以减小数据容量，但却无法再返回删除前的状态。
1. 按 [ 仅显示跳过 ] 按钮。
2. 按 [ 矩形选择 ] 按钮，选择跳过数据。
3. 按 [ 删除所选项 ] 按钮，删除跳过数据。
删除不要的数据
[仅显示跳过]按钮
[删除所选项]按钮
框住想要删除的数据
选定的数据
76225-L3-00
7
确认最终状态。
按 [ 仅显示跳过 ] 按钮，确认是否已正确选定了检查用的数据。
2-27
2
印刷检查功能
2.3 使用网板扫描功能
网板扫描功能，是通过网板相机识别网板开口部并进行图像处理来创建印刷检查对象数据的功能。

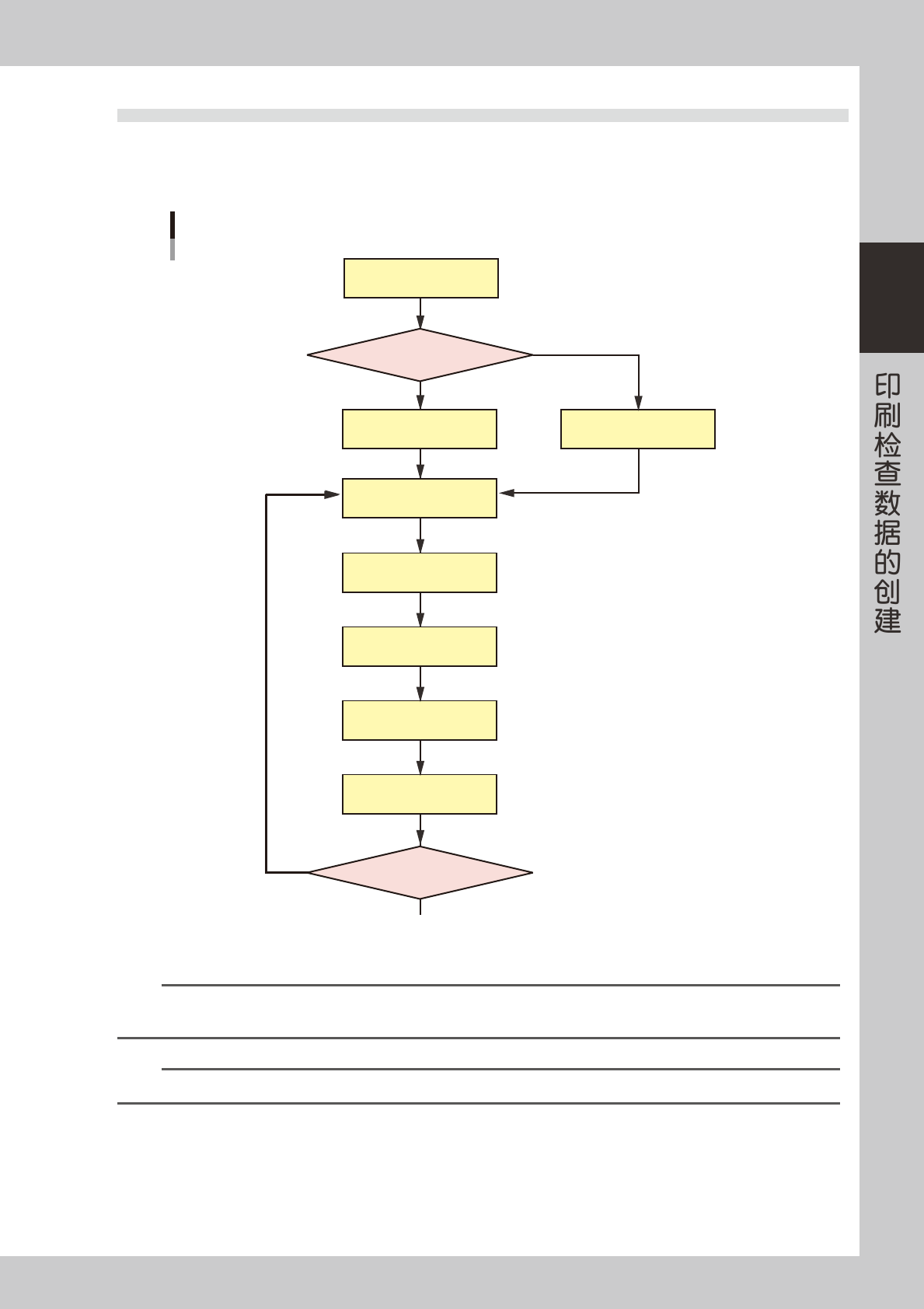

●通过扫描网板创建印刷检查数据的流程
捕捉基板图像
选择位图数据
准备网板和基板
选择扫描范围
有捕捉的图像数据吗？
继续扫描其它范围吗？
结束扫描
进行试扫描
设置识别参数
扫描网板
确认扫描结果
作业流程
扫描网板
YES
YES
NO
NO
确认基板的固定状态
选择创建方法
设置照明、界限值、
圆度、下舍角度等
在图像查看器上确认
75214-L3-00
n
要点
在默认设置中，可以使用网板扫描功能的操作员必须在 5 级以上。想要使其他级别的操作员也可以使用该功能时，必须编辑操作级
别。
n
要点
扫描网板时不一定非要有基板，但利用预先捕捉的基板图像，可以提高扫描网板的效率。
