3-30 3 印刷检查功能 7.2 桥接对象数据的参数 一般，检查桥接用的对象数据，是在图像查看器内选择焊盘后，按 [ 创建桥接 ] 按钮进行创建。如果选择创建好的 桥接数据，按 [ 显示编辑对话框 ] 按钮，再选择“桥接”单选按钮，会显示检查桥接所需的参数。在“对象”选项 卡内，对象检查数据的“类型”为“桥接”的数据，画面右下窗口内也会显示检查桥接所需的参数。 桥接检查，是在 2 个焊盘之间设置检测范围，检查在该检测范围内指定的方向…
3-29
3
印刷检查功能
U: 自动界限值偏移量 (-100 〜 100)
“界限值自动决定”栏的设置为“使用”时，输入相对于自动决定的界限值的偏移值。每次检查时，
都会在自动决定的界限值上加上偏移值后作为界限值使用。
W:锡膏上噪点消除数
检查时，锡膏上的助焊剂可能会导致出现识别不稳定的现象。
此时，可以通过输入该参数来减少噪点的影响。在 0 〜 10 的范围内选择。
对检查对象按此处所设置的级别消除噪点。但，消除数太大，会导致识别到的锡膏形状发生变形。
因此，一般使用 0 或 1。
锡膏上的助焊剂所产生的噪点，随界限值的变化而变化。该参数，只限因界限值的设置导致出现检查
结果不稳定时才使用。
X: 锡膏外噪点消除数
检查时，焊盘周围部分的丝印或焊盘边端的隆起部分等可能会被误识别为噪点，导致检查不稳定。
此时，可以通过输入该参数来消除锡膏以外的噪点部分。在 0 〜 10 的范围内选择。
对检查对象按此处所设置的级别消除噪点。但，消除数太大，会导致识别到的锡膏形状发生变形。
因此，一般使用 0 或 1。
通常，是通过设置界限值来控制识别范围，使只能识别出锡膏。但，当设置界限值也难以将周围
部分区分开时，使用该参数。
Y: 数据库号码
从印刷检查数据库复制了参数值时，显示原数据库的号码。

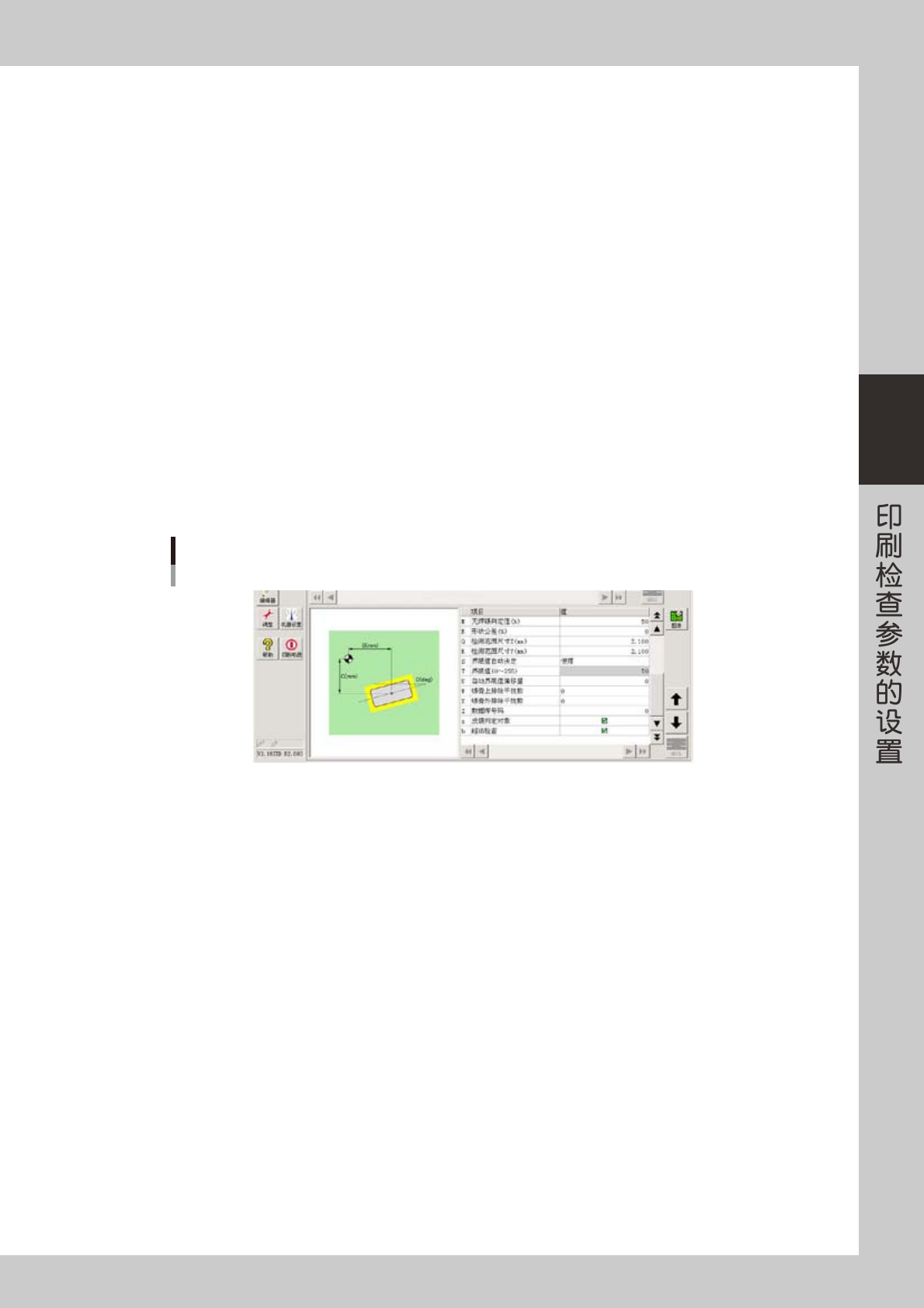

焊盘形状参数
印刷检查
76318-L3-00
a: 反馈判定对象
如果勾选，会根据检查结果进行反馈。少锡时，进行多重印刷；渗锡时，清洁网板。默认设置为“使用”。
b: 超出检查
如果勾选，会检查锡膏是否有超出检测范围的现象。默认设置为“使用”。
3-30
3
印刷检查功能

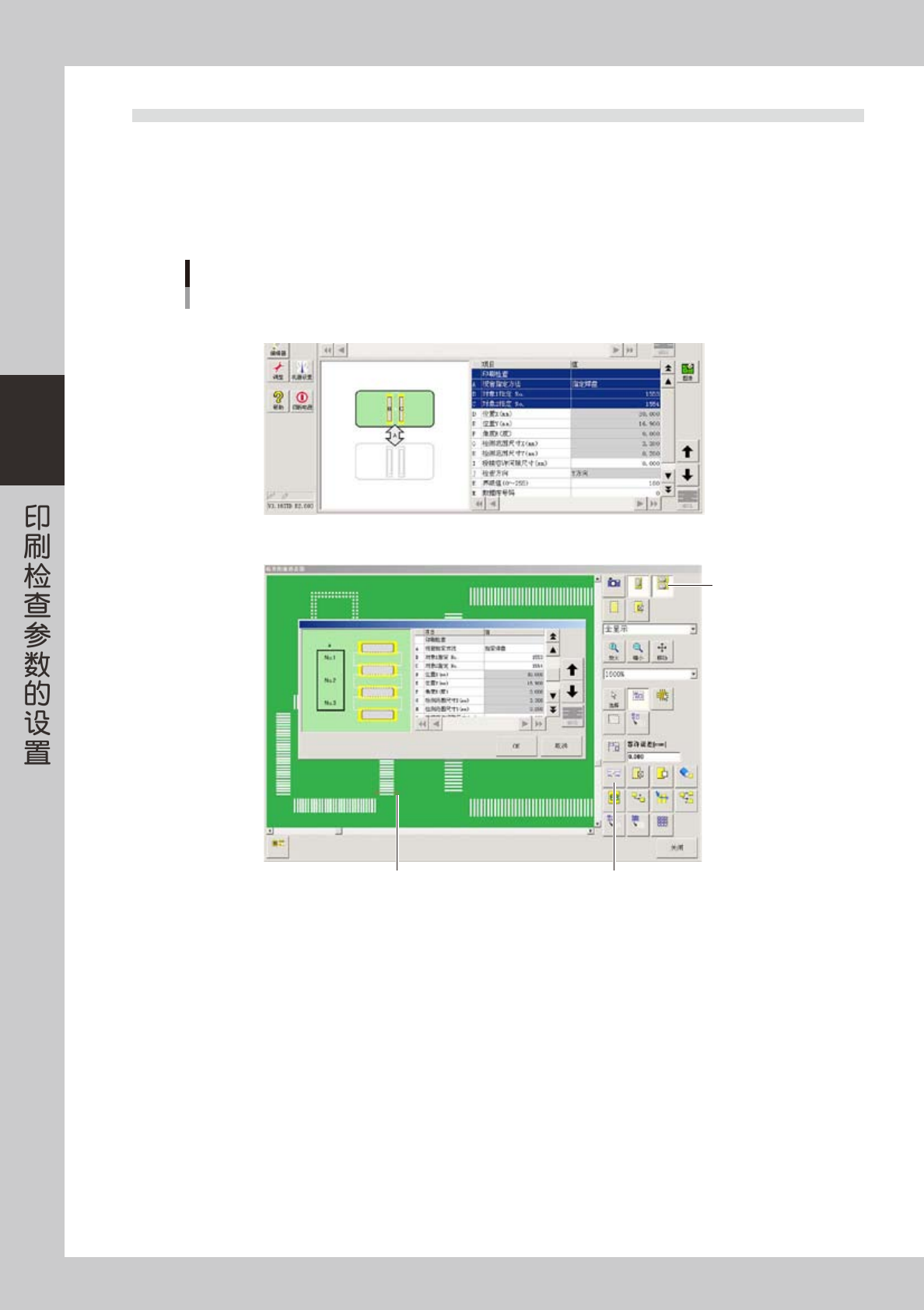

7.2 桥接对象数据的参数
一般，检查桥接用的对象数据，是在图像查看器内选择焊盘后，按 [ 创建桥接 ] 按钮进行创建。如果选择创建好的
桥接数据，按 [ 显示编辑对话框 ] 按钮，再选择“桥接”单选按钮，会显示检查桥接所需的参数。在“对象”选项
卡内，对象检查数据的“类型”为“桥接”的数据，画面右下窗口内也会显示检查桥接所需的参数。
桥接检查，是在 2 个焊盘之间设置检测范围，检查在该检测范围内指定的方向上是否有桥接现象存在。此外，通
过设置焊盘之间的容许间隙尺寸，还可以将未形成桥接的部分作为危险部分判定为不良。
桥接对象参数
印刷检查
[检查] -“对象”选项卡
图像查看器的“编辑对话框”
[显示编辑对话框]按钮桥接对象
显示桥接
76319-L3-00
A: 视窗指定方法
如果用“创建桥接”按钮创建了桥接数据，该参数会被设置为“指定焊盘”，并自动指定 2 个焊盘对象
数据。同时自动计算出指定的焊盘之间的桥接检测范围的“位置 X、Y”和“检测范围尺寸 X、Y”，“检
查方向”也自动被设置。如果将该参数设置为“指定尺寸”时，则需手动设置“位置 X、Y”和“检测
范围尺寸 X、Y”。
B、C:对象 1 指定 No.、对象 2 指定 No.
将“视窗指定方法”参数设置为“指定焊盘”时，输入想要进行桥接检查的对象 No.。检查对象 1 指定
No. 和对象 2 指定 No. 之间是否有桥接。
D、E:位置 X、Y(mm)
输入想要进行桥接检查的检测范围的中心位置坐标。该坐标是以基板原点为基准的坐标。单位为 mm。
将“视窗指定方法”参数设置为“指定焊盘”时，会自动设置最佳的检测位置。
F: 角度 R( 度 )
想要进行桥接检查的检测范围相对于基板传送方向有倾斜角度时设置。
3-31
3
印刷检查功能
G、H:检测范围尺寸 X、Y(mm)
将“视窗指定方法”参数设置为“指定焊盘”时，会自动设置最佳的检测范围尺寸；设置为“指定尺寸”
时，手动输入想要进行桥接检查的检测范围 X、Y 方向的尺寸。单位为 mm。
n
要点
如果检测范围大大超过了想要进行桥接检查的两个焊盘对象时，将无法正确检查是否有桥接。因此，设置检测范围时，必须注意不
要使两个焊盘对象全部包含在内。
I: 桥接容许间隙尺寸 (mm)
设置 2 个焊盘之间即使没有桥接现象，其间的间距至少要保证在几 mm 以上。焊盘间的间距小于此处
所设置的数值时，会被判定为不良。单位为 mm。
输入时，必须注意 0.04mm 以上的数值才可以检测出 ( 尾数进位 )。
J: 检查方向
将“视窗指定方法”参数设置为“指定焊盘”时，自动设置检查方向 ；设置为“指定尺寸”时，从“X
方向”或“Y 方向”中选择在设置的检出范围内想要进行桥接判定的方向。选择时，注意两个焊盘的
排列方向。
K: 界限值 (0 〜 255)
输入检查时需使用的界限值。设置的界限值要求能准确地提取锡膏形状。可在 0 〜 255 的范围内输入。
参考想要进行桥接检查的焊盘的界限值设置。
M: 数据库号码
从印刷检查数据库复制了参数值时，显示原数据库的号码。
