4-36
4
印刷检查功能
6.3 默认值表
按“印刷检查数据库”对话框的 [ 默认值表 ] 按钮，打开“默认值表”对话框。新创建数据时，通过下述操作可以
将创建的印刷检查参数的默认值设置到指定的数据库中。
· GBR 数据的转换
· 示教 ( 仅限焊盘数据 )
· 创建桥接数据 ( 使用检查图像查看器画面的 [ 创建桥接 ] 按钮创建时 )
“桥接”表格
“焊盘”表格

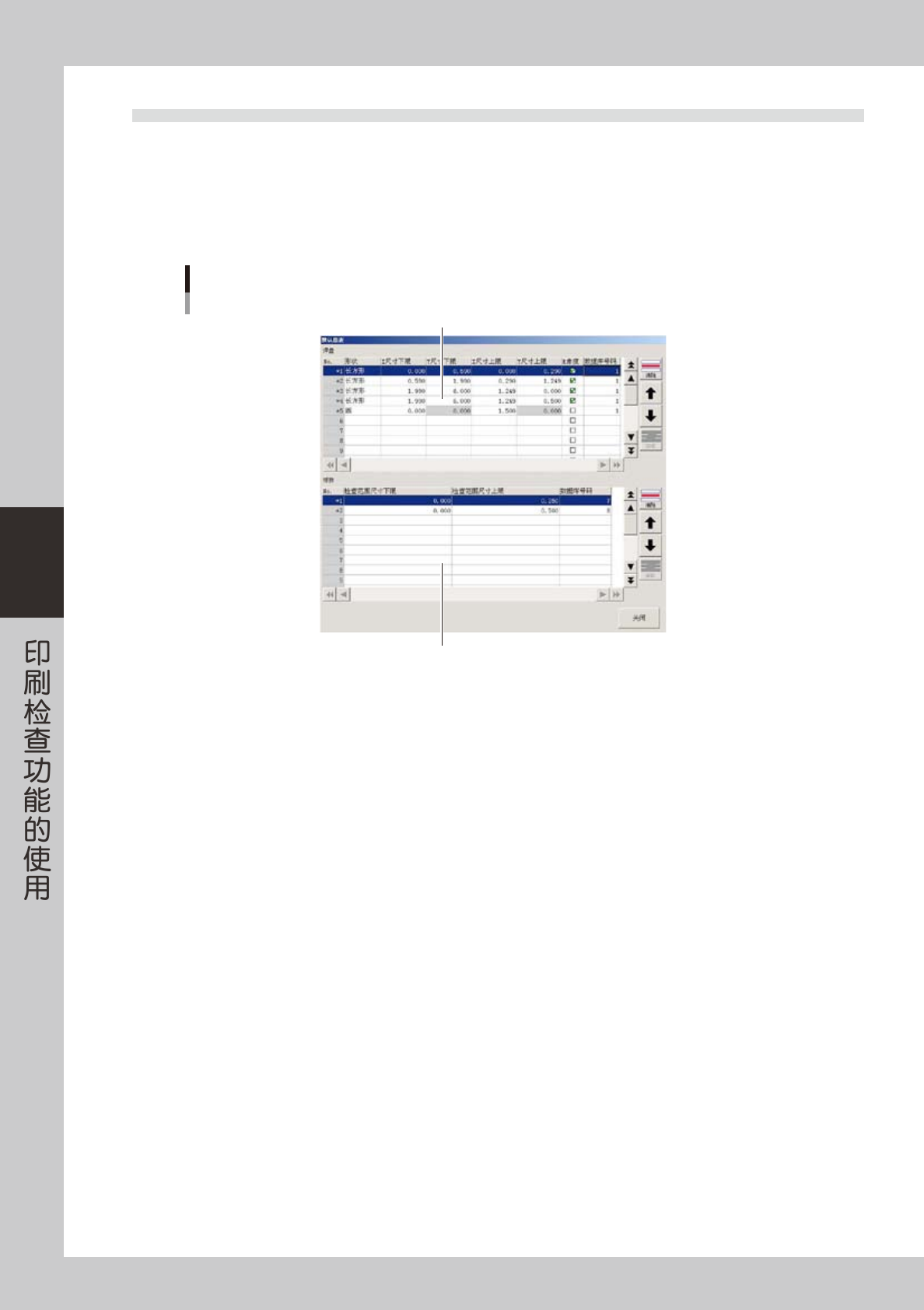

“默认值表”对话框画面
76438-L3-00
· “焊盘”表格
在创建新的焊盘数据中，需输出印刷检查参数的默认值时，按顺序从最上行开始判定“焊盘”表格中
指定的各项条件“形状”、“X 尺寸下限”、“Y 尺寸下限”、“X 尺寸上限”、“Y 尺寸上限”，如果所创建
的焊盘数据满足该条件，则从该行“数据库号码”栏中所指定的数据库复制检查参数。在“R 角度”
的选择框中，指定在判定尺寸条件时，是否互换 X 和 Y 的尺寸进行上限、下限判定。
· “桥接”表格
在创建新的桥接数据中，需输出印刷检查参数的默认值时，按顺序从最上行开始判定“桥接”表格中
指定的各项条件“检查范围尺寸下限”、“检查范围尺寸上限”，如果所创建的桥接数据满足该条件，则
从该行“数据库号码”栏中所指定的数据库复制检查参数。
4-37
4
印刷检查功能
6.4 数据库的保存与读入
按生产设计画面的 [ 数据库 ] 按钮，打开“数据库实用工具”对话框画面。可以将创建的数据库保存在指定的路径
中，也可以从指定的路径中读取数据库。

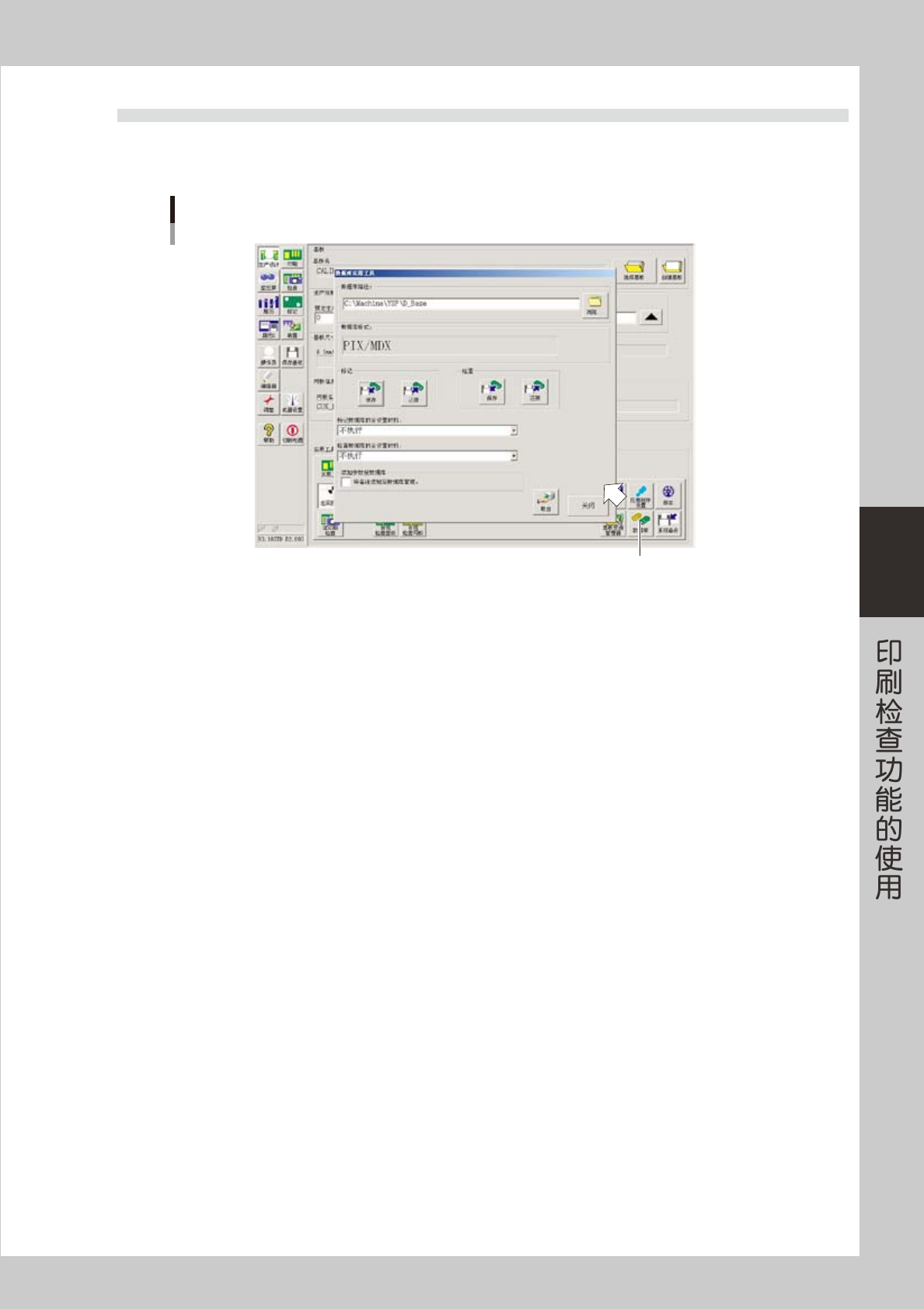

“数据库实用工具”对话框画面
[数据库]按钮
76439-L3-00
· 数据库路径
指定保存数据库的路径。想要读取保存的数据库时，指定保存目的地的文件夹。
· [保存]按钮
在指定的路径中保存数据库。
· [还原]按钮
读取指定路径的数据库。
· 标记数据库、检查数据库的全设置时机
可以指定全设置标记数据库或检查数据库的时机。选择“读入基板后和开始自动运行时”或“仅限读
入基板后”。按所选择的时机，将自动从数据库复制印刷检查参数到 [ 检查 ] -“对象”选项卡画面的
“数据库号码”参数栏中设置了号码的所有检查对象数据中。选择“不执行”时，则不进行全设置。
‧
将备注添加至数据库管理
在设置或逆设置数据库时的管理对象中添加 ( 覆盖 ) 备注。不想覆盖时，删除选择框中的勾号。
4-38
4
印刷检查功能
7.相机标尺自动校正功能
进行印刷检查时，受基板挠曲的影响拍摄面高度存在差异时，可能会导致检查相机检查到的位置与实际位置相比
存在偏差。若使用相机标尺自动校正功能，可以根据实际拍摄面的高度自动调节检查相机的标尺从而正确进行检查。
■ 适用机型与适用版本
可以使用本功能的机型与版本，如下表所示。
适用机型 YSP 印刷机 YCP10 印刷机
适用版本 V3.45STD R1.000 以上 V4.48STD R1.000 以上
可以使用本功能的 Y.Fact 的版本必须在 V1.48STD R1.000 以上。
■ 限制事项
使用本功能，需注意下列限制事项。
‧
若在不支持本功能的印刷机中保存使用标尺自动校正功能的基板程序，新添加的“自动校正标尺”值将不会被保存。
建议将印刷机的版本升级到支持本功能的版本。
‧
使用本功能时 1 个视野需进行 2 次计算，检查对象较多的视野的检查时间可能会增长。
‧
本功能可以校正的基板挠曲量为 ±1mm 以内。
挠曲量超过 1mm 时，可能会误检查到邻接的锡膏，导致无法取得正确的校正量。
7.1 设置方法
7.1.1 机器设置
要使用相机标尺自动校正功能，需在 [ 机器设置 ] -“机器数据”-“机械坐标”-“位置坐标 / 规格”画面进行相关
设置。下面，介绍该画面的参数内容。
c
注意
通常，印刷机在出厂时机器设置中的各项参数已经设置，请勿随意更改。需要确认已设置的参数时，请参考下述说明。
机器设置
76440-L3-00
参数 默认值 输入范围 说明
最大校正值 1.000 -999.999 〜 9999.999 标尺校正量的上限值
最小校正值 0.980 -999.999 〜 9999.999 标尺校正量的下限值
系数
*
不含 不含、含 计算标尺校正量时，是否使用系数进行计算。
视角 26.020 -999.999 〜 9999.999 检查相机的视角
*
系数 ：随视野内的对象个数而变化。只有 1 个或 2 个对象时，系数几乎为 0。即，位置偏移量直接被作为标尺偏移量被校正，导致无法
正确进行检查。此时，建议将“系数”的设置改为“含”。
