4-6 4 印刷检查功能 ● 印刷检查执行条件的优先顺序 印刷检查的执行条件重复时，按照下列优先顺序执行印刷检查。 ·通常运行(全部基板) ·通常运行(按间隔执行) ·干式自动清洁后 ·湿式自动清洁后 ·手动清洁后 优先顺序低 优先顺序高 例如，在上例中同时使用“通常运行 ( 全部基板 )” 、 “通常运行 ( 按间隔执行 )” 、 “清洁后”3 种执行条件时，当既不是“通 常运行 ( 按间隔执行 )”参数所指定的张数，又不是清洁完网…
4-5
4
印刷检查功能
3
指定印刷检查的执行条件。
如下所示，通过勾选选择框，在所分配的“执行条件 No.”中指定印刷检查的执行条件。
在分配例中，分配了“执行条件 No.1”的检查对象，是对印刷的全部基板进行检查，因此，需勾选“执行
条件 No.1”列中“通常运行 ( 全部基板 )”的选择框。分配了“执行条件 No.2”的检查对象，是每隔 10
张基板进行 1 次检查，因此，需勾选“执行条件 No.2”列中“通常运行 ( 按间隔执行 )”的选择框。分配
了“执行条件 No.3”的检查对象，是只对清洁了网板后印刷的基板进行检查，因此，需勾选“执行条件
No.3”列中“干式自动清洁后”、“湿式自动清洁后”、“手动清洁后”的选择框。

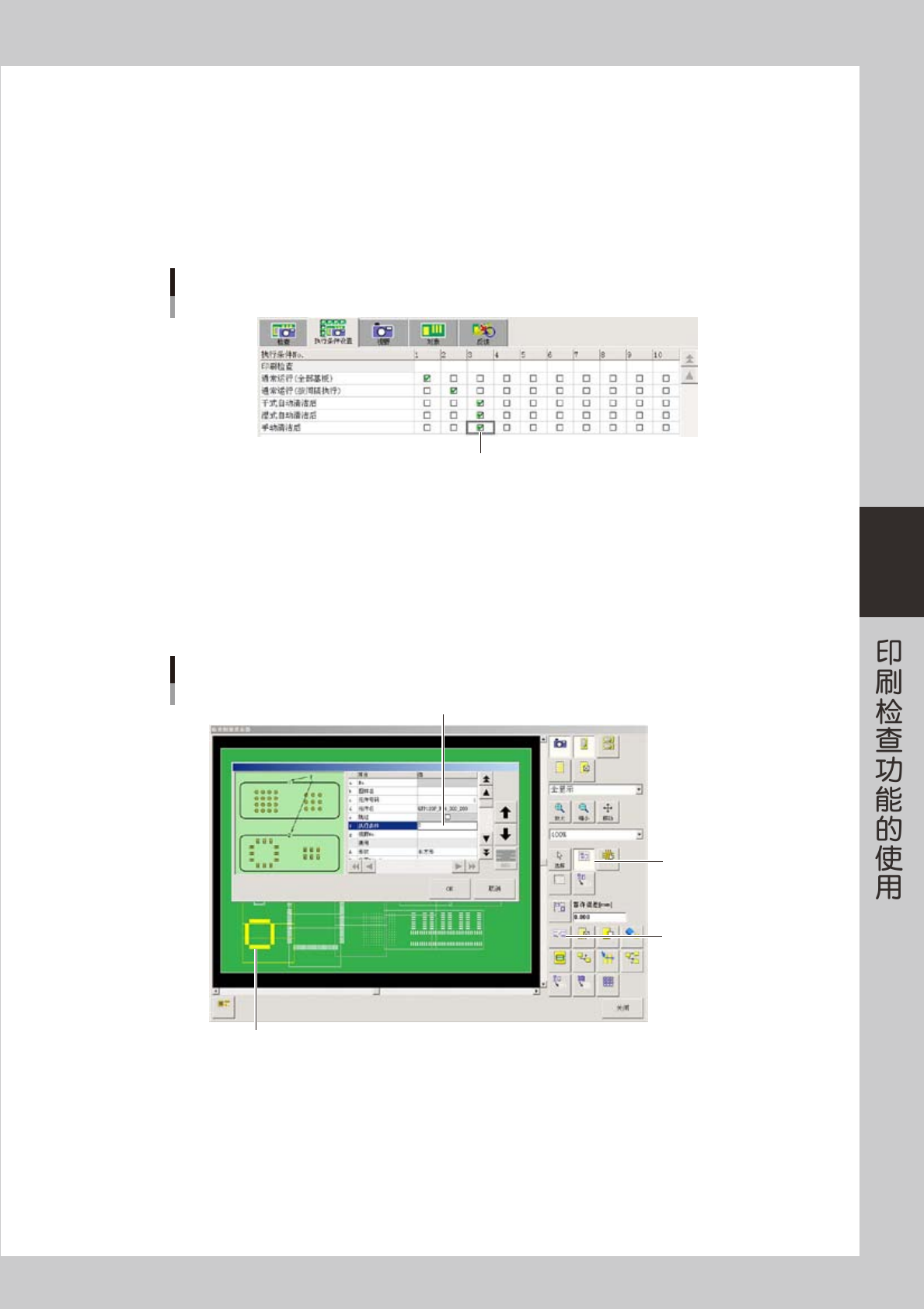

印刷检查执行条件的设置例
勾选想要执行的检查条件
76404-L3-00
4
在图像查看器画面输入“执行条件 No.”。
1. 打开 [ 检查 ] -“对象”选项卡，按 [ 图像 ] 按钮。
2. 按 [ 选择 ] 或 [ 矩形选择 ] 按钮后，选择检查对象。
3. 按 [ 显示编辑对话框 ] 按钮，在显示的对话框中选择“焊盘”并按 [OK] 按钮之后，会显示编辑对话框。
4. 将所分配的“执行条件 No.”输入检查对象的“执行条件”栏。
输入“执行条件No.”
选择想要指定条件的检查对象
输入此栏
选择按钮
[显示编辑对话框]
按钮
76405-L3-00
4-6
4
印刷检查功能
●
印刷检查执行条件的优先顺序
印刷检查的执行条件重复时，按照下列优先顺序执行印刷检查。
·通常运行(全部基板)
·通常运行(按间隔执行)
·干式自动清洁后
·湿式自动清洁后
·手动清洁后
优先顺序低
优先顺序高
例如，在上例中同时使用“通常运行 ( 全部基板 )”、“通常运行 ( 按间隔执行 )”、“清洁后”3 种执行条件时，当既不是“通
常运行 ( 按间隔执行 )”参数所指定的张数，又不是清洁完网板后印刷的基板时，以“通常运行 ( 全部基板 )”条件进行印刷
检查。此时，只对 [ 检查 ]-“对象”选项卡画面的“执行条件”栏中指定为“1”的检查对象 (BGA1) 进行检查，不检查其它
对象。
当“通常运行 ( 全部基板 )”和“通常运行 ( 按间隔执行 )”重复，并且不是清洗完网板后印刷的基板时，以“通常运行 ( 按
间隔执行 )”条件进行印刷检查。此时，只对“执行条件”栏中指定为“2”的检查对象 (BGA2) 进行检查，不检查其它对象。
当“通常运行 ( 全部基板 )”、“通常运行 ( 按间隔执行 )”、“清洁后”重复时，优先“清洁后”。此时，只对 [ 检查 ]-“对象”
选项卡画面的“执行条件”栏中指定为“3”的检查对象 (QFP1、QFP2) 进行检查，不检查其它对象。
n
要点
同时使用多种执行条件时，即使指定为“通常运行 ( 全部基板 )”条件的检查对象 ( 在上例中为 BGA1 的焊盘 )，因受优先顺序的影
响，也不会对全部基板中的该检查对象都进行检查。
4-7
4
印刷检查功能
2.4 设置印刷检查结果的判定模式
通过设置 [ 检查 ] -“检查”选项卡画面的“结果判定模式”参数，可以选择印刷检查中检出不良时，由操作人员
进行 OK、NG 判定的模式。
“结果判定模式”参数的设置
“结果判定模式”参数
76406-L3-00
“结果判定模式”参数的设置 内容
通常判定
将检查结果不良的基板固定在传送轨上，由操作人员确认显示的“检查结果判定”画面后，
进行 OK、NG 判定。
使用该设置，则此处的判定也就是最终判定，只有全部不良视野 ( 对象 ) 都判定为 OK 的
基板才向后工序机传送。
通常判定、出口判定
将操作人员在第 1 次“通常判定”中没有判定为 OK 的基板传送到传送部出口或传出侧加
长传送装置 ( 选配 )，由操作人员直接目视检查印刷状态后，在再次显示的“检查结果判定”
画面上进行 OK、NG 判定。
在第 2 次显示的判定画面上进行的判定也就是最终判定，只有全部不良视野 ( 对象 ) 都判
定为 OK 的基板才向后工序机传送。
忽略 NG
在印刷检查中即使检出不良，也不停止运行，而将检查的基板全部传送到后工序机。该模
式是判定专用模式，不用于通常的基板生产。
c
注意
如果在“结果判定模式”参数设置为“忽略 NG”的状态下进行基板生产，即使在印刷检查中检出不良，也会不经过操作人员的确认，
直接将不良基板传送到后工序机。如果以此设置开始自动运行，会显示错误警告画面。
