2-14
2
印刷检查功能
●确认 EOB( 块结束 )
GBR 数据由一系列被称为块的数据构成 (1 个坐标被称为 1 个块 )。EOB 表示 1 个块的结束 ( 即块与块的分隔符 )。
GBR 数据转换功能只支持以“＊”星号为 EOB 的数据。
确认EOB
G75*
D10*
G01X-902000Y-652000D02*
G01X-902000Y-602000D01*
G54D999*G01X345000Y-100000D02*G75*G0
5Y68440I-220J0D01*G74*G01X38320Y7917
220J0D01*G74*G01X38320Y7917*G01X3450
00Y-100000D02*G73*G05Y68440I-220J0D0
G02X39955Y72900I0J-50D01*
EOB
表示块的结束。
只有星号有效。
以G开始的字符串
(G01、G02或G54等)
X、Y的坐标值。
它在转换时非常重要。
以I、J开始的为圆弧的中心位置坐标。
以D〜显示的字符串中的
数字与孔径号等对应。
75206-L3-00
n
要点
还有与上图不同的数据形式存在。例如 ：在以 G 开始的字符串之前附加有号码，或在中途添加有以 M 开始的字符等。数据的构成
因创建时使用的设备、软件等不同而不同。有不清楚的地方，请向数据的创建人员确认。
n
要点
根据数据内容，其坐标所对应的开口部可能会转换失败。如果 EOB 为不支持的字符时，可以使用市场上有售的替换软件将 EOB 替
换成星号后使用。此时，请务必先备份原数据之后再替换。
●确认数值
确认数据中所含的数值 ( 是否有小数点、整数部分的位数、小数部分的位数、符号、省略 0 的方法 ) 等。
n
要点
扩展格式时，只需确认 X、Y 坐标的符号。
确认数值
X39.955
X39955
X177945
X-38000
X55700
X557
如果有小数点，则无法正常转换。
确认X、Y坐标是否有符号。
整数部和小数部分别
为3位数，省前0时
整数部和小数部分别
为3位数，不省前0时
整数部和小数部分别
为3位数，省前0时
整数部为2位数，小数部
为3位数，省后0时
结果为399.550和177.945
结果为39.955和177.945
结果为55.700
75207-L3-00
‧
数值中有小数点时，开口部将无法转换为正确的尺寸。
‧
如果弄错整数部和小数部的位数，会以不同的缩小比例尺进行转换。确认数值时不能只看 1 个数值，因为如果存在位数不
同的数值时，会导致位数不正确。
‧
确认是否有符号。因在设置转换的项目中，有根据符号的有无进行不同设置的项目存在。
‧
0 的省略方法，在转换设置中需要输入。
n
要点
关于单位 ( 毫米、英寸 )，只看数值很难判断，请向数据的创建人员确认 ( 一般为毫米 )。
2-15
2
印刷检查功能
●确认有无翻转 ( 扩展格式不需确认 )
一般，GBR 数据是以“从上方看基板”时的状态创建的。基板的正面和背面都是以“从正面看”时的状态创建的，
所以印刷背面时，必须“翻转”GBR 数据。
翻转方向是上下翻转或左右翻转，直接决定传入印刷机时的基板方向 ( 网板的安装方向 )。创建 GBR 数据时，如果
考虑了翻转，则没有必要翻转。
网板的翻转方向
从上方看时(无翻转)
左右翻转后 上下翻转后
75208-L3-00
n
要点
必须翻转却没有翻转时，在转换 GBR 数据之后，如果在“图像查看器”上显示，可以确认图案的方向从而可以判断翻转的方向。

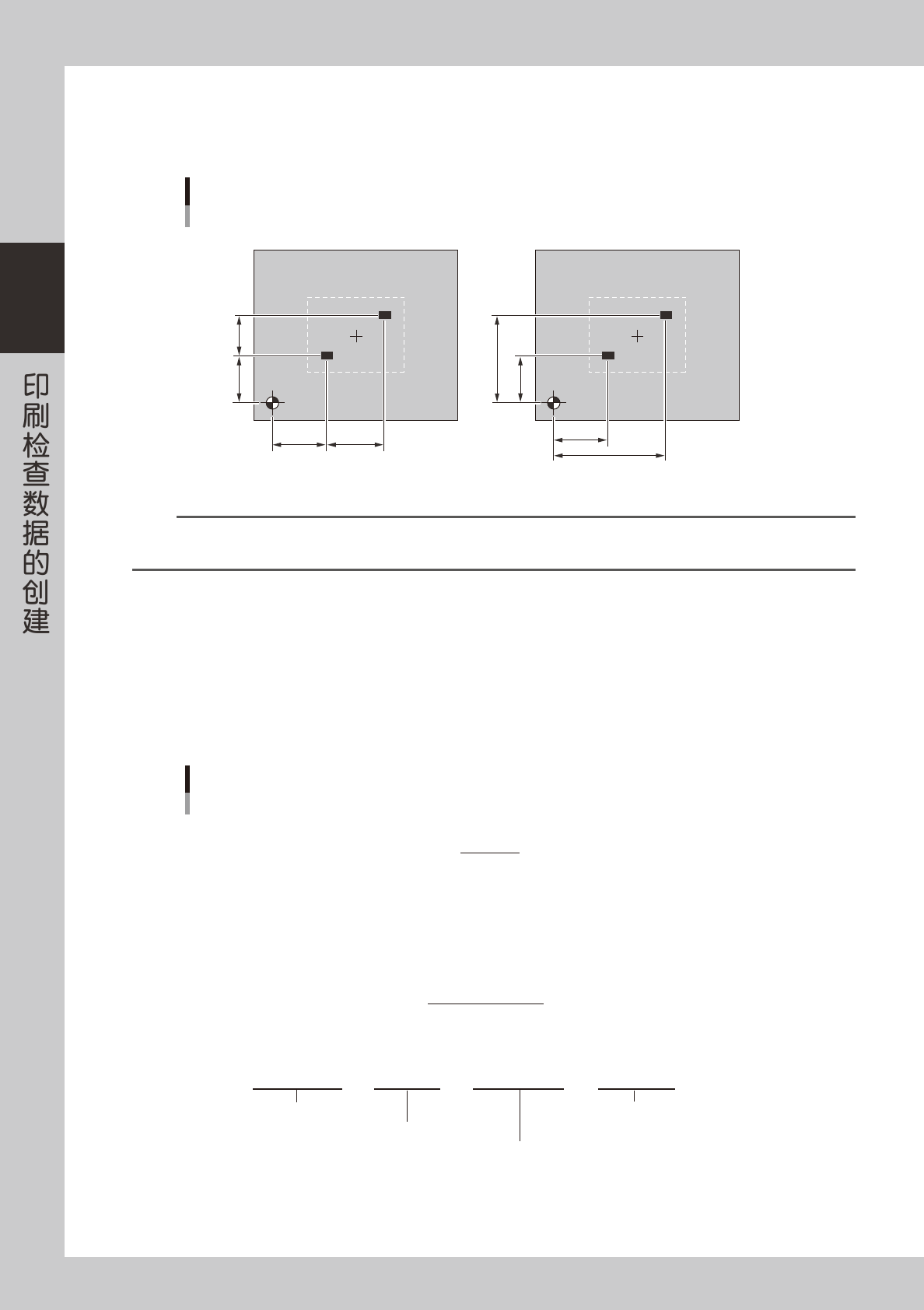

●确认原点
确认 GBR 数据的原点。
GBR 数据的原点，根据创建 GBR 数据时使用的设备和软件不同而不同。如下图所示，虽然选择了检查基准位置，
但印刷位置坐标却不一致，此时必须输入偏移量。
检查基准位置 ：基板前侧左中右、基板里侧左中右、中央
GBR数据的原点
：GBR原点
基板外形
网板
a
c
e
e、 f：在上例中印刷位置坐标为负值
a、 b：从GBR原点至检查基准位置的偏移量
c、 d：从检查基准位置至印刷位置的X、Y坐标
f
b d
：检查基准位置
：印刷位置
GBR原点：左下
检查基准位置：前侧左下
(X、Y坐标都为正)
例1 例2
GBR原点：中央
检查基准位置：中央
(X、Y坐标为正和负)
75209-L3-00
n
要点
原点位置可以从转换后的 GBR 数据的 X、Y 坐标推测。例 ：X、Y 坐标都为正值时，即原点位置在基板的左前侧。
2-16
2
印刷检查功能
●确认绝对坐标和相对坐标 ( 扩展格式不需确认 )
绝对坐标 ：各坐标的坐标值都是相对与原点的距离。
相对坐标 ：各坐标的坐标值都是相对于前一数据坐标的距离。
相对坐标和绝对坐标
Y2
Y1
X1 X2
Y2
Y1
X1
X2
相对坐标 绝对坐标
75210-L3-00
n
要点
只看数值很难判断是绝对坐标还是相对坐标时，请向数据的创建人员确认。
此外，即使 GBR 数据为 RS274D ( 标准版本 )，但如果有格式说明时，可能绝对坐标会标示为“ABS”、相对坐标标示为“INC”等。
●关于印刷检查中无效的数据
在印刷检查功能中，部分制图功能命令、辅助命令的一部分等无法使用。
转换时会被忽略或转换失败后尺寸被更改而被作为跳过处理。
2.2.4 孔径格式的确认 ( 扩展格式无需确认 )
孔径数据的格式种类很多，因此 GBR 转换功能不可能支持所有孔径数据格式。可以支持的仅限转换功能专用格式。
一般，必须确认孔径数据的内容并在设置转换时手动输入。
-------------------------------------------------
GBR设置
ＡＰ表 ＝ 无
格式 ＝ 标准GBR（ＲＳ２７４Ｄ）
原点 Ｘ＝ 0mm Ｙ＝ 0mm
数值 ＝ 绝对坐标（ABS）
单位 ＝ 毫米
小数位数 ＝ 3位
ＥＯＢ ＝ *
有无圆弧Ｇ７５、Ｇ７４ ＝ 有
涂色的Ｄ码 ＝ D999
勾边的Ｄ码 ＝ D999
--------------------------------------------------
名称 D码
0.001t D208 CIRCLE 0.001
0.01 D111 CIRCLE 0.01
0.01t D210 CIRCLE 0.01
确认孔径数据的格式
0,001t D208 CIRCLE 0.001
孔径数据名
不使用
D码的号码
与GBR数据对应
有些数据文件开头有GBR数据的格式设置
孔的形状
圆形、矩形、椭圆形、正多边形等
也有只使用C、R、O、P等第1个字母的情况
孔的尺寸
圆形为直径
矩形和椭圆形为X和Y的数值
有与GBR数据内D码对应的孔径数据
75211-L3-00
