3-8
3
印刷检查功能
4.2 确认与修改视野数据
按 [ 检查 ] -“视野”选项卡画面的 [ 图像 ] 按钮，打开如下所示的图像查看器画面。选择想要确认的视野并按 [ 显
示编辑对话框 ] 按钮，打开编辑对话框画面。在该画面中可以确认或修改视野 No.、备注、跳过、X、Y 坐标等参数。
1 个基板程序最多可登录 512 个视野数据 ( 如果中途有空白行，则不会对空白行以后的视野数据进行检查 )。
视野数据
[显示编辑对话框]按钮
[跳过]按钮
所选视野
1
2
4
3
76304-L3-00
1. 备注 (b)
根据需要，输入视野的备注。最多可输入 11 字符。输入备注之后，如果进行视野匹配，备注栏中所输
入的内容会被删除。
2. 跳过、[ 选择框 ] 按钮 (c)
如果有在自动运行中不需要检查的视野，可设置为“跳过”。在图像查看器画面选择视野后，按 [ 跳过 ]
按钮。在“视野”选项卡内也可以设置。此时，按 [ 选择框 ] 按钮使“跳过”列变为可编辑状态后。勾
选选择框。此处如果设置为跳过，则使用该视野进行检查的所有对象都将被跳过。
3. 位置 X、Y(d、e)
位置 X、Y，是检查相机以基板原点为基准进行拍摄时的位置坐标。将此处所设置的坐标作为拍摄时的
中心进行印刷检查。检查对象不必一定要在画面中央，但在决定拍摄位置时必须使使用该视野的检查
对象的检查范围全部进入画面范围以内。
如果使用“视野匹配”功能自动创建视野数据，可以获得最佳坐标。
4. 照明级别 (A 〜 F)
参照后述“4.2.1 照明级别”。
3-9
3
印刷检查功能
4.2.1 照明级别
将印刷检查监控屏模式切换到“无”后，调整检查相机的照明。最佳照明是使锡膏部看上去显得黑而突出。
● 1 次照明和 2 次照明
印刷检查功能的识别动作，是用检查相机对每个视野拍摄 2 次图像。
对照明设置不同的第 1 次和第 2 次的图像进行组合处理后的图像，即为将印刷检查监控屏设置为“无”时的图像 ( 只有锡膏
看上去黑而突出 )。一般，第 1 次只使用主照明，第 2 次只使用辅助照明。
在印刷检查调整画面 ( 对象、视野 )，如果想要确认第 1 次的图像，可以将印刷检查监控屏模式切换为“1 次图像”；如果想
要确认第 2 次的图像，可以将印刷检查监控屏模式切换为“2 次图像”。调整时，要求第 1 次的图像必须使锡膏和焊盘面的亮
度明显不同 ；第 2 次的图像只要锡膏看上去很明亮即可。
总之，只要印刷检查监控屏模式为“无”时锡膏看上去显得黑而突出，则调整完毕。
● 照射角度
主照明和辅助照明对基板和锡膏的照射角度不同。主照明是从正上方照射，辅助照明是从斜上方照射。因此，根据该照射角
度的不同，主照明和辅助照明下锡膏和基板 ( 背景 ) 的亮度自然会有所不同。
检查相机照明的照射角度
基板
锡膏
主照明(从正上方) 辅助照明(从斜上方)
检查相机检查相机
焊盘
75302-L3-00
● 辅助照明的颜色
辅助照明 ( 辅助照明 1 和辅助照明 2) 使用了 2 种不同的颜色。辅助照明 1 使用橙色，辅助照明 2 使用蓝色 ( 默认设置为只使
用辅助照明 2)。
辅助照明的颜色
辅助照明1 (橙色) 辅助照明2 (蓝色)
75303-L3-10
n
要点
使用辅助照明 2 时，如果在印刷检查监控屏为“无”( 锡膏本应显得黑 ) 的状态下基板表面 ( 背景 ) 看上去不明亮，建议使用辅助
照明 1。尤其对基板表面颜色为蓝色系的基板特别有效。
n
要点
辅助照明 1 和辅助照明 2 也可以同时使用。此时，必须使各辅助照明的级别低于单独使用时的级别。两个辅助照明级别加在一起
和单独使用时的级别差不多即可。
3-10
3
印刷检查功能

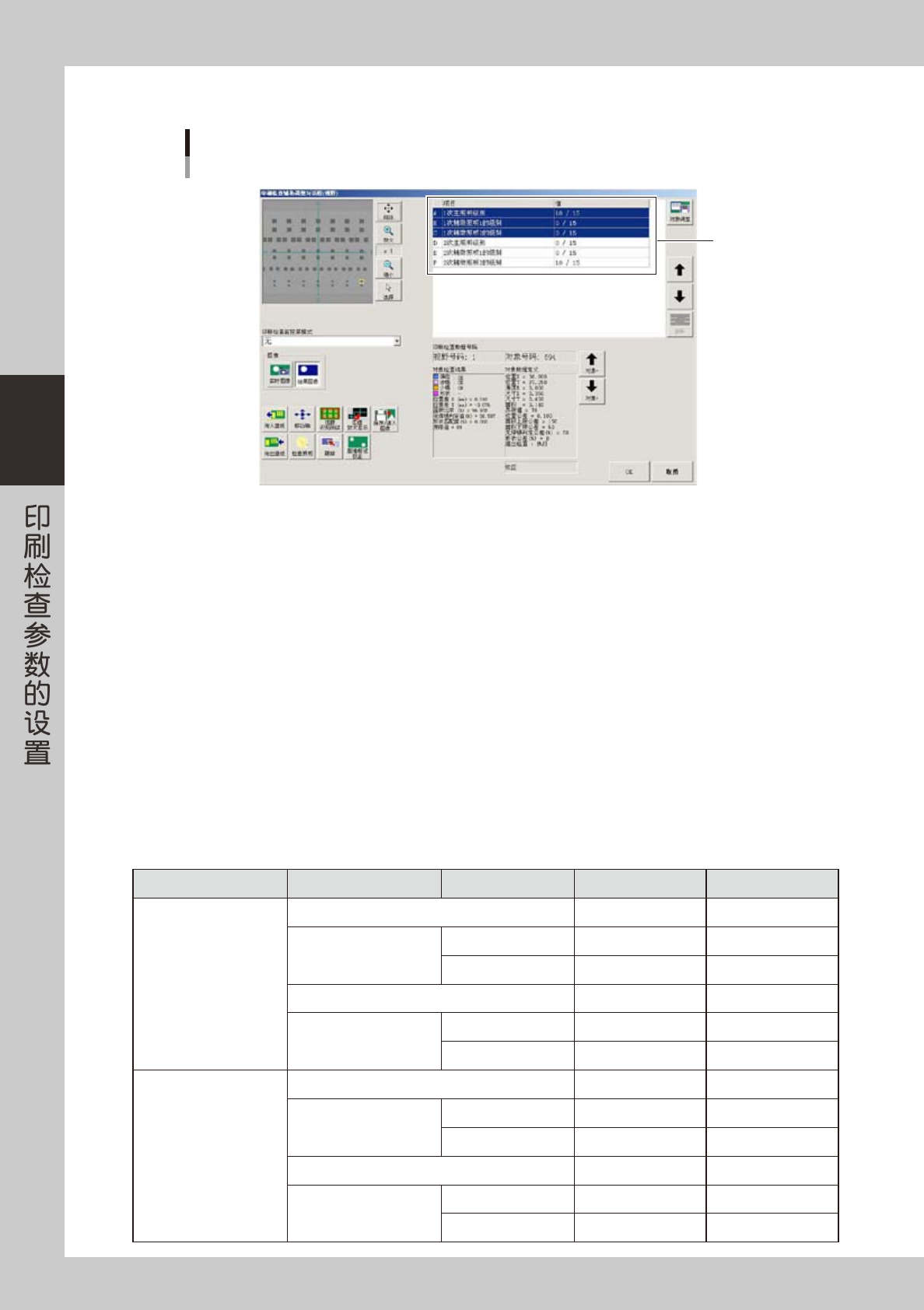

● 照明设置参数
照明设置画面
视野调整画面
照明参数
76305-L3-00
A: 1 次主照明级别
‧‧‧
( 输入范围 ：0 〜 15、默认值 ：10)
设置第 1 次拍摄时主照明的级别。第 1 次拍摄时，必须使锡膏以外的部分看上去比较明亮。
B: 1 次辅助照明 1 的级别
‧‧‧
( 输入范围 ：0 〜 15、默认值 ：0)
设置第 1 次拍摄时辅助照明 1 的级别。标准基板不使用。
C: 1 次辅助照明 2 的级别
‧‧‧
( 输入范围 ：0 〜 15、默认值 ：0)
设置第 1 次拍摄时辅助照明 2 的级别。标准基板不使用。
D: 2 次主照明级别
‧‧‧
( 输入范围 ：0 〜 15、默认值 ：0)
设置第 2 次拍摄时主照明的级别。标准基板不使用。
E: 2 次辅助照明 1 的级别
‧‧‧
( 输入范围 ：0 〜 15、默认值 ：0)
设置第 2 次拍摄时辅助照明 1 的级别。第 2 次拍摄时，必须使锡膏和焊盘部分看上去比较明亮。
F: 2 次辅助照明 2 的级别
‧‧‧
( 输入范围 ：0 〜 15、默认值 ：10)
设置第 2 次拍摄时辅助照明 2 的级别。第 2 次拍摄像时，必须使锡膏和焊盘部分看上去比较明亮。
● 照明设置例 ( 参考 )
参考下表的设定值 ( 参考值 )，边确认“视野调整”之后拍摄的图像边设置照明级别。
项目 照明 设定值 备注
通常
1 次主照明级别
8
〜
10
1 次辅助照明级别
辅助照明 1
0
辅助照明 2
0
2 次主照明级别
0
2 次辅助照明级别
辅助照明 1
8
〜
10
橙色
辅助照明 2
0
〜
10
蓝色
与丝印很接近时
1 次主照明级别
8
〜
10
1 次辅助照明级别
辅助照明 1
1
〜
2
橙色
辅助照明 2
0
2 次主照明级别
0
2 次辅助照明级别
辅助照明 1
0
辅助照明 2
8
〜
10
蓝色
