4-13
4
印刷检查功能
3.3 检出不良时的处理
3.3.1 通常判定
在生产基板的过程中，印刷检查检出不良时，在结束该基板的全部印刷检查之后，基板固定在传送轨上贴片机会
报错停机，并显示下图所示的错误警告画面 ( 但，如果在检查中检出的不良视野超过 10 个时，一检出即停止运行。
重新启动之后，从下一视野开始检查 )。
“印刷检查结果NG”错误警告画面
76412-L3-00
关闭上述错误警告画面之后，会显示如下页所示的“检查结果判定”画面。操作人员在确认检查结果图像
与检查结果的详细数据的基础上，进行 OK、NG 判定。
只要有 1 个视野 ( 对象 ) 被操作人员判定为 NG，对该基板，如本章“2.4 设置印刷检查结果的判定模式”
所述，按“结果判定模式”参数的设置不同，处理方法会随之不同。
将“结果判定模式”参数设置为“通常判定”时，此处的判定也就是最终判定。只有全部不良视野 ( 对象 )
都被判定为 OK 的基板才向后工序机传送。判定为 NG 的基板，必须从传送轨上取下。
参考
如果需再次显示已关闭的“检查结果判定”画面时，按 [ 监控屏 ] -“印刷检查”选项卡画面的 [ 结果判定 ] 按钮。
4-14
4
印刷检查功能

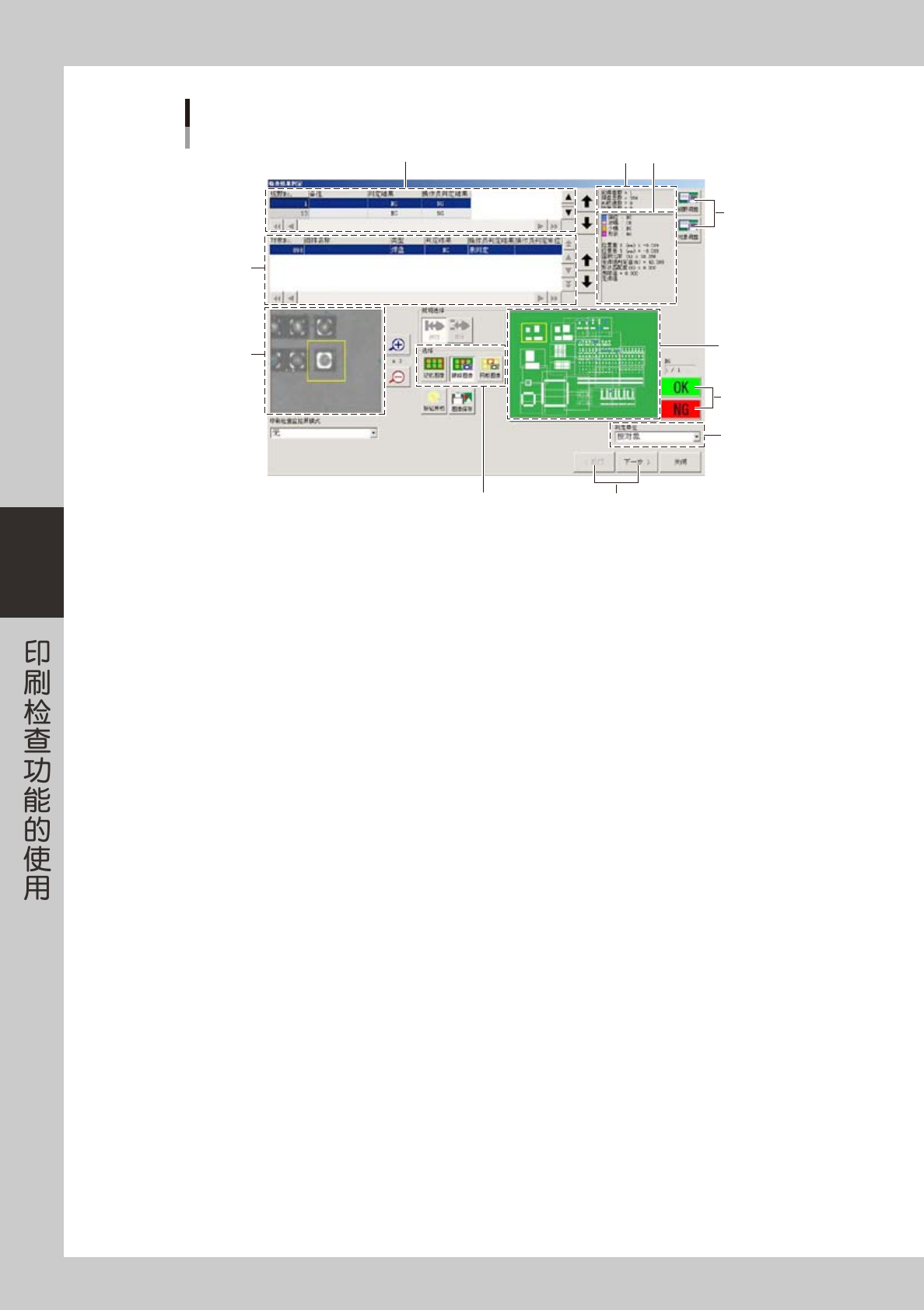

“印刷检查结果判定”画面 (通常判定)
1
5
7
10
2
43
6
8
9
11
76413-L3-00
1. 显示不良视野的检查结果
显示检出了不良焊盘或不良桥接的视野的检查结果。
2. 显示不良对象的检查结果
显示不良视野内的不良检查对象 (NG 焊盘或 NG 桥接 )。
3. 显示不良视野的检查结果详细数据
显示不良视野内的检查结果详细数据 ( 视野内的 NG 焊盘数、焊盘总数、NG 桥接数、桥接总数 )。
4. 显示不良对象的检查结果详细数据
显示不良对象的检查结果详细数据 ( 以不同颜色和数值显示检查结果 )。
5. 显示检查结果图像
显示不良视野的图像。
6. 显示视野的图像
以图像的形式显示当前“印刷检查结果判定”画面所选择的不良视野在基板上的位置。
7. 选择
[ 记忆图像 ] 按钮 ：显示检查相机进行检查时捕捉的图像。
[ 跟踪图像 ] 按钮 ：基板用相机移到跟踪位置，并显示当前的图像 ( 实拍图像 )。
[ 网板图像 ] 按钮 ：网板相机移到出错的网板开口部，并显示网板开口部的图像 ( 实拍图像 )。
8. [OK]、[NG] 判定按钮
确认“印刷检查结果判定”画面所显示的内容和图像，判定视野内的各个对象的印刷状态在容许范围内时，按 [OK] 按钮 ；
判定为印刷不良时，按 [NG] 按钮。无论按两者之中哪一个按钮，显示画面都会切换到其它不良视野或不良对象。
9. [ ＜返回 ]、[ 下一步＞ ] 按钮
按 [ ＜返回 ] 按钮，返回到前一不良视野 ( 或不良对象 ) ；按 [ 下一步＞ ] 按钮，显示下一不良视野 ( 或不良对象 )。
10.判定单位的切换
可以选择对检查结果进行 OK、NG 判定时的单位。
按视野∶按 [OK] 或 [NG] 按钮时的判定，适用于视野内所有检查对象。
如果判定单位选择为 [ 按视野 ] 时，按 [ ＜返回 ] 或 [ 下一步＞ ] 按钮，可以切换印刷检查结果判定画面上
所选择的检查视野。
按对象∶按 [OK] 或 [NG] 按钮时的判定，只适用于所选择的检查对象。
如果判定单位选择为 [ 按对象 ] 时，按 [ ＜返回 ] 或 [ 下一步＞ ] 按钮，可以切换印刷检查结果判定画面上
所选择的检查对象。
4-15
4
印刷检查功能
11.[ 视野调整 ] 按钮、[ 对象调整 ] 按钮
启动辅助调整画面，可以修改检查结果为不良的视野和该视野内不良对象的检查数据。
按 [ 视野调整 ] 按钮，显示如下图所示的“印刷检查辅助调整对话框 ( 视野 )”画面。除 [ 记忆图像识别测试 ]、[ 再捕捉图像
识别测试 ] 按钮以外的显示项目和操作按钮，与通过 [ 检查 ]-“视野”选项卡画面的 [ 视野调整 ] 按钮启动的 [ 印刷检查辅
助调整对话框 ( 视野 )] 画面一样。在该画面也可以更改检查数据。

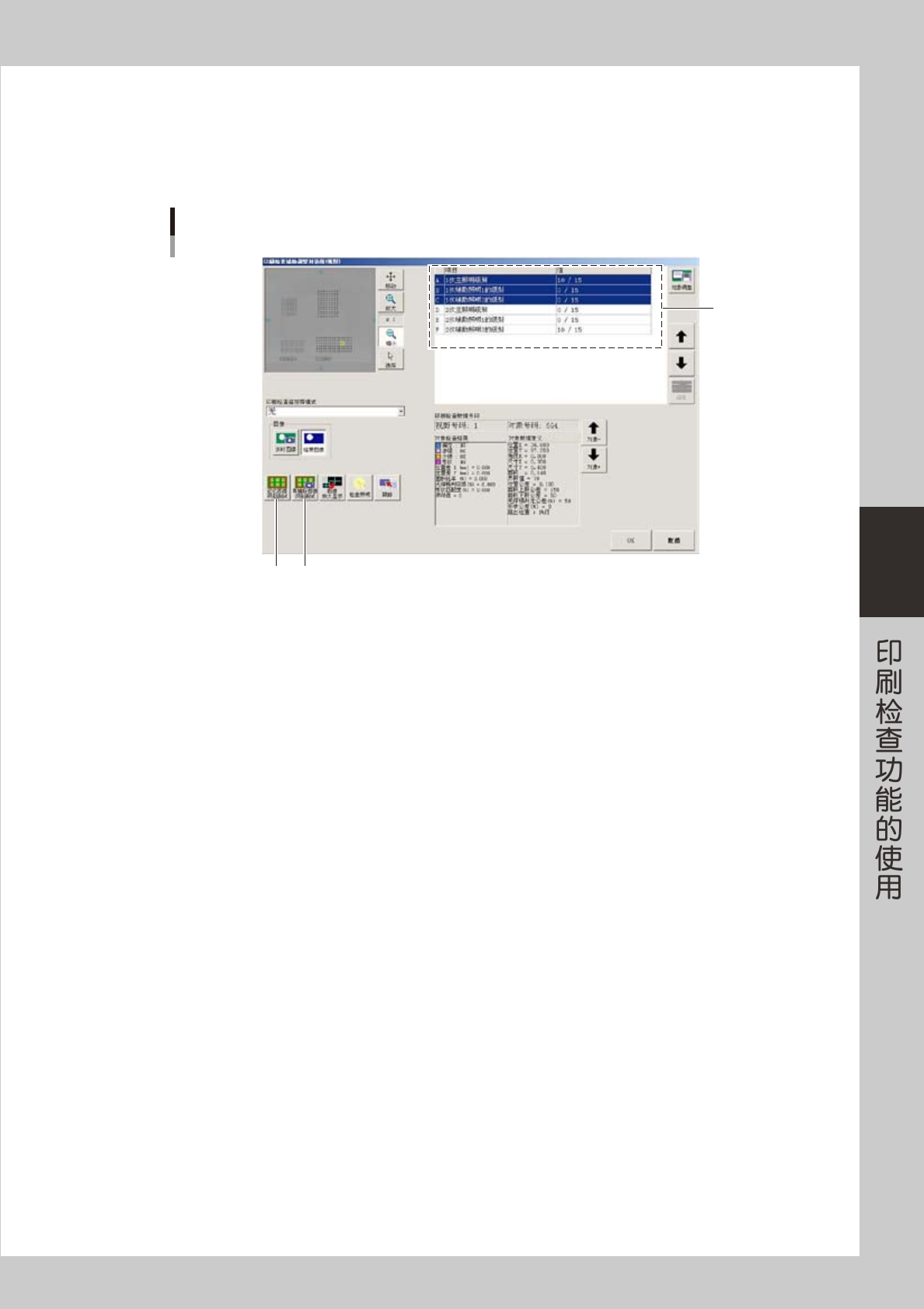

印刷检查辅助调整画面 (视野)
A
B C
76415-L3-00
A. 检查数据
照明级别等检查数据需要修改时，可以修改。
B. [ 记忆图像识别测试 ] 按钮
在自动运行中进行印刷检查时捕捉的图像，会一直保存直到操作人员 OK、NG 判定完毕。按该按钮，
对记忆的图像进行检查。修改检查数据后想要确认时使用。
C. [ 再捕捉图像识别测试 ] 按钮
与 [ 跟踪 ] 按钮配合使用，再次捕捉图像，并对捕捉的图像进行检查。它只用于修改了检查数据中照明
级别后。印刷在基板上的锡膏状态，会随时间而变化，因此想要确认修改过的照明级别以外的检查数
据时，需按 [ 记忆图像识别测试 ] 按钮进行。
