3-11
3
印刷检查功能
4.2.2 视野的辅助调整
如果检查不良对象的识别图像并修改相关的对象参数，仍然无法正常显示识别图像时，必须调整视野的参数 ( 照明
级别 )。

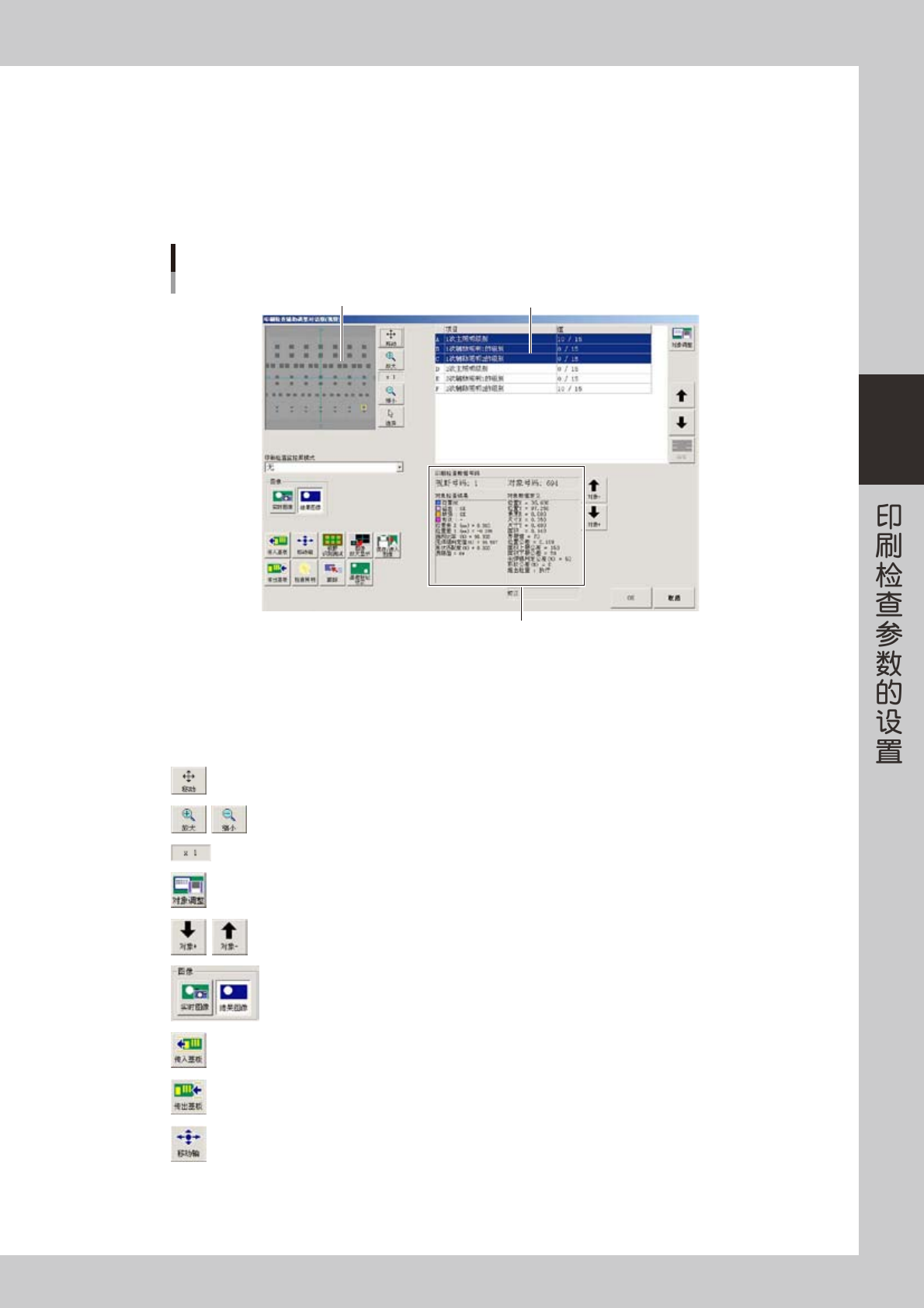

■印刷检查辅助调整对话框 ( 视野 )
按 [ 视野调整 ] 按钮，打开如下图所示印刷检查辅助调整对话框。
印刷检查辅助调整对话框(视野)
检查信息
检查参数
视觉画面
76306-L3-00
视觉画面 ：显示检查相机拍摄的图像。用 [ 实时图像 ]、[ 结果图像 ] 按钮，可以切换实时的图像
和识别结果的图像。
检查参数 ：显示照明级别等的设定值。
检查信息 ：显示所选视野号码和对象号码以及其检查结果和参数信息。
：按下该按钮后，拖动视觉画面，可以自由地移动显示的图像。
：放大和缩小视觉画面的图像。
：显示当前的放大、缩小状态。
：打开印刷检查辅助调整对话框 ( 对象 )。
：切换所显示的对象号码。
：切换实时图像和识别结果图像。
：传入基板。
：传出基板。
：打开移动轴的画面，可以用手动方式移动基板的位置。
3-12
3
印刷检查功能
：打开或关闭检查用照明。
：将基板移至指定的视野位置。
：进行识别测试。
：将检查相机的图像放大到全画面显示。
：保存显示中的图像，或从文件夹中读取图像。
：结束视野的辅助调整。
如果按 [OK] 按钮，更改后的数据将作为最新信息反映。如果按 [ 取消 ] 按钮，更改的
数据将被删除。
：选择以何种模式来显示检查用的图像和经过图像处理后的数据。
‧
无 显示从 1 次图像和 2 次图像提取的锡膏的图像。
‧
检查结果 在第 1 次拍摄的图像上，用彩色重叠显示检查的结果。
‧
检查范围 在第 1 次拍摄的图像上，分别重叠显示各对象的检查范围。
‧
跟踪结果 在第 1 次拍摄的图像上，重叠显示查看对象时的锡膏识别结果。
但，只在进行对象识别测试之后显示。
‧
1 次图像 显示第 1 次拍摄的图像。
‧
2 次图像 显示第 2 次拍摄的图像。
1

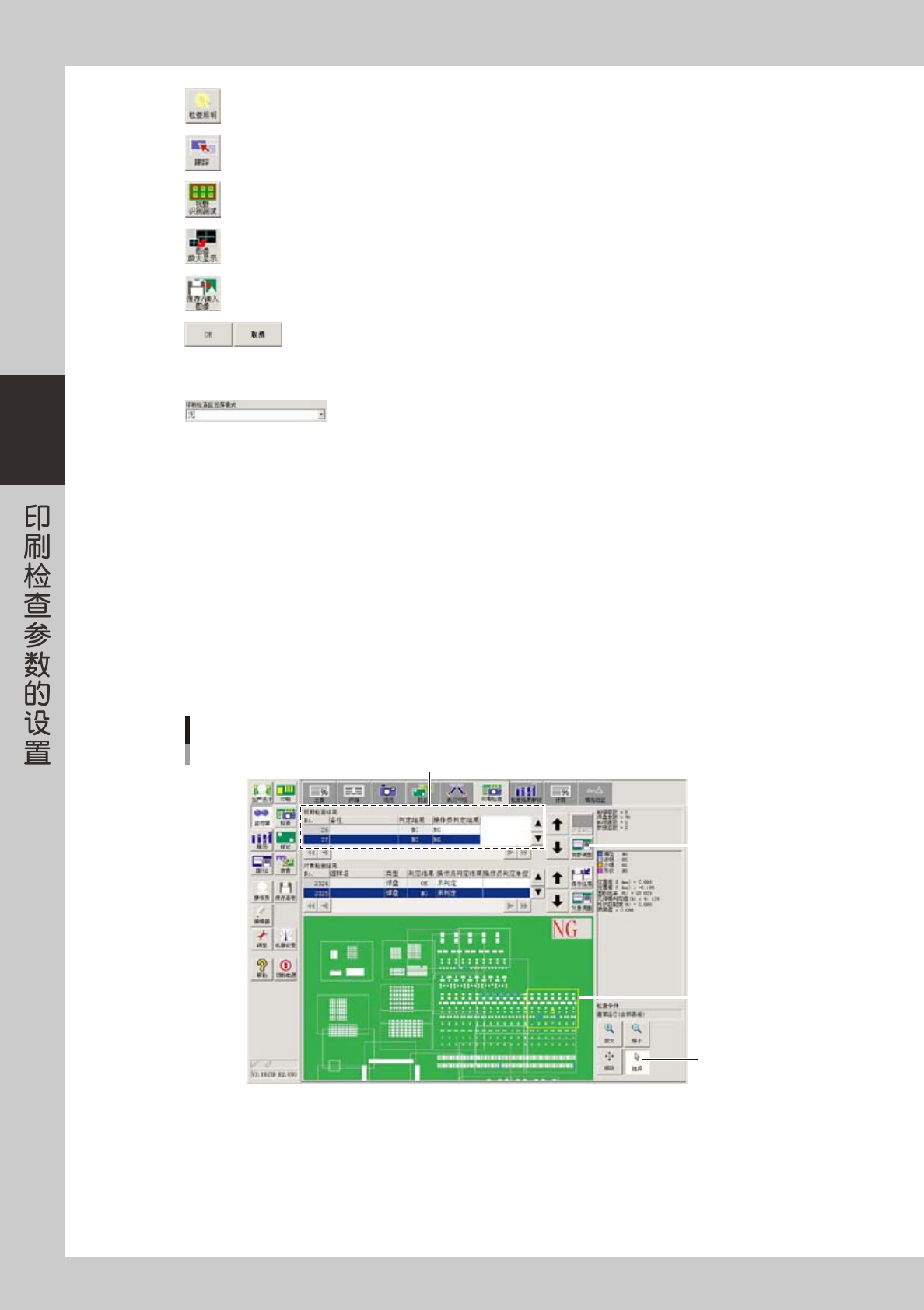

选择不良视野。
从视野检查结果栏选择不良视野，或用 [ 选择 ] 按钮直接在图像上选择不良视野 ( 黄框 )。
[监控屏] -“印刷检查”选项卡画面
视野检查结果栏
[选择]按钮
[视野调整]
按钮
直接用鼠标
选择
76307-L3-00
2
按 [ 视野调整 ] 按钮，打开视野的辅助调整对话框。
3-13
3
印刷检查功能
3
检查视野。
1. 按 [ 跟踪 ] 按钮，监控屏切换到所选择的视野。
2. 将印刷检查监控屏模式设置为“检查结果”，按 [ 对象识别测试 ] 按钮。
视野的检查
设置为
检查结果
[识别测试]
按钮
[跟踪]按钮
76308-L3-00
4
确认结果。
将印刷检查监控屏模式设置为“检查结果”之后，检查对象和其结果会以不同颜色显示。因此，可以确认
哪个对象数据不良。视野内的所有对象的检查结果都 OK，则说明视野以及对象数据是适当的。
5
检查结果不良时，必须进行调整。
有检查结果不良的对象时，必须将印刷检查监控屏改为“跟踪结果”，确认是否可以正确识别锡膏。
‧
如果锡膏看上去清晰可见，则需要重新检查对象的识别图像，并修改对象参数。
‧
如果锡膏看上去不清晰，则需要调整照明级别。
