印刷检查功能
4.视野识别顺序的优化
视野匹配完成后，为缩短印刷检查时间，需对视野识别顺序进行优化。使用 [ 检查 ]-“检查”选项卡画面的 [ 优化 ]
按钮可以进行优化。使用编辑器画面的 [ 优化视野识别顺序 ] 按钮也可以进行优化。
1
打开“检查”选项卡。
按 [ 检查 ] 按钮，打开“检查”选项卡。
2
按[优化]按钮。
显示是否对视野识别顺序进行优化的确认对话框。
[优化]按钮
[优化]按钮
76236-L3-00
3
按 [OK] 按钮。
自动开始对视野识别顺序进行优化。
n
要点
�
如果完成了视野匹配和视野识别顺序的优化，也就完成了最基本的印刷检查数据的创建。但，因印刷检查参数还只是标准值，还需
要进行适当地调整。参阅后述第 3 章“印刷检查参数的设置”，确认和调整各项印刷检查参数。
第 3 章 印刷检查参数的设置
目录
1. 印刷检查参数的设置流程 3-1
2. 试印刷时的注意事项 3-2
3. 试印刷检查 3-3
3.1 用印刷检查监控屏确认 3-4
4. 根据试印刷检查的结果修改参数 3-6
4.1 确认与修改对象数据 3-6
4.2 确认与修改视野数据 3-8
4.2.1 照明级别 3-9
4.2.2 视野的辅助调整 3-11
5. 常见印刷缺陷的解决方法及各项参数的修改 3-14
5.1 常见印刷缺陷的解决方法 3-14
5.2 对象数据的类型为“焊盘”时 3-17
5.2.1 公差 ( 位置、面积上限与下限、形状 ) 和无焊锡判定值 3-17
5.2.2 检测尺寸 X、Y 3-17
5.2.3 外形面积比率 3-18
5.2.4 自动界限值偏移量 3-18
5.2.5 锡膏上、锡膏外噪点消除数 3-19
5.3 对象数据的类型为“桥接”时 3-20
5.3.1 视窗指定方法与检测范围尺寸 3-20
5.3.2 桥接容许间隙尺寸 3-21
5.3.3 界限值 3-21
6. 扩展修改内容 3-22
6.1 用图像查看器编辑的方法 3-22
6.2 用辅助编辑进行编辑的方法 3-23
7. 对象数据的参数 3-24
7.1 焊盘对象数据的参数 3-26
7.2 桥接对象数据的参数 3-30
3-1
3
印刷检查功能

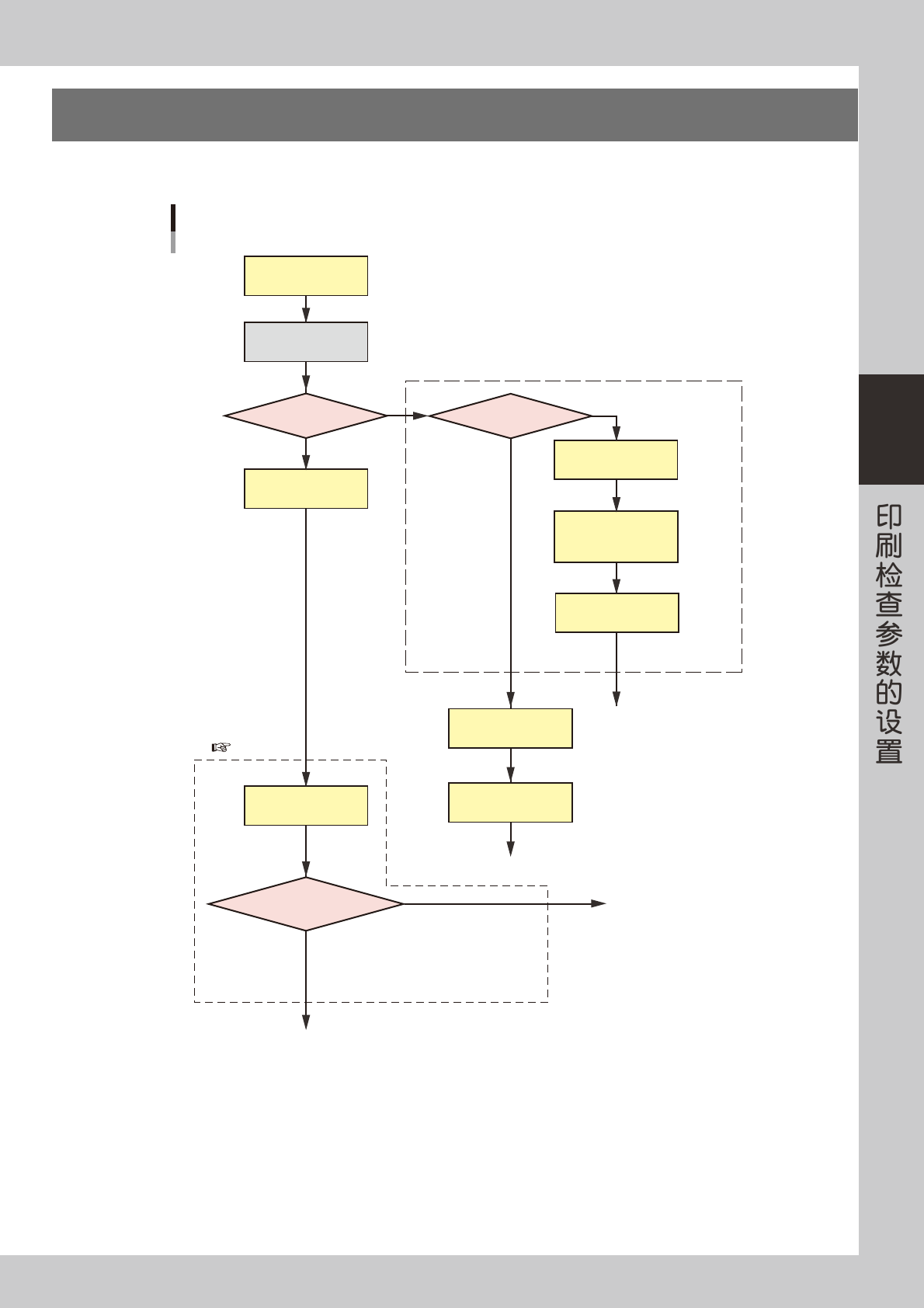

1.印刷检查参数的设置流程
完成第 2 章介绍的印刷检查数据的创建之后，还需要对检查视野和对象数据的相关参数进行确认与设置。
试生产
开始生产
返回“确认识别是否正确”
确认识别是否正确
用对象辅助调整修改
用视野辅助调整修改
扩展修改内容
确认默认设置
和识别是否正确
试检查
进入试检查
进入试检查
第4章
试印刷
检查结果OK吗？
可开始生产的条件
都具备了吗？
识别正确吗？
印刷检查参数的设置流程
OK
OK
NG
NG
OK
NG
查明识别错误的原因
10张左右
生产应具备的条件：
- 可以稳定地进行检查和OK判定
- 印刷OK状态没有虚报发生
- 印刷NG状态没有被判定为OK
对同一对象
扩展修改内容
用对象辅助调整修改
对同一对象
修改公差等
75300-L3-00
