3-19 3 印刷检查功能 5.2.5 锡膏上、锡膏外噪点消除数 识别对象时，受锡膏、基板的浓淡、高差、丝印等的影响，锡膏之上或周围可能会有干扰识别的噪点。此时，需 设置本参数。 锡膏外噪点消除数 1 X 锡膏上噪点消除数 1 W 锡膏上、锡膏外噪点消除数 输入1〜2 75312-L3-00 n 要点 噪点消除数的值设置得过大，会无法正确识别锡膏的轮廓。
3-18
3
印刷检查功能
5.2.3 外形面积比率
检查数据上的面积与印刷的锡膏面积 (= 网板开口部的面积 ) 不一致时，需设置“外形面积比率”。在 0.001 〜
100% 的范围内设置。默认值为 100。
如下图所示，数据上的面积与实际的锡膏面积不一致时，如果将少锡或无焊锡的判定条件设置等比较严格，会被
错误判定。对印刷状态良好的锡膏，在对象辅助调整画面进行识别测试。以此时的识别结果栏里显示的面积比率
为准设置外形面积比率。
外形面积比率
与检查数据上的面积不一致时
网板开口部
识别测试结果
参数
网板
焊盘
基板
印刷的锡膏
对象数据上的面积(虚线内)
根据识别结果，将该参数改在100.000〜90.000之间
□形状：ー
位置差X (mm) ＝ 0.040
位置差Y (mm) ＝ 0.060
面积比率 (%) ＝ 89.765
无焊锡判定值 (%) ＝69.465
外形面积比率(%)
90.000I
75310-L3-00
5.2.4 自动界限值偏移量
通常，对象数据“自动决定界限值”的默认值为“使用”。结果栏里显示的“界限值”为自动决定的数据。
但，受锡膏状态等的影响，用自动决定的界限值可能无法正确识别。想要适当调节自动决定的界限值时，
使用“自动界限值偏移量”。
自动界限值偏移量 0U
10
-10
自动界限值偏移量
75311-L3-00
n
要点
通过使用自动界限值偏移量，可以更改识别为锡膏的范围。但，锡膏和周围的亮度几乎一样时，可能不会有效果。
n
要点
喷锡基板等，使用自动决定的界限值会导致频繁发生误判定。此时，可以将“自动决定界限值”栏设置为不使用，通过在“界限值”
栏中设置适当的界限值来解决。
3-19
3
印刷检查功能
5.2.5 锡膏上、锡膏外噪点消除数
识别对象时，受锡膏、基板的浓淡、高差、丝印等的影响，锡膏之上或周围可能会有干扰识别的噪点。此时，需
设置本参数。
锡膏外噪点消除数 1X
锡膏上噪点消除数 1W
锡膏上、锡膏外噪点消除数
输入1〜2
75312-L3-00
n
要点
噪点消除数的值设置得过大，会无法正确识别锡膏的轮廓。
3-20
3
印刷检查功能

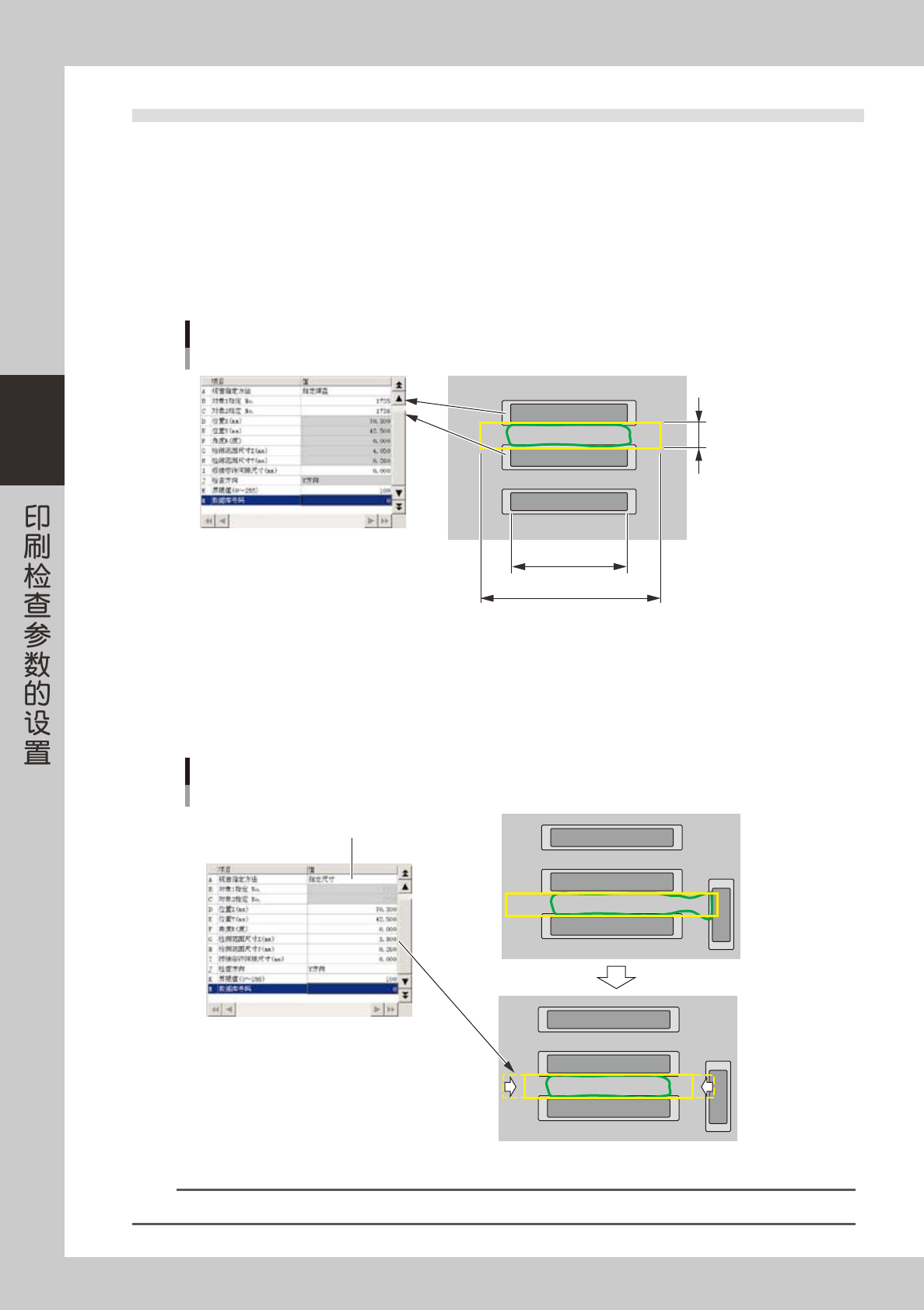

5.3 对象数据的类型为“桥接”时
5.3.1 视窗指定方法与检测范围尺寸
自动创建桥接数据后，“视窗指定方法”的默认值为“指定焊盘”。想要手动设置“检测范围尺寸 X、Y”时，必须
改为“指定尺寸”。
■“指定焊盘”时的检测范围尺寸
以对象数据中输入的焊盘 ( 锡膏 ) 尺寸为基准自动计算出检测范围的尺寸。如下图所示，检查方向为 Y 方向时，检
测范围的 Y 方向尺寸为 2 个对象之间的间隔尺寸，X 方向为对象 X 尺寸的 1.5 倍。
指定焊盘
对象的X尺寸
与2个对象之间的
间隔相同
对象X尺寸的1.5倍
76309-L3-00
■“指定尺寸”时的检测范围尺寸与更改例
由“指定焊盘”所自动算出的检测范围尺寸，在桥接检查时，可能会误识别相邻的锡膏或焊盘等，导致被判定为
桥接不良。此时，可以将视窗指定方法改为“指定尺寸”后，用手动方式更改“检测范围尺寸 X、Y”。下图为更
改例。
指定尺寸
改小检测范围的X尺寸
将视窗指定方法改为“指定尺寸”
76310-L3-00
n
要点
参考桥接检查对象的焊盘尺寸更改检测范围的尺寸。如果太小，会无法正确判定桥接。
