2-3 2 印刷检查功能 1.3 检查图像查看器的使用方法 检查图像查看器，是用图像来显示进行印刷检查时用的视野、对象数据的位置和尺寸的工具。检查图像查看器的 主要使用目的，如下所示。 · 确认 GBR 数据转换后的检查对象数据的位置和尺寸。 · 对 GBR 数据转换后 ( 或以网板扫描功能创建 ) 的检查对象数据，指定“执行”或“跳过”印刷检查。 · 从所选择的多个焊盘对象数据自动创建桥接对象数据。 · 从所选检查视…
2-2
2
印刷检查功能

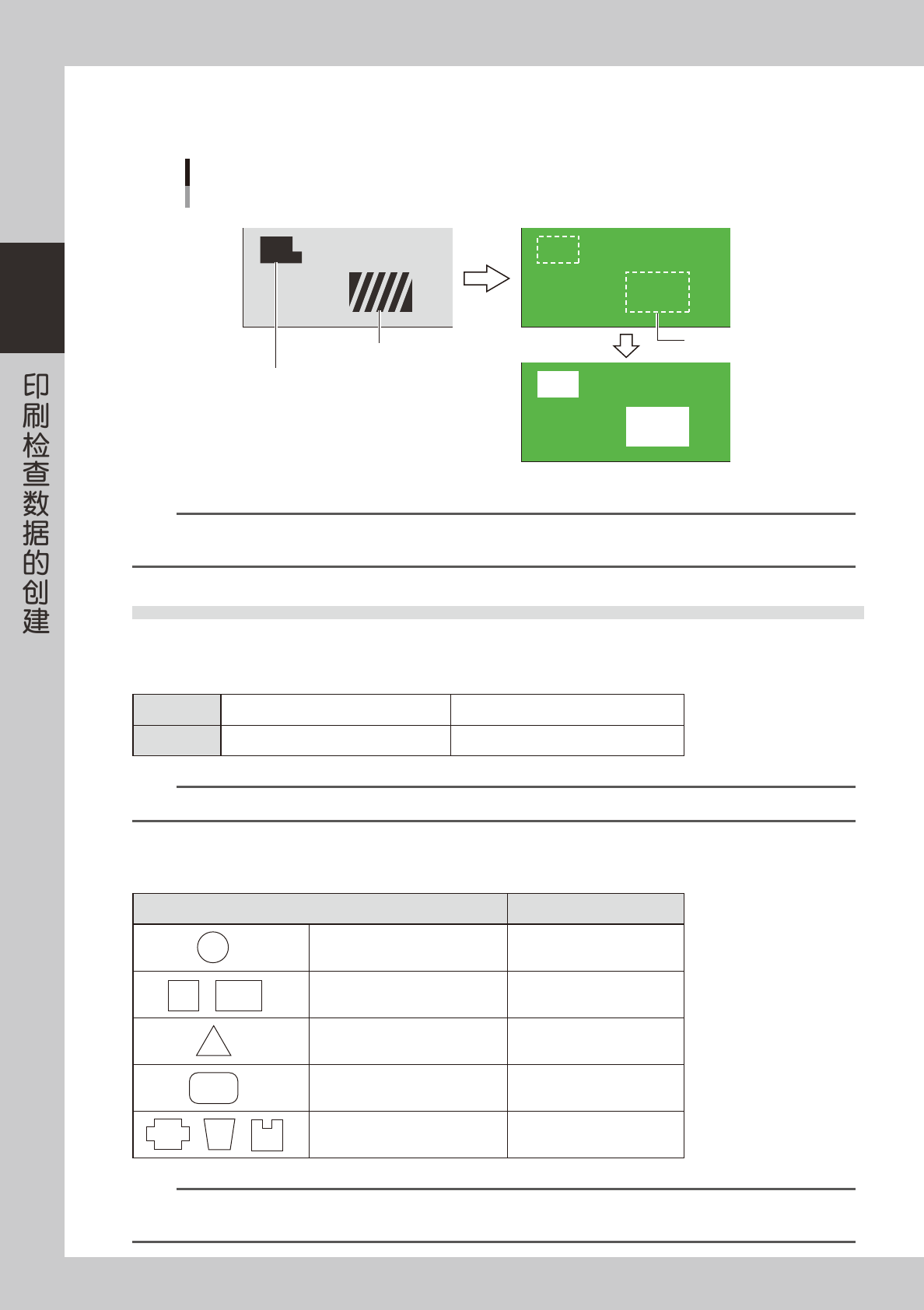

●转换失败的示例
即使是可以转换的形状，但如果是由重叠或多个形状构成的焊盘，其转换也会失败。
GBR转换
失败例
焊盘形状虽然特殊，
但作为锡膏形状却为1个形状
由多个形状构成
撤销跳过
实际网板开口部 转换后图像查看器的显示
转换
如果转换失败，
会被设置为跳过
75200-L3-00
n
要点
转换虽然失败，但实际的锡膏形状如果由 1 个形状构成时，通过使用“外形面积比率”功能，可以检查所印刷的锡膏是过多 ( 渗锡 )
还是过少 ( 少锡 )。此外，根据形状，还有可能无法准确检测印刷的锡膏是否发生了偏位。
1.2 孔径数据
●什么是“孔径”？
绘制网板图案时所使用的绘制工具的信息，称为孔径数据。孔径数据必须具备的信息，如下表所示。
形状 绘制工具的前端形状 圆形、矩形、椭圆形等
尺寸 绘制工具的前端尺寸 X、Y 方向的大小
n
要点
在标准 GBR 格式中，没有存储孔径数据用的统一文件格式。因此，GBR 数据转换以 YAMAHA 标准格式为基准转换。
●
GBR 数据转换功能可以使用的孔形状
GBR 数据转换功能可以使用的孔形状，如下表所示。
孔的形状 是否支持
圆形 支持
矩形 ( 正方形、长方形 ) 支持
三角形 不支持
圆角矩形 支持
多边形、不规则形状 不支持
n
要点
‧
扩展 GBR 格式，因已经含有孔径数据，所以不必另行准备。
‧
孔径数据，可以不必是文件形式。打印在纸上的孔径表也可以使用。
2-3
2
印刷检查功能

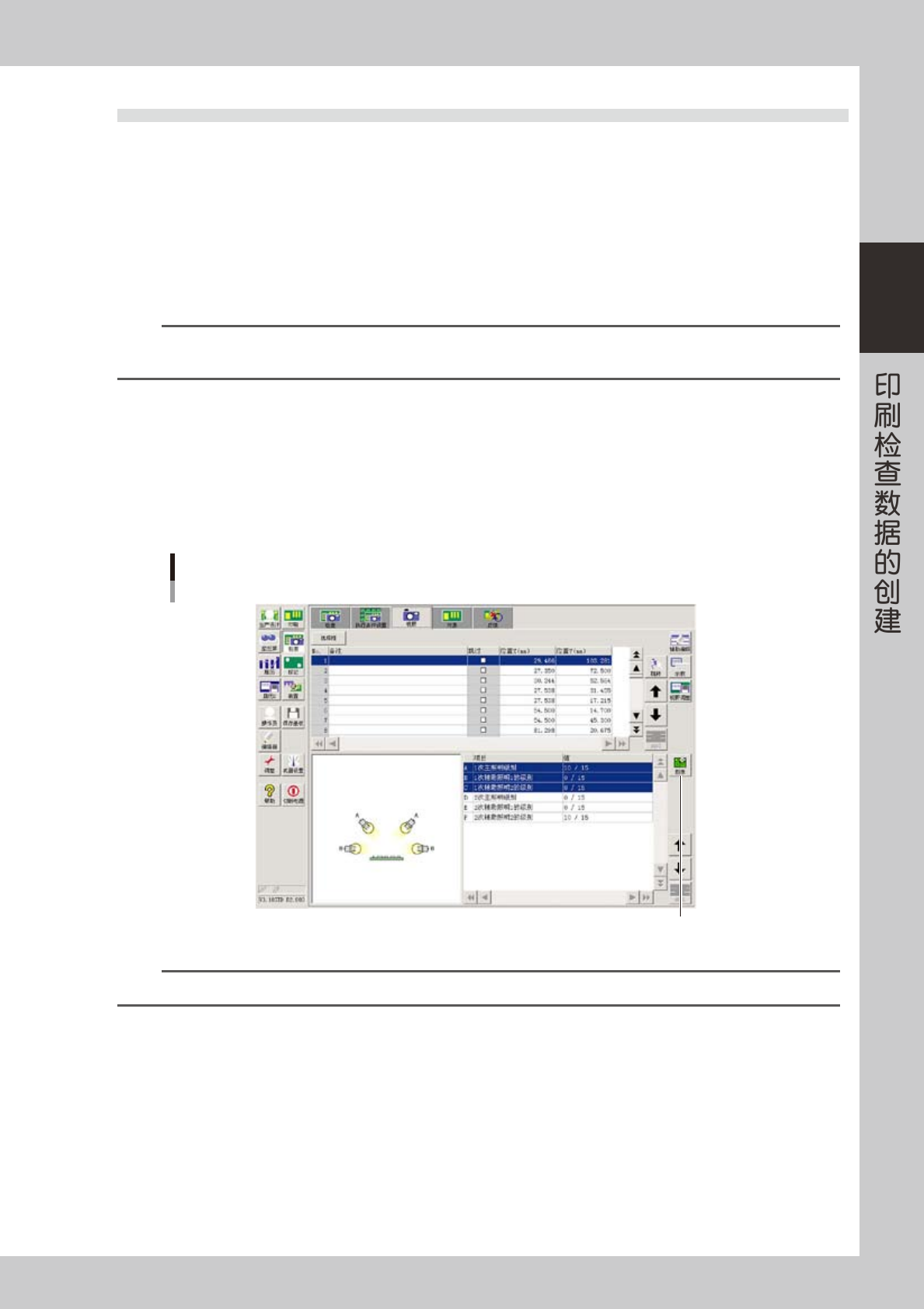

1.3 检查图像查看器的使用方法
检查图像查看器，是用图像来显示进行印刷检查时用的视野、对象数据的位置和尺寸的工具。检查图像查看器的
主要使用目的，如下所示。
· 确认 GBR 数据转换后的检查对象数据的位置和尺寸。
· 对 GBR 数据转换后 ( 或以网板扫描功能创建 ) 的检查对象数据，指定“执行”或“跳过”印刷检查。
· 从所选择的多个焊盘对象数据自动创建桥接对象数据。
· 从所选检查视野数据和检查对象数据添加创建按指定的偏移量 (X、Y、R) 移动后的数据。
· 确认用“视野匹配”功能自动分配的检查视野数据的位置和尺寸。
· 确认已创建的检查视野数据和检查对象数据的位置和尺寸。
参考
打开检查图像查看器画面的方法：按 [ 检查 ] 按钮，打开检查画面之后，按“检查”、“视野”或“对象”选项卡画面的 [ 图像 ] 按钮，
可以打开检查图像查看器画面。此外，从编辑器画面也可以打开。
在此，介绍从检查画面利用检查图像查看器的方法。
1
打开检查画面的“检查”、“视野”或“对象”选项卡画面。
2
按[图像]按钮。
以图像形式显示当前所读入的基板程序的检查视野和对象。
[图像]按钮
[图像]按钮
76200-L3-00
参考
[ 图像 ] 按钮，在检查画面的“检查”、“视野”、“对象”选项卡画面中都有。
2-4
2
印刷检查功能

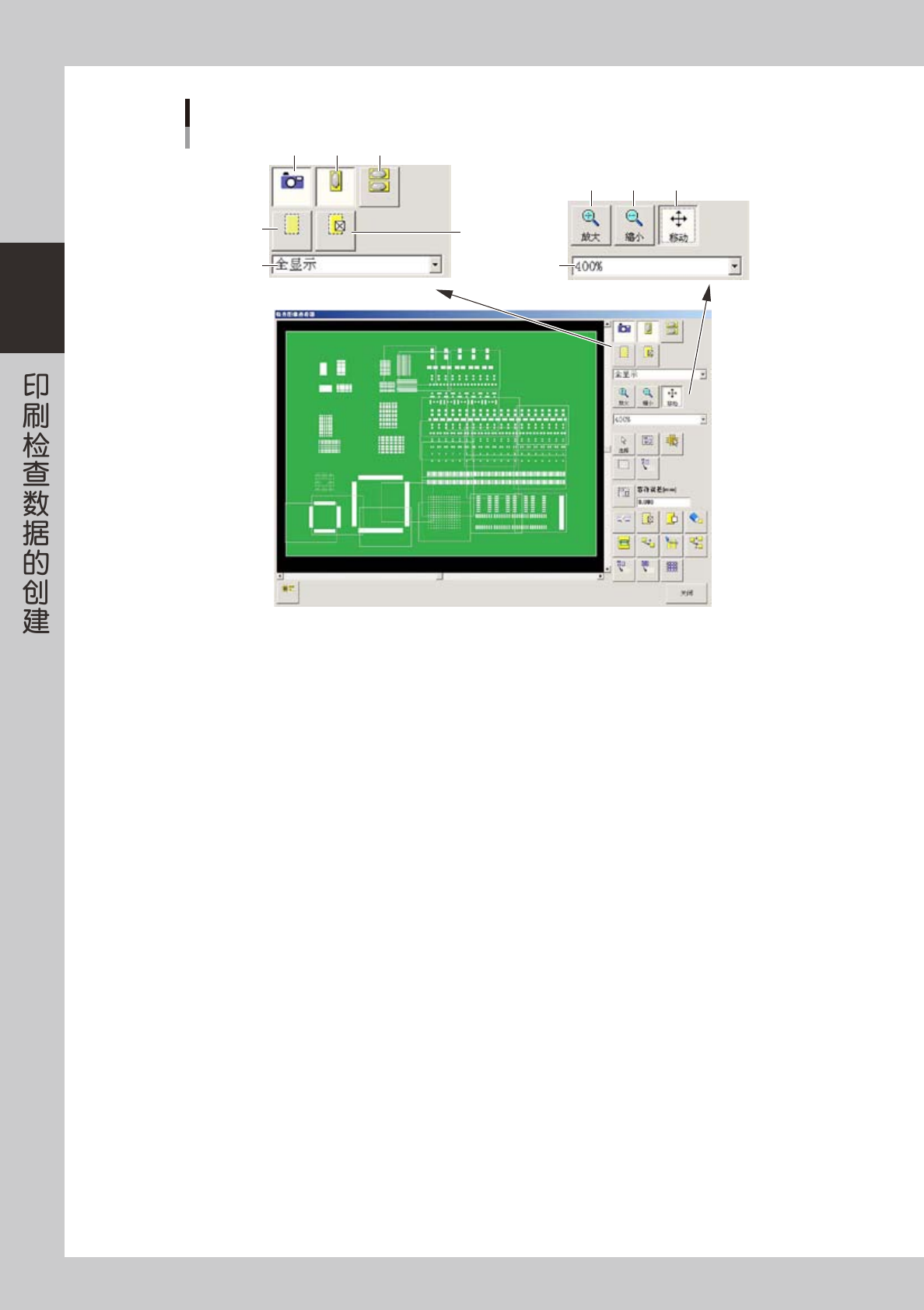

检查图像查看器和工具按钮
A1
A4
A6
B4
A2 A3
A5
B1 B2 B3
76201-L3-00
A1[ 显示 / 隐藏视野 ] 按钮
使图像上的视野在显示与隐藏之间切换。
A2[ 显示 / 隐藏焊盘 ] 按钮
使图像上的焊盘对象在显示与隐藏之间切换。
A3[ 显示 / 隐藏桥接 ] 按钮
使图像上的桥接对象在显示与隐藏之间切换。
A4[ 隐藏跳过 ] 按钮
在图像上隐藏设置为“跳过”的对象。
A5[ 仅显示跳过 ] 按钮
在图像上只显示设置为“跳过”的对象。
A6[ 显示条件 ] 下拉框
按照“执行条件设置”选项卡内的设置，分别从下拉框中选择想要在图像上显示的内容。
B1[ 放大 ] 按钮
想要放大图像的显示时，按该按钮后点击想要放大的位置。
B2[ 缩小 ] 按钮
想要缩小图像的显示时，按该按钮后点击想要缩小的位置。
B3[ 移动 ] 按钮
想要移动图像时，按该按钮后将鼠标向想要移动的方向拖动。
B4[ 放大 / 缩小率 ] 下拉框
显示图像的放大、缩小率 (%)。从该下拉框中可以选择放大、缩小率。
