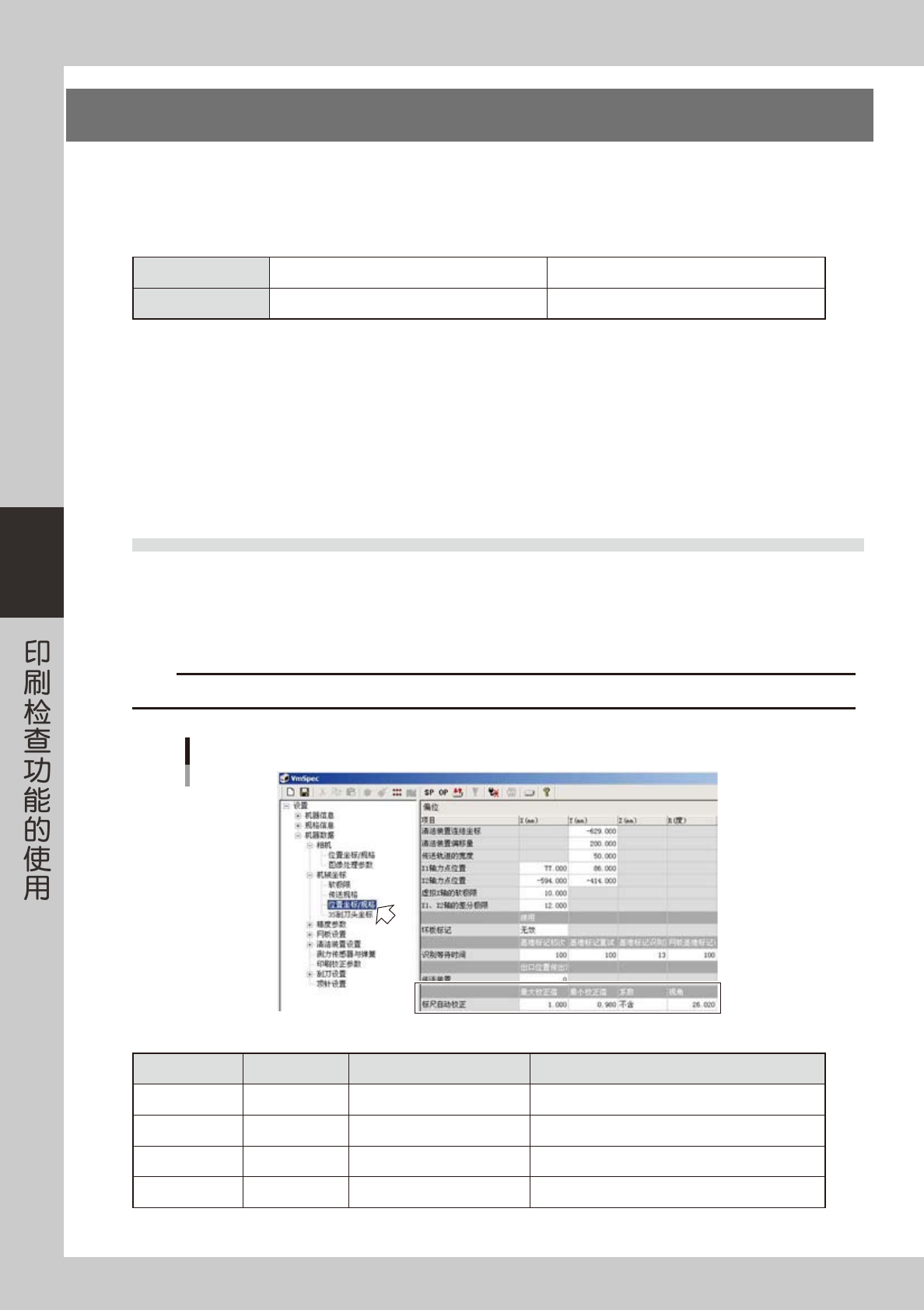

4-38
4
印刷检查功能
7.相机标尺自动校正功能
进行印刷检查时，受基板挠曲的影响拍摄面高度存在差异时，可能会导致检查相机检查到的位置与实际位置相比
存在偏差。若使用相机标尺自动校正功能，可以根据实际拍摄面的高度自动调节检查相机的标尺从而正确进行检查。
■ 适用机型与适用版本
可以使用本功能的机型与版本，如下表所示。
适用机型 YSP 印刷机 YCP10 印刷机
适用版本 V3.45STD R1.000 以上 V4.48STD R1.000 以上
可以使用本功能的 Y.Fact 的版本必须在 V1.48STD R1.000 以上。
■ 限制事项
使用本功能，需注意下列限制事项。
‧
若在不支持本功能的印刷机中保存使用标尺自动校正功能的基板程序，新添加的“自动校正标尺”值将不会被保存。
建议将印刷机的版本升级到支持本功能的版本。
‧
使用本功能时 1 个视野需进行 2 次计算，检查对象较多的视野的检查时间可能会增长。
‧
本功能可以校正的基板挠曲量为 ±1mm 以内。
挠曲量超过 1mm 时，可能会误检查到邻接的锡膏，导致无法取得正确的校正量。
7.1 设置方法
7.1.1 机器设置
要使用相机标尺自动校正功能，需在 [ 机器设置 ] -“机器数据”-“机械坐标”-“位置坐标 / 规格”画面进行相关
设置。下面，介绍该画面的参数内容。
c
注意
通常，印刷机在出厂时机器设置中的各项参数已经设置，请勿随意更改。需要确认已设置的参数时，请参考下述说明。
机器设置
76440-L3-00
参数 默认值 输入范围 说明
最大校正值 1.000 -999.999 〜 9999.999 标尺校正量的上限值
最小校正值 0.980 -999.999 〜 9999.999 标尺校正量的下限值
系数
*
不含 不含、含 计算标尺校正量时，是否使用系数进行计算。
视角 26.020 -999.999 〜 9999.999 检查相机的视角
*
系数 ：随视野内的对象个数而变化。只有 1 个或 2 个对象时，系数几乎为 0。即，位置偏移量直接被作为标尺偏移量被校正，导致无法
正确进行检查。此时，建议将“系数”的设置改为“含”。

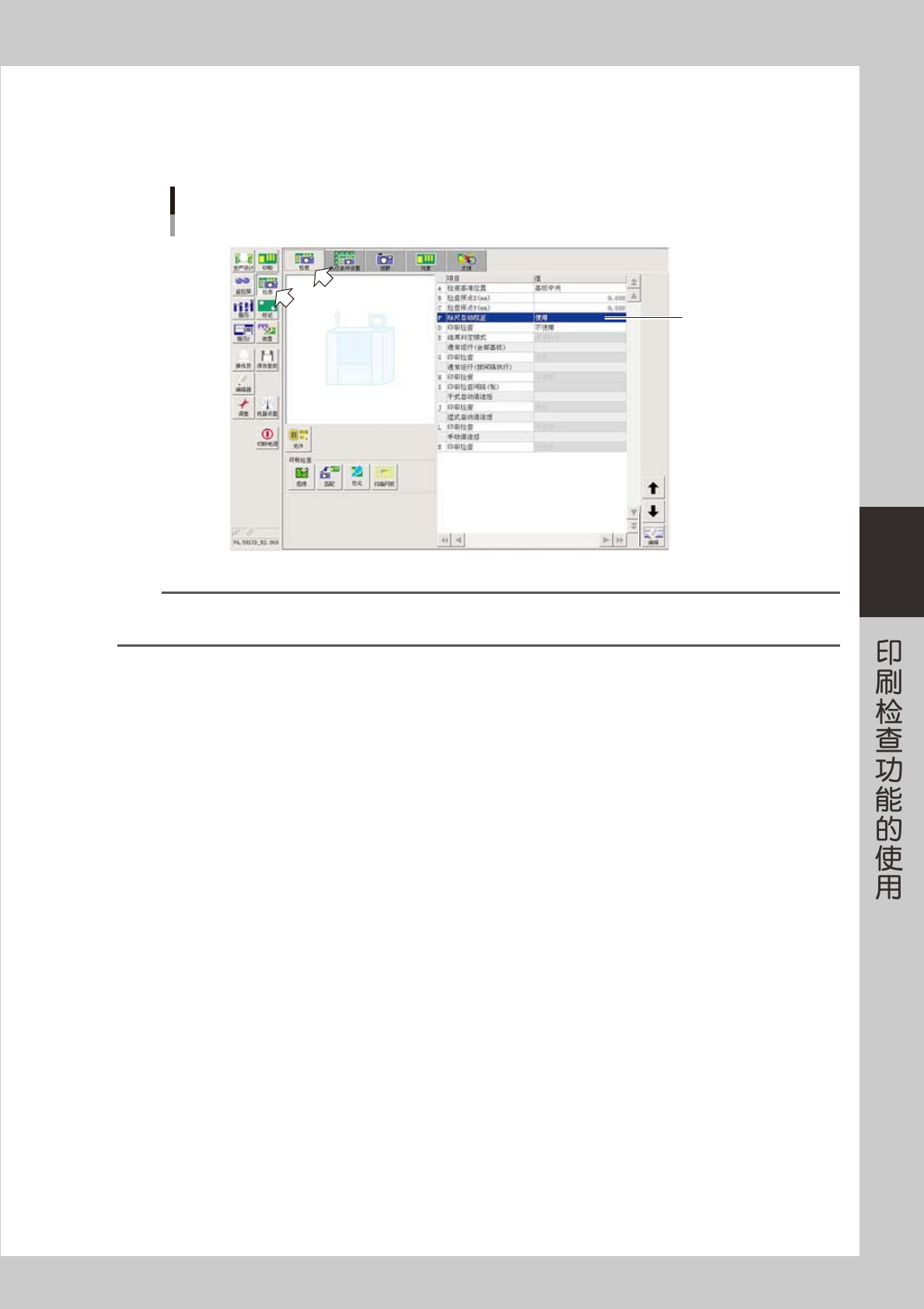

4-39
4
印刷检查功能
7.1.2 基板程序的设置
读入基板程序之后，若要使用相机标尺自动校正功能，还需要在基板程序中进行设置。
设置方法为，打开 [ 检查 ] -“检查”画面，将“标尺自动校正”设置为“使用”。
启用相机标尺自动校正功能
[检查] -“检查”画面
设置为“使用”
76441-L3-00
参考
‧
在 [ 检查 ] - [ 视野 ] - [ 视野调整 ] 画面按 [ 视野识别测试 ] 按钮进行识别测试之后，自动进行标尺校正。
‧
在 [ 检查 ] - [ 对象 ] - [ 对象调整 ] 画面按 [ 对象识别测试 ] 按钮进行识别测试之后，自动进行标尺校正。
4-40
4
印刷检查功能
7.2 自动校正处理
7.2.1 印刷检查时的处理流程
在自动运行过程中进行印刷检查、试印刷检查时自动进行标尺校正。
下面，以流程图的形式介绍进行印刷检查时使用相机标尺自动校正功能时的处理流程。
印刷检查时的处理流程图
使用相机标尺自动校正功能时
移到检查位置
拍照
再次检查
开始检查
取得标尺校正量
完成了所有视野的检查吗？
启用了标尺自动校正吗？
开始印刷检查
结束印刷检查
YES
YES
NO
NO
75405-L3-00
7.2.2 标尺校正量的取得方法
下面，介绍标尺校正量的取得方法。
1.使用无校正的标尺测量印刷的锡膏位置。
2.根据锡膏的位置偏移量计算出标尺的校正量。
3.在考虑标尺校正量的基础上再次测量锡膏的位置。
标尺校正量的取得方法
■ 第2次测量定 (有校正)■ 第1次测量 (无校正)
焊盘
锡膏
75406-L3-00
