2-5 2 印刷检查功能 检查图像查看器和工具按钮 D2 E1 D3 D6 D7 D10 D 11 D5 D4 D9 D8 D12 C1 D1 C2 C4 C5 C3 76201-L3-00 C1[ 选择 ] 按钮 选择单个视野或对象，设置跳过、创建桥接或进行一次性编辑时使用。按该按钮后点击想要选定的视野或对象。 C2[ 矩形选择 ] 按钮 以矩形为选择范围选定视野或对象，设置跳过、创建桥接或进行一次性编辑时使用。按该按钮后在图像上…
2-4
2
印刷检查功能
检查图像查看器和工具按钮
A1
A4
A6
B4
A2 A3
A5
B1 B2 B3
76201-L3-00
A1[ 显示 / 隐藏视野 ] 按钮
使图像上的视野在显示与隐藏之间切换。
A2[ 显示 / 隐藏焊盘 ] 按钮
使图像上的焊盘对象在显示与隐藏之间切换。
A3[ 显示 / 隐藏桥接 ] 按钮
使图像上的桥接对象在显示与隐藏之间切换。
A4[ 隐藏跳过 ] 按钮
在图像上隐藏设置为“跳过”的对象。
A5[ 仅显示跳过 ] 按钮
在图像上只显示设置为“跳过”的对象。
A6[ 显示条件 ] 下拉框
按照“执行条件设置”选项卡内的设置，分别从下拉框中选择想要在图像上显示的内容。
B1[ 放大 ] 按钮
想要放大图像的显示时，按该按钮后点击想要放大的位置。
B2[ 缩小 ] 按钮
想要缩小图像的显示时，按该按钮后点击想要缩小的位置。
B3[ 移动 ] 按钮
想要移动图像时，按该按钮后将鼠标向想要移动的方向拖动。
B4[ 放大 / 缩小率 ] 下拉框
显示图像的放大、缩小率 (%)。从该下拉框中可以选择放大、缩小率。
2-5
2
印刷检查功能
检查图像查看器和工具按钮

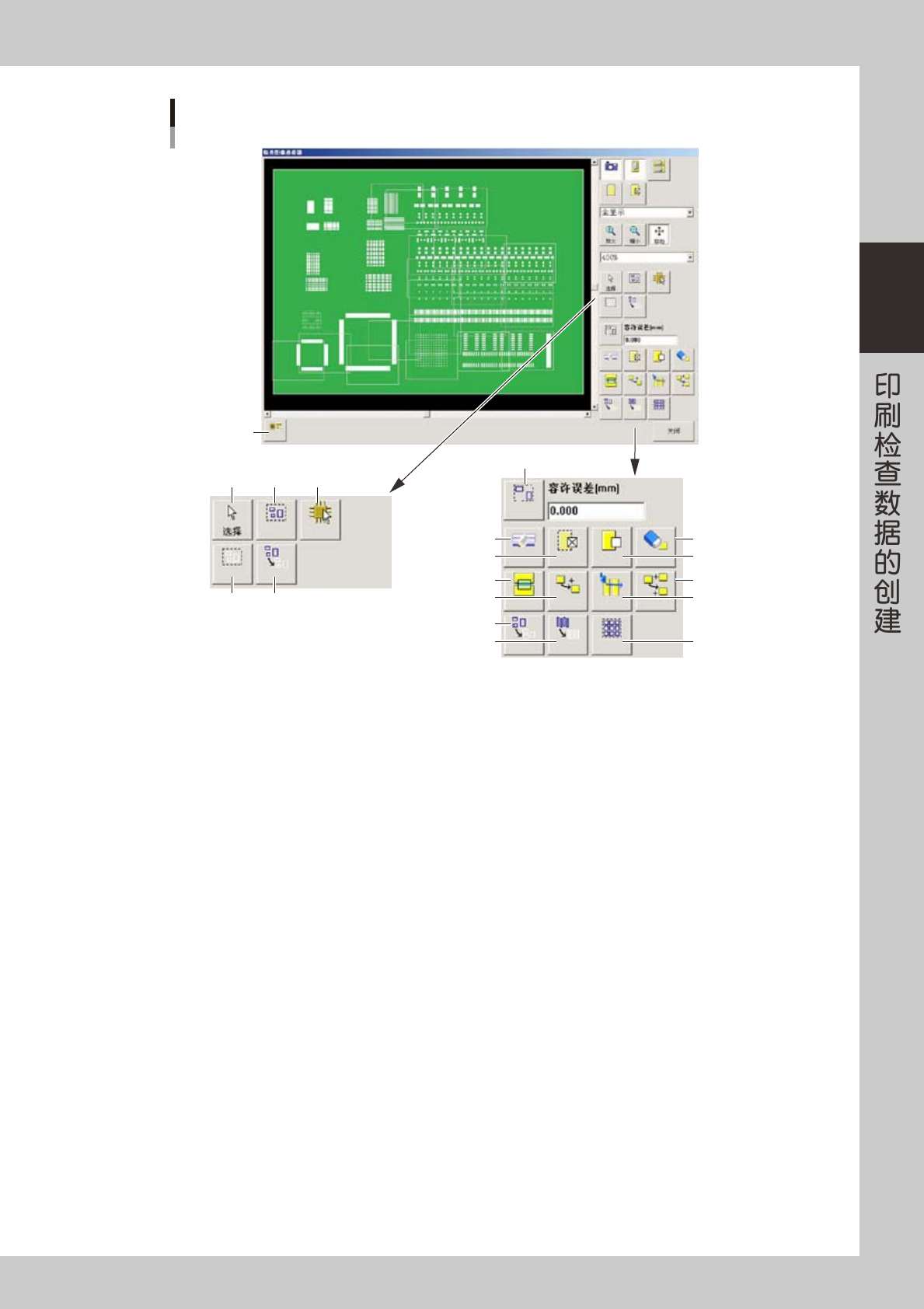

D2
E1
D3
D6
D7
D10
D11
D5
D4
D9
D8
D12
C1
D1
C2
C4 C5
C3
76201-L3-00
C1[ 选择 ] 按钮
选择单个视野或对象，设置跳过、创建桥接或进行一次性编辑时使用。按该按钮后点击想要选定的视野或对象。
C2[ 矩形选择 ] 按钮
以矩形为选择范围选定视野或对象，设置跳过、创建桥接或进行一次性编辑时使用。按该按钮后在图像上拖动鼠标指定矩形
范围。
C3[ 选择同一元件 ] 按钮
选择与图像上选定对象的元件号码相同的对象时使用。
C4[ 矩形取消 ] 按钮
以矩形为选择范围取消选定的视野或对象时，按该按钮后在图像上拖动鼠标指定矩形范围。所指定的矩形范围被排除在设置
跳过、创建桥接或一次性编辑的操作之外。
C5[ 取消全选 ] 按钮
取消选定的所有视野或对象。取消之后，将无法进行设置跳过、创建桥接或进行一次性编辑等操作。
2-6
2
印刷检查功能
D1[ 选择同一尺寸 ] 按钮
选择与图像上选定对象的尺寸相同的对象时使用。如果输入容许误差 ( 绝对值 X、Y)，则不考虑形状只要是输入范围内的
对象全部被选中。

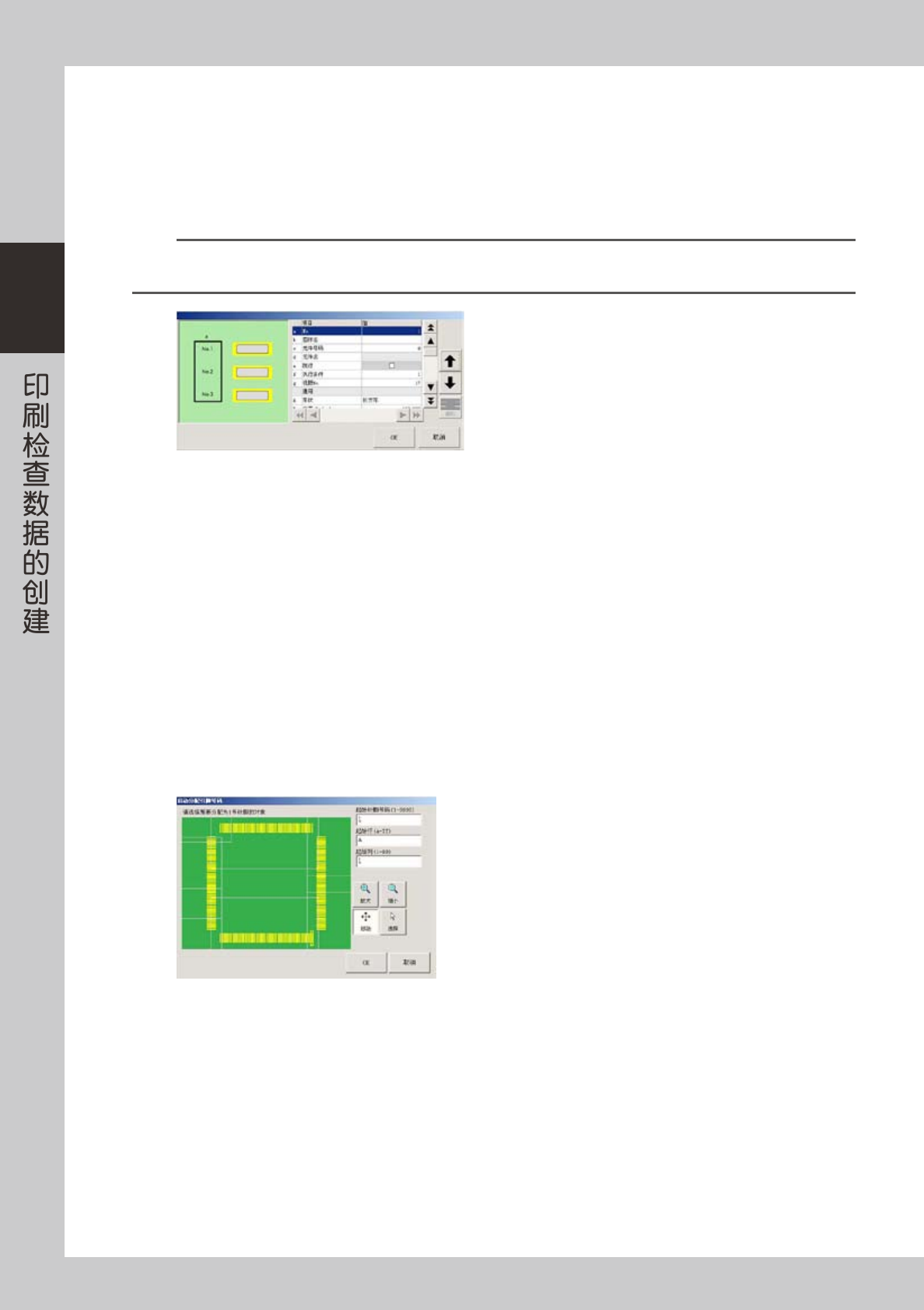

D2[ 显示编辑对话框 ] 按钮
按该按钮，显示下图所示的对话框，可以确认或编辑图像上选定的视野或对象数据。可以对选定的所有对象数据的设置进行
一次性编辑。
n
要点
该对话框内的编辑项目，基本上与 [ 检查 ] -“对象”选项卡所显示的项目相同。各项目的详细内容，请参阅第 3 章“印刷检查参
数的设置”。
76202-L3-00
D3[ 跳过 ] 按钮
将在图像上选定的视野或对象设置为“跳过”。对设置为“跳过”的检查视野或对象，不进行印刷检查 ( 参照后述 Step3)。
D4[ 取消跳过 ] 按钮
对在图像上选定的视野或对象取消“跳过”设置。
D5[ 删除所选项 ] 按钮
删除在图像上选定的视野或对象。
D6[ 创建桥接 ] 按钮
根据选定的多个焊盘对象数据自动创建桥接对象数据 ( 参照后述 Step3)。
D7[ 复制 ] 按钮
将选定的检查视野数据和对象数据复制到按指定偏移量 (X、Y、R) 移动后的位置，添加创建数据 ( 参照后述 Step3)。
D8[ 自动分配针脚号码 ] 按钮
选择想要分配针脚号码的对象后按该按钮，会显示下图所示的“自动分配针脚号码”对话框。在起始针脚号码栏输入针脚
号码并按 [OK] 按钮后，针脚号码自动分配到所选对象中。如果提高图像查看器的放大率，所分配的号码会显示在画面中。
76203-L3-00
