⽬标 - 1，2，3级 • 导线缠绕 接 线柱柱 干 两 圈 （ 720° ） 。 • 导线 没 有与 自 身 或 连 接在接 线柱 上的 其 它 导 线重叠 或 交叉 。 可接受 - 1，2，3级 • 导线缠绕 接 线柱柱 干 一 圈 以上 但 少 于 三 圈 。 可接受 - 1级 缺 陷 -2 级 • 导线缠绕小 于 180° 。 制 程警 ⽰-2 级 缺 陷 -3 级 • 导线缠绕小 于 360° 。 图6-120 图6-122 …
缺陷 - 1，2，3级
• 焊料垂直填充小于75%。
• 焊料堆积在杯的外表面，负面影响外形、装
配或功能。
• 焊料在检查孔（如果有）内不可见。
缺陷 - 1，2级
• 焊锡杯与导线之间的焊料下陷大于导线半径
的50%。
缺陷 -3级
• 焊锡杯与导线之间的焊料下陷大于导线半径
的25%。
图6-117
图6-118
图6-119
6 接线柱连接
6.13.2 接线柱 – 焊锡杯 – 焊接（续）
6-53IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 导线缠绕接线柱柱干两圈（720°）。
• 导线没有与自身或连接在接线柱上的其它导
线重叠或交叉。
可接受 - 1，2，3级
• 导线缠绕接线柱柱干一圈以上但少于三圈。
可接受 - 1级
缺陷 -2级
• 导线缠绕小于180°。
制程警⽰-2级
缺陷 -3级
• 导线缠绕小于360°。
图6-120
图6-122
图6-121
6 接线柱连接
6.14 接线柱 – AWG30及更细的导线
6-54 IPC-A-610E-2010
2010年4月
6.14.1 接线柱 – AWG30及更细的导线 – 引线／导线放置
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

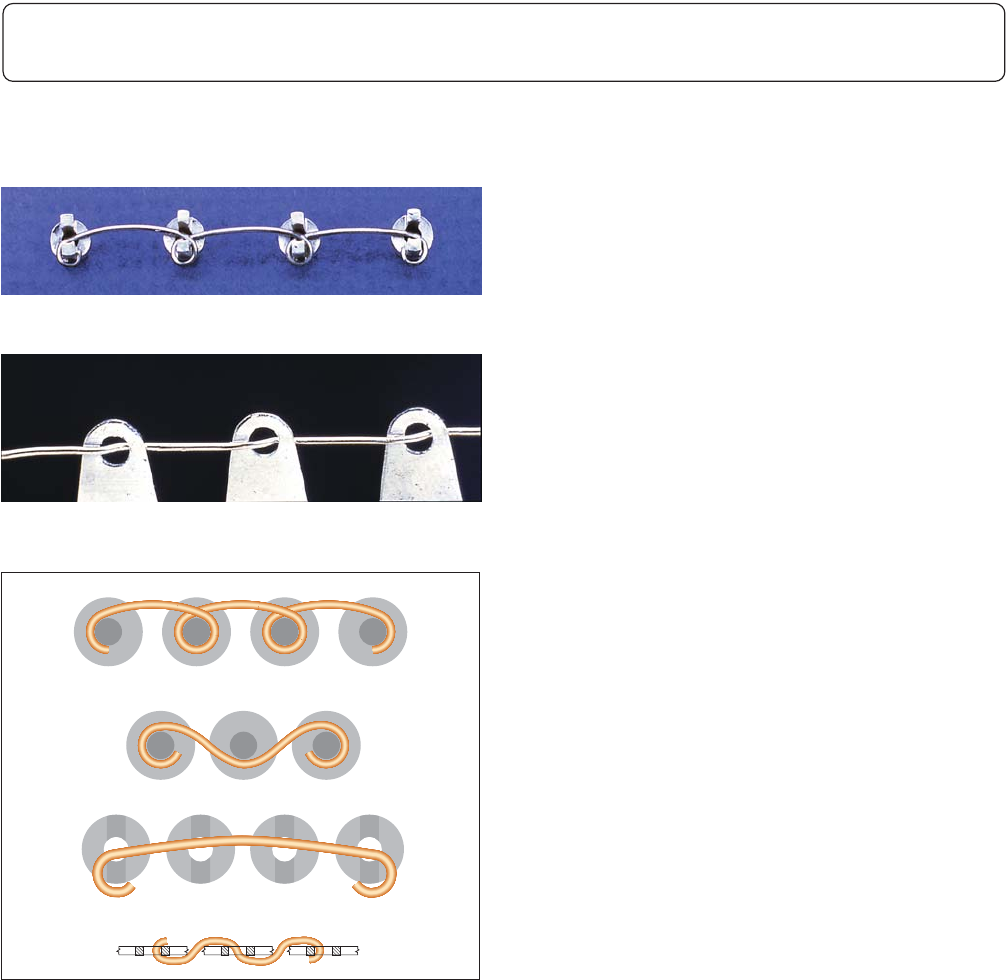

用同一根总线连接三个或更多的接线柱时，下列要求适用。
⽬标 - 1，2，3级
• 接线柱之间有应力释放半径。
• 塔形接线柱 – 导线接触接线柱基座或之前安
装的导线，并且环绕或盘绕每个接线柱。
• 钩形接线柱 – 导线环绕每个接线柱360°。
• 双叉接线柱 – 导线从柱干中间穿过且接触接
线柱基座或之前安装的导线。
• 穿孔接线柱 – 导线接触每个接线柱不相邻的
两个面。
• 第一个和最后一个接线柱的连接满足单个接
线柱的缠绕要求。
可接受
- 1级
制程警⽰-2级
缺陷 -3级
• 塔形接线柱 – 导线没有在每个接线柱上环绕
360°或在接线柱之间盘绕。
• 钩形接线柱 – 导线缠绕接线柱不足360°。
• 双叉接线柱 – 导线未从柱干中间穿过且未接
触接线柱基座或先前安装的导线。
• 穿孔接线柱 – 导线未接触每个中间接线柱不
相邻的两个面。
缺陷 -
1，2，3级
• 任意两个接线柱之间无应力释放。
• 第一个和最后一个接线柱的连接没有满足单
个接线柱的缠绕要求。
图6-123
图6-124
图6-125
6 接线柱连接
6.15 接线柱 – 串联连接
6-55IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
