可接受 - 1，2，3级 • 对于 趾部偏移 （ B ） 未 作具 体 规 定 。 • 不 违 反 最小 电 气 间 隙 。 缺 陷 - 1，2，3级 • 趾部偏移 （ B ） 违 反 最小 电 气 间 隙 。 ⽬标 - 1，2，3级 • 末端连 接 宽度 （ C ） 等 于 或 大于 引线宽度／直 径 （ W ） 。 可接受 - 1，2级 • 润湿填充 明 显 。 可接受 - 3级 • 末端连 接 宽度 （ C ） 至 少 为 引线宽…

100%1 / 416
⽬标 - 1，2，3级
• 无侧面偏移。
可接受 - 1，2级
• 侧面偏移（A）不大于引线宽度／直径（W）
的50%或0.5mm[0.02in]，取两者中的较小者。
可接受 - 3级
• 侧面偏移（A）不大于引线宽度／直径（W）
的25%或0.5mm[0.02in]，取两者中的较小者。
缺陷 - 1，2级
• 侧面偏移（A）大于引线宽度／直径（W）的
50%或0.5mm[0.02in]，取两者中的较大者。
缺陷 -3级
• 侧面偏移（A）大于引线宽度／直径（W）的
25%或0.5mm[0.02in]，取两者中的较大者。
W
W
A
A
图8-110
8 表⾯贴装组件

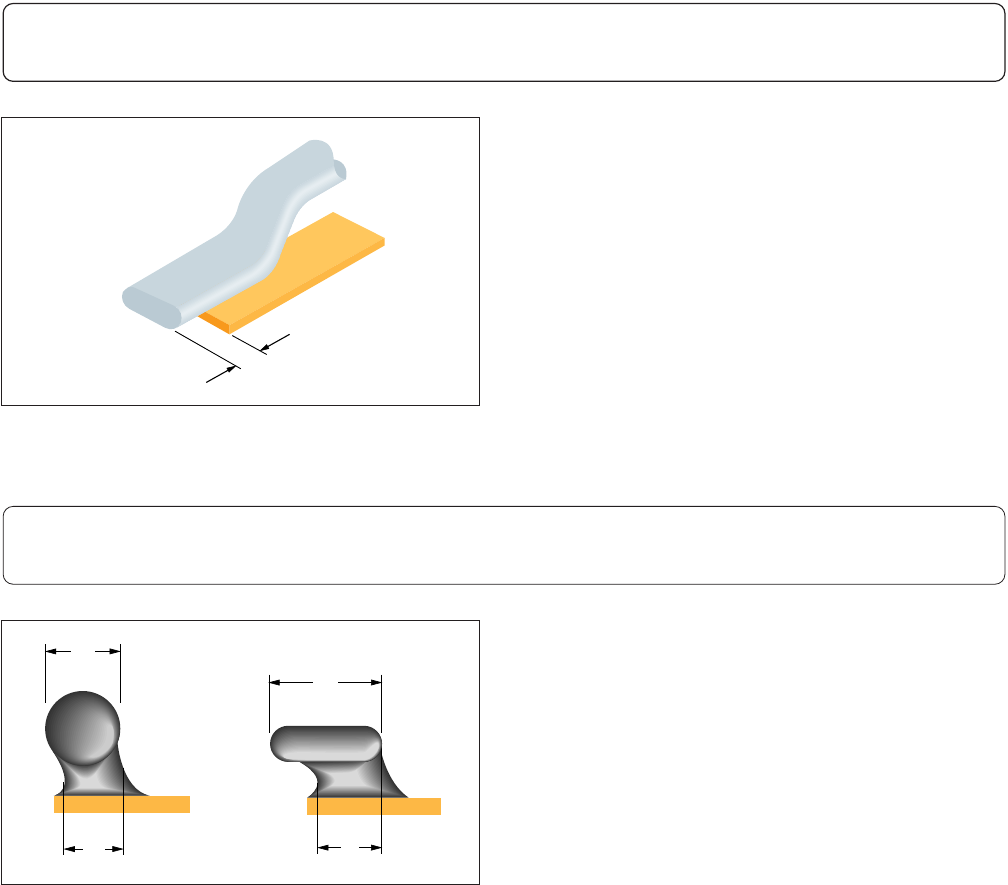

8.3.6.1 圆形或扁圆（精压）鸥翼形引线，侧⾯偏移（A）
8-61IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 对于趾部偏移（B）未作具体规定。
• 不违反最小电气间隙。
缺陷 - 1，2，3级
• 趾部偏移（B）违反最小电气间隙。
⽬标 - 1，2，3级
• 末端连接宽度（C）等于或大于引线宽度／直
径（W）。
可接受 - 1，2级
• 润湿填充明显。
可接受 - 3级
• 末端连接宽度（C）至少为引线宽度／直径
（W）的75%。
缺陷 - 1，2级
• 润湿填充不明显。
缺陷 -3级
• 最小末端连接宽度（C）小于引线宽度／直径
（W）的75%。
B
图8-111
C
C
W
W
图8-112
8 表⾯贴装组件
8.3.6.2 圆形或扁圆（精压）鸥翼形引线，趾部偏移（B）
8-62 IPC-A-610E-2010
2010年4月
8.3.6.3 圆形或扁圆（精压）鸥翼形引线，最⼩末端连接宽度（C）
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2级
• 侧面连接长度（ D）等于引线宽度／直
径（W）。
可接受 - 3级
• 最小侧面连接长度（D）等于引线宽度／直
径（W）的150%。
缺陷 - 1，2级
• 侧面连接长度（D）小于引线宽度／直
径（W）。
缺陷 -3级
• 最小侧面连接长度（D）小于引线宽度／直
径（W）的150%。
D
D
图8-113
8 表⾯贴装组件
8.3.6.4 圆形或扁圆（精压）鸥翼形引线，最⼩侧⾯连接长度（D）
8-63IPC-A-610E-2010
2010年4月
