用 同 一 根总 线连 接 三 个 或更多 的接 线柱 时，下列要求 适 用。 ⽬标 - 1，2，3级 • 接 线柱 之 间有 应 力 释放半径 。 • 塔形 接 线柱 – 导线 接 触 接 线柱基座 或之 前 安 装 的 导线 ，并 且 环绕 或 盘绕 每 个接 线柱 。 • 钩 形 接 线柱 – 导线环绕 每 个接 线柱 360° 。 • 双叉 接 线柱 – 导线 从 柱 干 中间 穿 过 且 接 触 接 线柱基座 或之 前 安 装…
⽬标 - 1，2，3级
• 导线缠绕接线柱柱干两圈（720°）。
• 导线没有与自身或连接在接线柱上的其它导
线重叠或交叉。
可接受 - 1，2，3级
• 导线缠绕接线柱柱干一圈以上但少于三圈。
可接受 - 1级
缺陷 -2级
• 导线缠绕小于180°。
制程警⽰-2级
缺陷 -3级
• 导线缠绕小于360°。
图6-120
图6-122
图6-121
6 接线柱连接
6.14 接线柱 – AWG30及更细的导线
6-54 IPC-A-610E-2010
2010年4月
6.14.1 接线柱 – AWG30及更细的导线 – 引线／导线放置
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
用同一根总线连接三个或更多的接线柱时，下列要求适用。
⽬标 - 1，2，3级
• 接线柱之间有应力释放半径。
• 塔形接线柱 – 导线接触接线柱基座或之前安
装的导线，并且环绕或盘绕每个接线柱。
• 钩形接线柱 – 导线环绕每个接线柱360°。
• 双叉接线柱 – 导线从柱干中间穿过且接触接
线柱基座或之前安装的导线。
• 穿孔接线柱 – 导线接触每个接线柱不相邻的
两个面。
• 第一个和最后一个接线柱的连接满足单个接
线柱的缠绕要求。
可接受
- 1级
制程警⽰-2级
缺陷 -3级
• 塔形接线柱 – 导线没有在每个接线柱上环绕
360°或在接线柱之间盘绕。
• 钩形接线柱 – 导线缠绕接线柱不足360°。
• 双叉接线柱 – 导线未从柱干中间穿过且未接
触接线柱基座或先前安装的导线。
• 穿孔接线柱 – 导线未接触每个中间接线柱不
相邻的两个面。
缺陷 -
1，2，3级
• 任意两个接线柱之间无应力释放。
• 第一个和最后一个接线柱的连接没有满足单
个接线柱的缠绕要求。
图6-123
图6-124
图6-125
6 接线柱连接
6.15 接线柱 – 串联连接
6-55IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

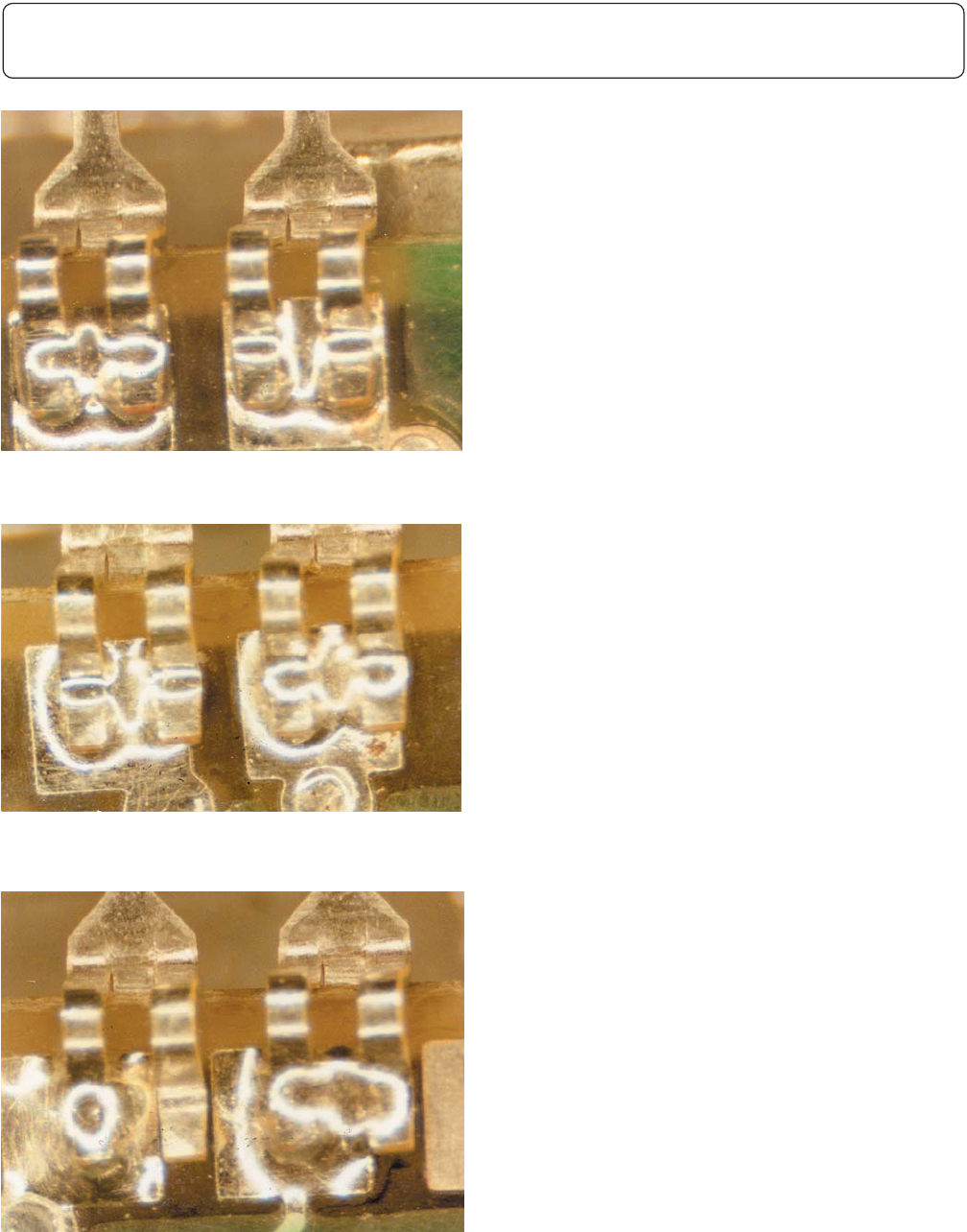

⽬标 - 1，2，3级
• 夹簧位于盘中央，没有侧面偏移。
可接受 - 1，2，3级
• 夹簧偏出焊盘未超过25%。
• 偏移未使间距减到最小电气间隙以下。
缺陷 - 1，2，3级
• 夹簧偏出焊盘超过25%。
• 夹簧偏出焊盘，使间距减到最小电气间隙以
下。
图6-126
图6-127
图6-128
6 接线柱连接
6.16 接线柱 – 边缘夹簧 – 位置
6-56 IPC-A-610E-2010
