⽬标 - 1，2，3 级 •每 个 连 接的所有 绕 匝 都 分布 在接 线柱 的工 作 区内 。 • 各 连 接间有 明 显 的间 隙 。 可接受 - 1，2级 •裸 线 的 多 余 绕 匝或 任何 绝缘线绕 匝 （ 无 论 是 否 为 加强缠绕 ） 超 出接 线柱 的工 作 区 。 可接受 - 1级 •裸 线 的 多 余 绕 匝或 任何 绝缘线绕 匝 重叠 在 之 前绕 接的 绕 匝 上。 可接受 - 2级 • 只 有 绝缘线 匝 …

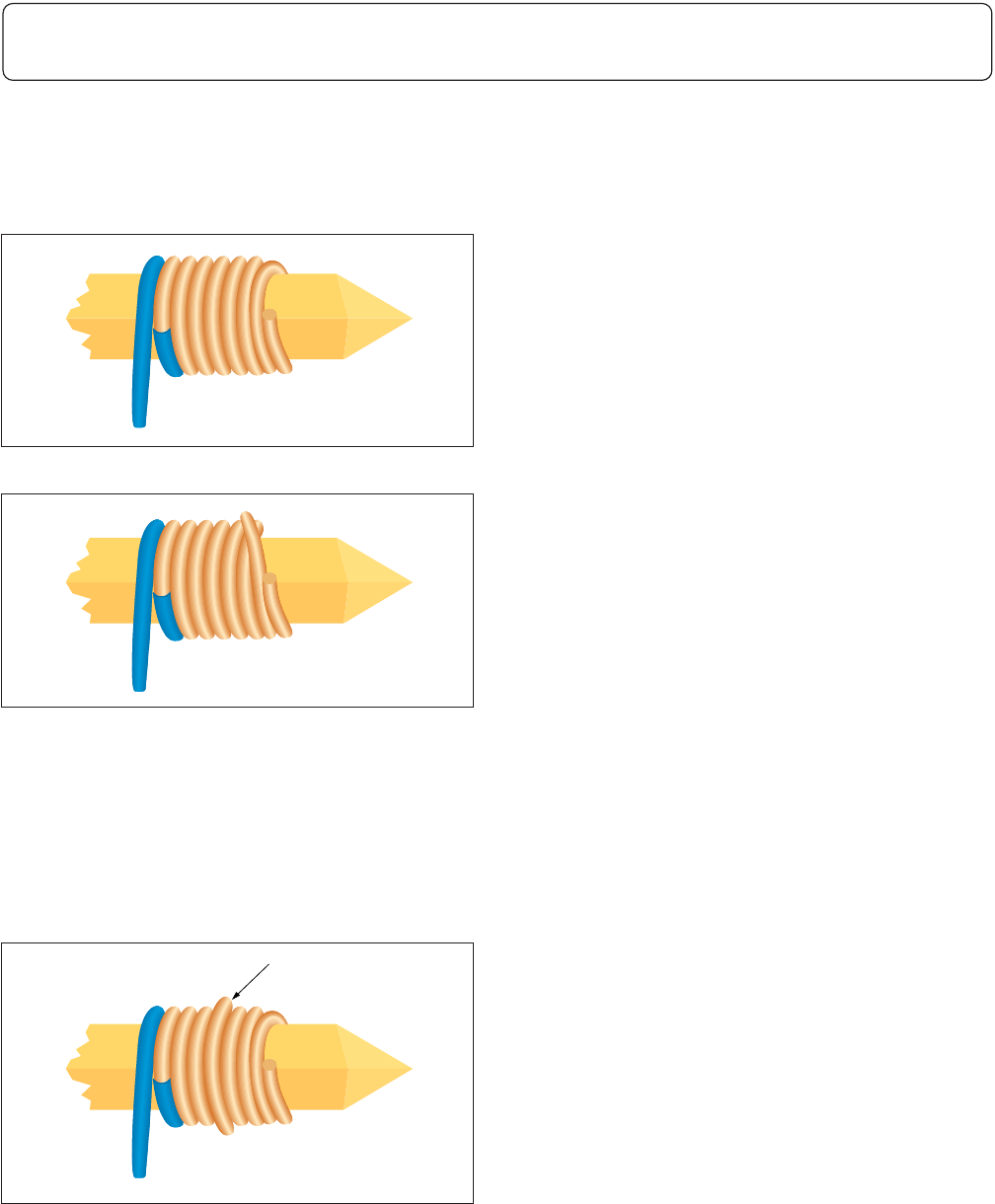

凸起的线匝被挤出螺旋体，因而不再与接线柱棱角紧密接触。凸起的线匝可能会与其他线匝交叉或
重叠。
⽬标 - 1，2，3级
• 无凸起绕匝。
可接受 - 1级
• 任何凸起的绕匝，只要其余所有绕匝仍与接
线柱紧密接触，且满足最少匝数要求。
可接受 - 2级
• 可计数绕匝内凸起的部分不超过半匝，其他
区域无限制。
可接受 - 3级
• 可计数匝数内无凸起绕匝，其他区域无限制。
缺陷 -1
级
• 余下的与接线柱紧密接触的线匝不满足最少
匝数要求。
缺陷 -2级
• 可计数匝数内凸起的线匝超过半匝。
缺陷 -3级
• 可计数匝数内有凸起的线匝。
图11-9
图11-10
图11-11
11 分⽴布线
11.1.4 ⽆焊绕接 – 绕匝凸起重叠
11-7IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3 级
•每个连接的所有绕匝都分布在接线柱的工作
区内。
• 各连接间有明显的间隙。
可接受 - 1，2级
•裸线的多余绕匝或任何绝缘线绕匝（无论是
否为加强缠绕）超出接线柱的工作区。
可接受 - 1级
•裸线的多余绕匝或任何绝缘线绕匝重叠在之
前绕接的绕匝上。
可接受 - 2级
• 只有绝缘线匝重叠在先前绕接的绕匝上。
可接受 - 3级
• 绝缘线匝可以重叠在先前绕接的最后一匝裸
线匝上。
• 无论裸线匝还是绝缘线匝都不超出接线柱工
作区的任何一端。
图11-12
1
2
图11-13
1. 缠绕超出⼯作区
2. 绝缘线绕匝重叠在之前绕接的绕匝上
11 分⽴布线
11.1.5 ⽆焊绕接 – 绕接位置
11-8 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
缺陷 - 1，2，3级
• 与接线柱接触的可计数匝数不够。
• 导线重叠缠绕在之前绕接的导线匝上。
图11-14
图11-15
11 分⽴布线
11.1.5 ⽆焊绕接 – 绕接位置（续）
