IPC-A-610E CN2010年4月.pdf - 第321页
可接受 - 1级 制 程警 ⽰ - 2，3级 • 塑 封 本 体元器 件上的 凹 痕或 缺 口 没 有 进入引 线 的 密 封 处 或 外壳 密 封 处 或 暴露内部 的 功 能 材 质 ，图 9-12 ，图 9-13 ，图 9-14 。 • 元器 件的 损伤 没 有 影响 所要求的标 识 。 • 元器 件 绝缘层 / 套 管 有 损伤 ， 只 要 ： – 损伤区 域 无 扩 大的 迹 象 ， 如 ， 损伤 周 边无 裂纹 、 锐 角 …
以下要求适用于有引线和无引线元器件。
⽬标 - 1，2，3级
• 表面涂层无损伤。
• 元器件本体无任何划伤、裂缝、碎裂、或微
裂纹。
• 标识清晰易辨识。
可接受 - 1，2，3级
• 轻微的表面划伤、缺口或碎片没有暴露元器
件基材或功能区域，或影响结构完整性、外
形、装配或功能。
• 引线弯月面涂层处的碎片或裂缝没有暴露元
器件基材或功能区域，或影响结构完整性、
外形、装配或功能。
• 结构完整性未受影响。
• 元器件外壳或引线的密封处无裂缝或损伤。
• 缺口、划伤不影响外形、装配及功能，且未
超出制造商规格。
• 元器件未烧损、烧焦。
图9-9
10 pf
图9-10
10 pf
1
2
图9-11
1. 缺⼝
2. 裂缝
9 元器件损伤
9.3 有引线/⽆引线元器件
9-4 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1级
制程警⽰ - 2，3级
• 塑封本体元器件上的凹痕或缺口没有进入引
线的密封处或外壳密封处或暴露内部的功能
材质，图9-12，图9-13，图9-14。
• 元器件的损伤没有影响所要求的标识。
• 元器件绝缘层/套管有损伤，只要：
–损伤区域无扩大的迹象，如，损伤周边无
裂纹、锐角、受热易碎材料等。图9-13，
图9-14。
–暴露的元器件导电表面与相邻元器件或电
路无短路的危险，图9-15。
图9-13
图9-14
图9-15
图9-12
9 元器件损伤
9.3 有引线/⽆引线元器件（续）
9-5IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

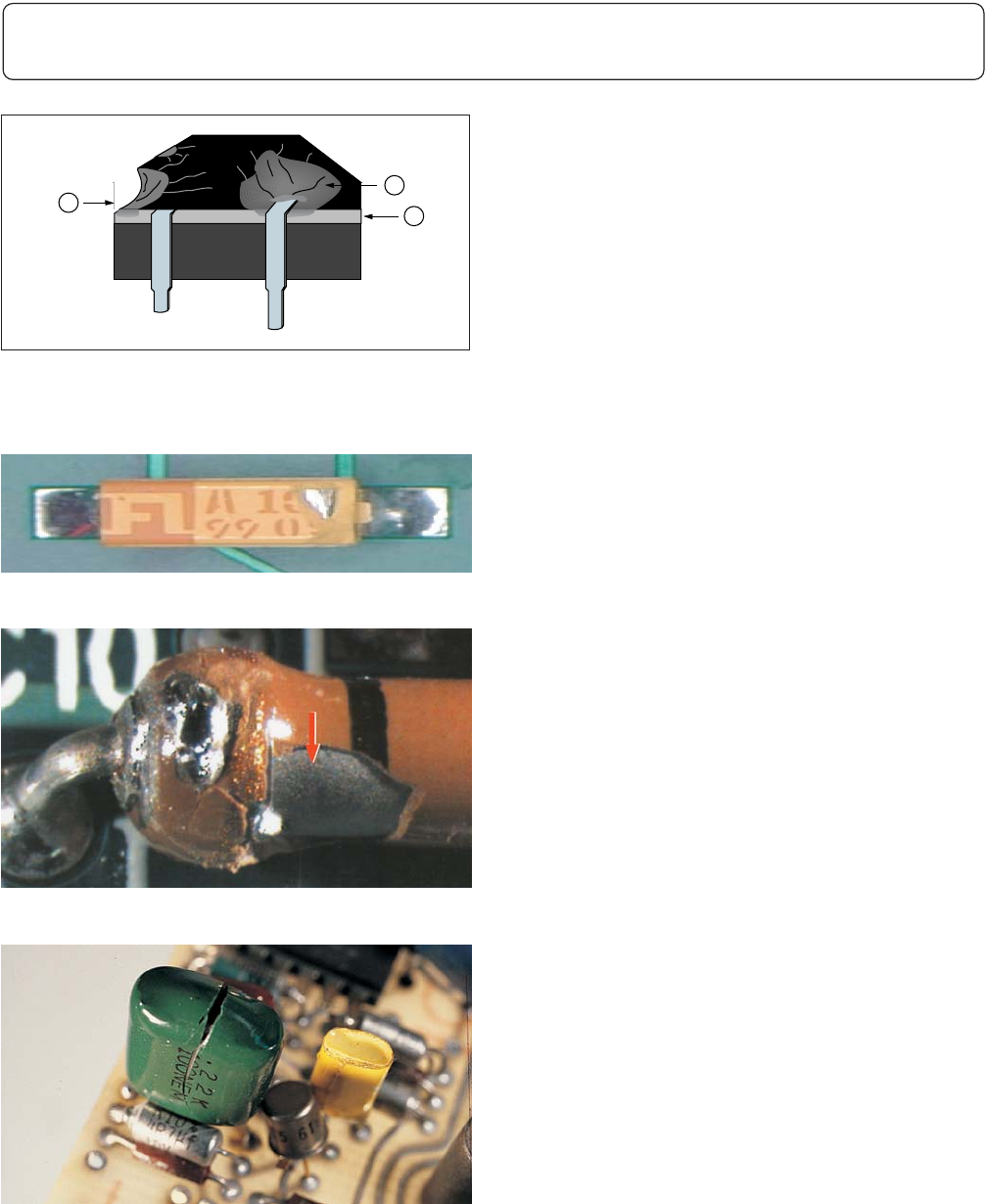

缺陷 - 1，2，3级
• 缺口或裂纹进入密封处，图9-16。
• 在陶瓷本体上有缺口导致的裂缝,图9-16。
• 缺口或裂纹暴露了元器件基材或功能材质，
或者影响了气密性、完整性、外形、装配或
功能。图9-17，图9-18，图9-19，图9-20。玻
璃本体上有碎裂或裂纹。图9-21，图9-22。
• 玻璃珠的裂缝或损伤超出元器件规格（未图
示）。
• 元器件损伤导致要求的标识不全。图9-23。
• 绝缘涂敷层的损伤导致内部功能材质暴露或
元器件变形（未图示）。
• 损伤区有扩大的迹象。如裂纹、锐角、受热
易碎材料，图9-24。
• 损伤导致与相邻元器件或电路有潜在的短路
危险。
•镀层的片状剥落、剥离或起泡。
• 烧伤、烧焦的元器件（元器件的烧焦表面有由
于过热形成的黑色、暗棕色外观），图9-25。
• 元器件本体的凹陷、划伤会影响到外形、装
配及功能，或超过制造商规格，未图示。
• 屏蔽材料有裂缝，图9-26。
1
2
3
图9-16
1. 缺⼝进⼊密封处
2. 暴露引线
3. 密封处
图9-17
图9-18
图9-19
9 元器件损伤
9.3 有引线/⽆引线元器件（续）
9-6 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
