可接受 - 1，2级 • 最小末端连 接 宽度 （ C ）为 引线宽度 （ W ）的 50% 。 可接受 - 3级 • 最小末端连 接 宽度 （ C ）为 引线宽度 （ W ）的 75% 。 缺 陷 - 1，2级 • 最小末端连 接 宽度 （ C ） 小 于 引线宽度 （ W ） 的 50% 。 缺 陷 -3 级 • 最小末端连 接 宽度 （ C ） 小 于 引线宽度 （ W ） 的 75% 。 图8-127 图8-128 8 表⾯贴装…
可接受 - 1，2，3级
• 趾部偏移（B）是一个未作规定的参数。
⽬标 - 1，2，3级
• 末端连接宽度（C）等于或大于引线宽
度（W）。
图8-125
图8-126
8 表⾯贴装组件
8.3.7.2 J形引线，趾部偏移（B）
8-70 IPC-A-610E-2010
2010年4月
8.3.7.3 J形引线，末端连接宽度（C）
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2级
• 最小末端连接宽度（C）为引线宽度（W）的
50%。
可接受 - 3级
• 最小末端连接宽度（C）为引线宽度（W）的
75%。
缺陷 - 1，2级
• 最小末端连接宽度（C）小于引线宽度（W）
的50%。
缺陷 -3级
• 最小末端连接宽度（C）小于引线宽度（W）
的75%。

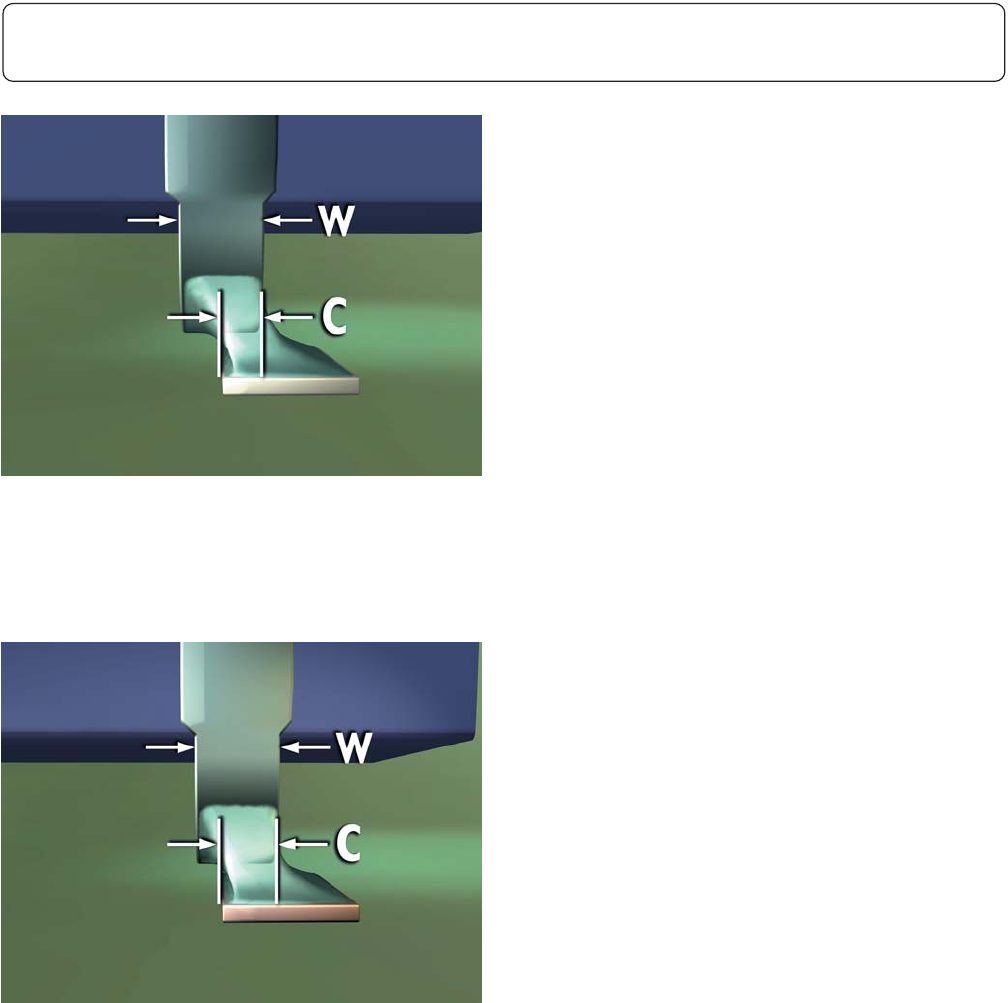

图8-127
图8-128
8 表⾯贴装组件
8.3.7.3 J形引线 , 末端连接宽度（C）（续）
8-71IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 侧面连接长度（D）大于引线宽度（W）的
200%。
可接受 - 1级
• 润湿的填充。
可接受 - 2，3级
• 侧面连接长度（D）大于或等于引线宽度
（W）的150%.
缺陷 - 2，3级
• 侧面连 接长度（D）小于引线宽度（W）的
150%。
缺陷 - 1，2，3级
• 润湿填充不明显。
图8-129
图8-130
图8-131
8 表⾯贴装组件
8.3.7.4 J形引线，侧⾯连接长度（D）
8-72 IPC-A-610E-2010
2010年4月
