2 点击 2D 检查模板设置，进入 2D 检测界面。
Click “2D
检查模板设置
”(2D inspection template setting) button and enter into 2D
inspection interface.

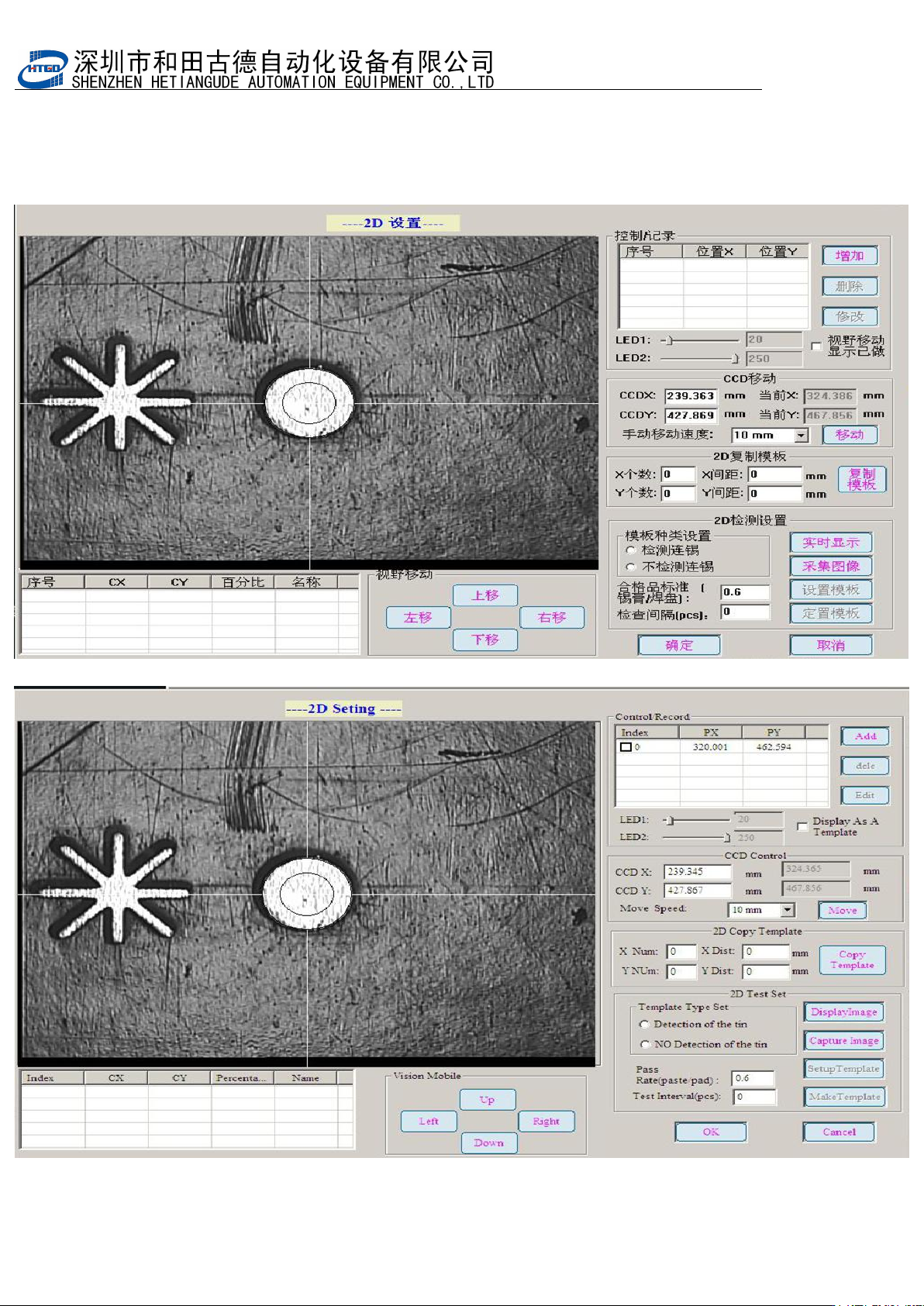

图 6-2（2D 检测界面）
Pix 6-2(2D inspection interface)
- 103
-
3.

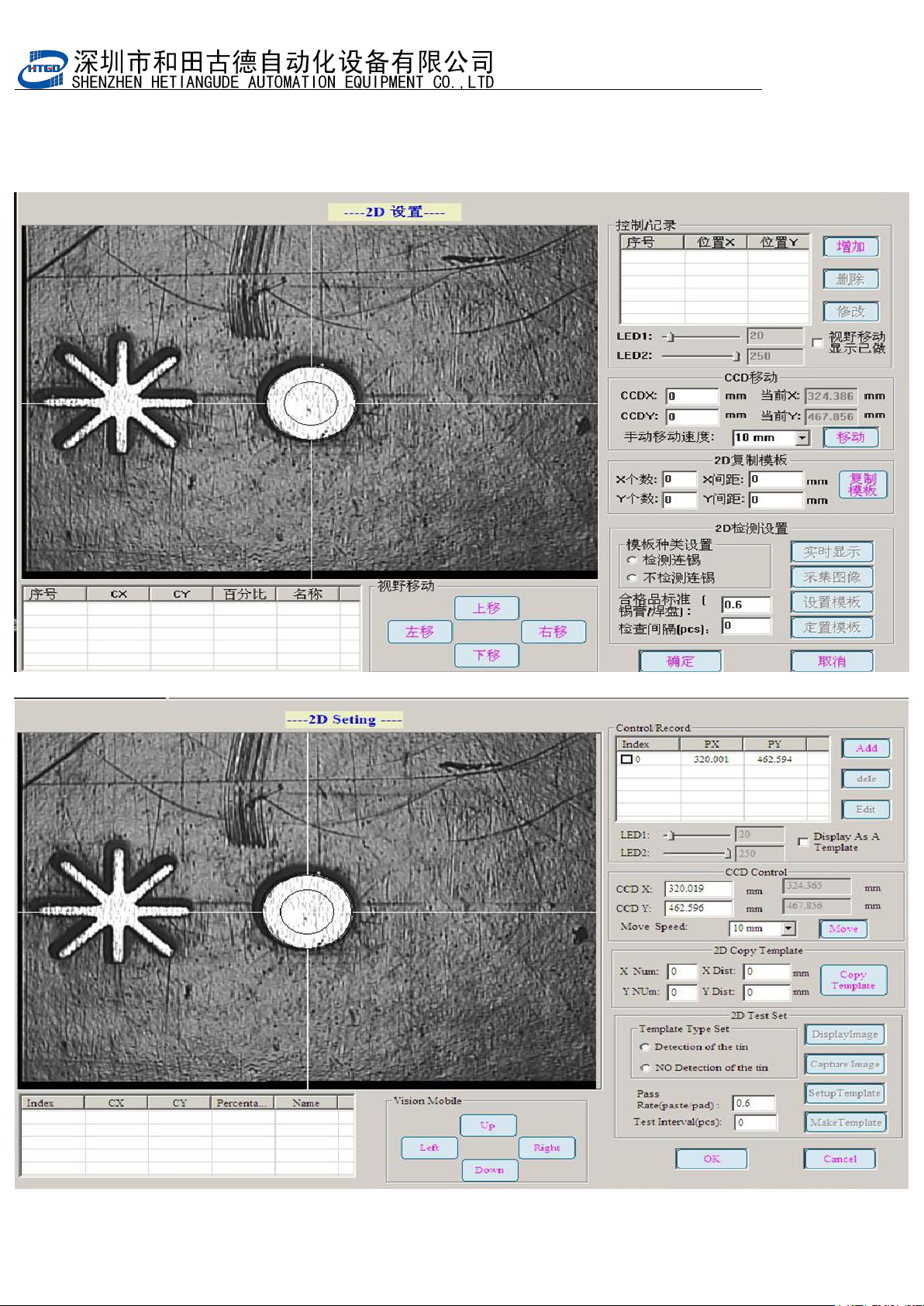

点击增加记录，建立检测点。点击实时显示，并调整
LED1
与
LED2
光源，使图像达
到图中效果。
Click “ 增 加 记 录 ”(add record) button and build inspection spot. Click “ 实 时 显
示
”(real-time display) button. Adjust the light source of LED1 and LED2 and make the
image achieved the performance in the below pix.
图
6-3
（实时显示界面）
Pix 6-3(real-time display interface)
- 104
-

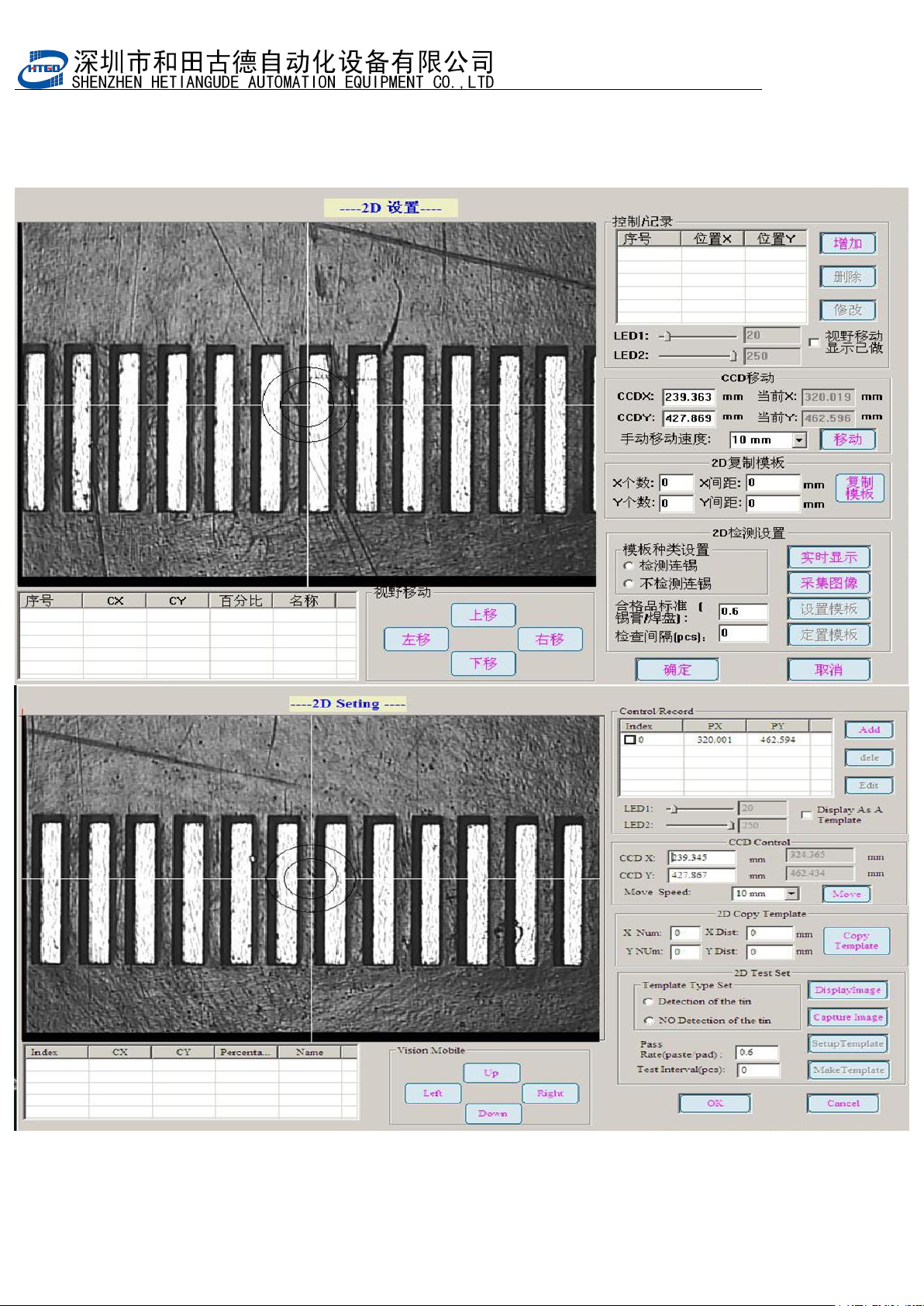

4. 点击移动，然后使用键盘上的方向键，移动到要检测的位置
Click “
移动
”(move) button and press the direction key on the keyboard. Move to the
inspection position.
图 6-4（查找检测点）Pix 6-4(search the inspection spot)
