- 42 - 6 . 在 图 3-7 中 ， 在 PCB 设置栏目下 , 输 入 P CB 的 长 200 ， 宽 100 ， 厚 1.6 三个参数。及 其它所有数据均有默认值，请根据自己的生产工艺自行修改。 Input 3 para meters under the PCB setting co lumn. S ee pix 3-7. PCB length is 2 00, width is 10 0 an d thickness i…
- 41
-
5. 单击[ ]按钮，如图 3-6，新建一个程序,如
“
test
”
，输完文件名后单击[确定]。
进
入
test
程序的设置。如图
3-7
，
3-8
，
3-9
。
Click ” button to create a new application. See Pix 3-6. Name the application
test and click “确定”to go into the setting of the test application. See Pix 3-7, 3-8, 3-9.
图 3-6(要生产的 PCB 的名字)
Pix3-6(the name of the produced PCB)
- 42
-
6.在图 3-7 中，在 PCB 设置栏目下,输入 PCB 的长 200，宽 100，厚 1.6 三个参数。及
其它所有数据均有默认值，请根据自己的生产工艺自行修改。
Input 3 parameters under the PCB setting column. See pix 3-7. PCB length is 200,
width is 100 and thickness is 1.6. Other data have default and operator can revise
according to the production technology.

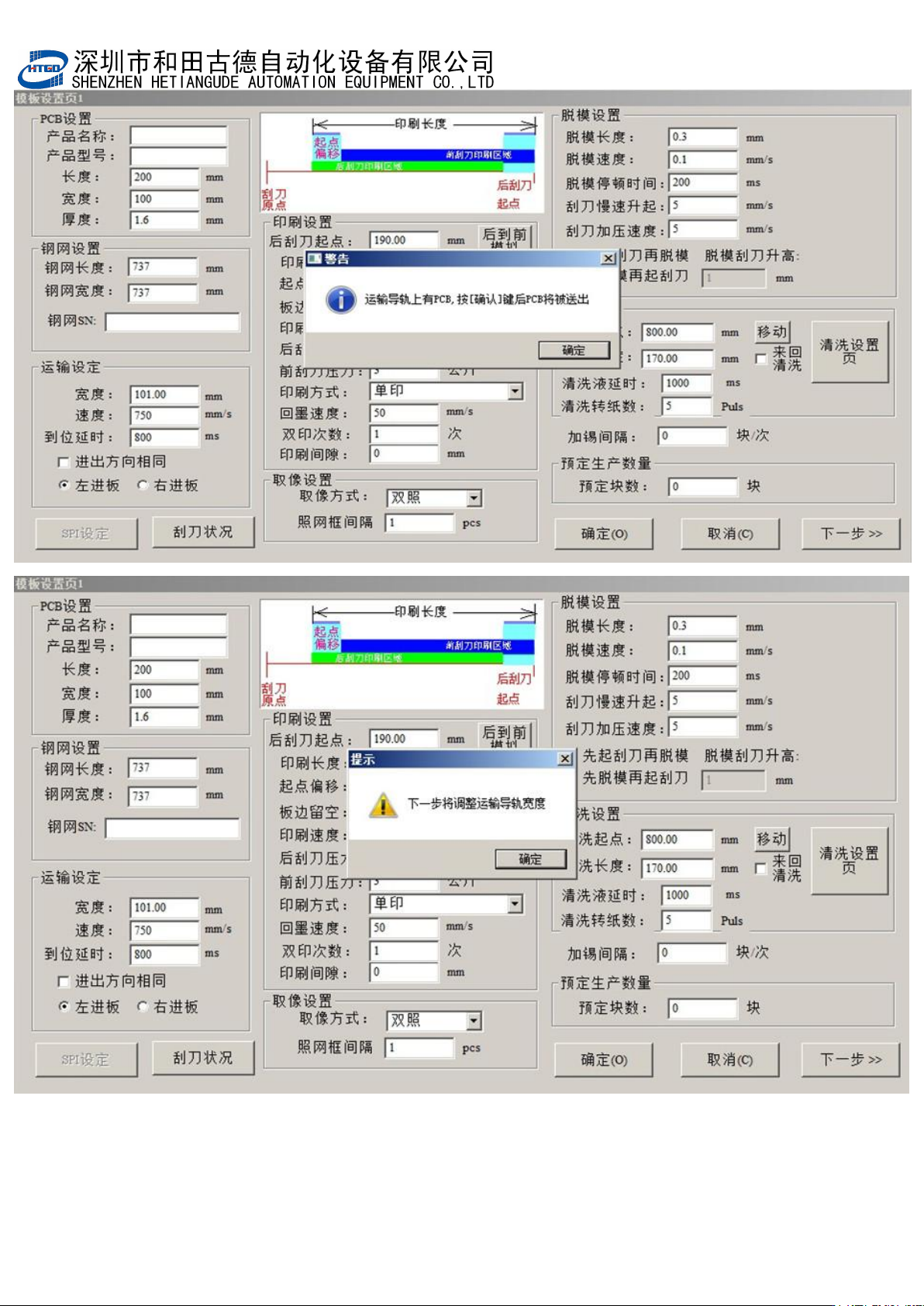

7.单击[ ]按钮，进入到 3-8 画面，单击[ 确定 ]按钮进入 3-9 画面。该界面主要
进行模板匹配设置。
Click “ ”(next step) button to go to the interface show in the pix 3-8. Click “确
定”（ok）to go to the interface show in the pix 3-9. Do the template matching setting in
this interface.
图 3-7（输入 PCB 的几何尺寸，其他参数默认，但可根据工艺自行修改）
Pix 3-7(input PCB size data, other parameters are default and these defaults can be revised according to the production technolog
- 43
-
图
3-8
