- 41 - 5 . 单击 [ ] 按钮，如图 3-6 ， 新建一个程序 , 如 “ test ” ，输完文件名后单击 [ 确定 ] 。 进 入 test 程序的设 置。如图 3-7 ， 3-8 ， 3-9 。 Click ” button t o create a new application. See Pix 3-6. Name the application test a nd click “ 确定 ”to go into th…
- 40
-
4.在图
3-4
中点击『退出』或者单击主菜单栏
[ ]
按钮，出现
3-5
画面
,
选择
“
三级权
限
”
用户，输入密码
“
HTGD
”
，点击确定。进入到
“
三级权限
”
用户环境。
Click “ 退 出 ”(exit) button in the pix 3-4 or click “ ” button in the main menu
bar. See
the interface in the pix 3-5. Select
三级权限（
level 3 permission
）
, input password
"HTGD", click 确 定 and go to the user environment of Level 3 permission
用户权限说明
:
一级权限为最低操作者使用，可以调用旧程序及生产操作。
二级权限有除机器参数与刮刀设置外所有权限。
三级权限可以修改机器参数 3、4 与刮刀设置
Rights management explanation:
Level 1 permission（一级权限） is for the lowest-level operator. Operator can uses old program
and production operation.
In level 2 permission（二级权限）, there are all permissions excluding the parameter setting of
equipment and scraper.
In level 3 permission （ 三级权限）, operator can revise parameter 3,4 of the equipment and
scraper setting.
图
3-5(
选择不同权限用户并输入对应的用户密码
)
Pix 3-5(Select the permission and input the corresponding password)
- 41
-
5. 单击[ ]按钮，如图 3-6，新建一个程序,如
“
test
”
，输完文件名后单击[确定]。
进
入
test
程序的设置。如图
3-7
，
3-8
，
3-9
。
Click ” button to create a new application. See Pix 3-6. Name the application
test and click “确定”to go into the setting of the test application. See Pix 3-7, 3-8, 3-9.

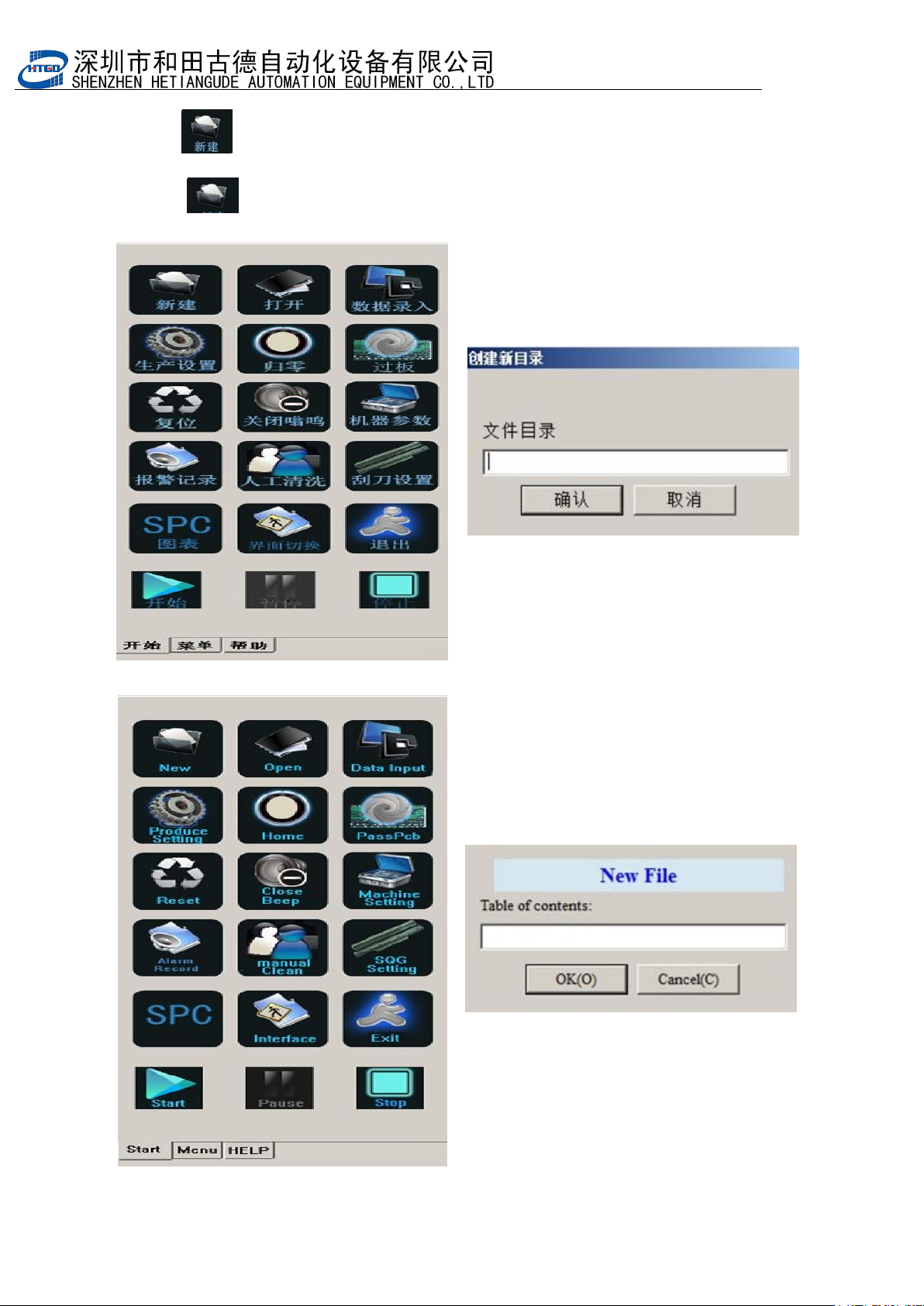

图 3-6(要生产的 PCB 的名字)
Pix3-6(the name of the produced PCB)
- 42
-
6.在图 3-7 中，在 PCB 设置栏目下,输入 PCB 的长 200，宽 100，厚 1.6 三个参数。及
其它所有数据均有默认值，请根据自己的生产工艺自行修改。
Input 3 parameters under the PCB setting column. See pix 3-7. PCB length is 200,
width is 100 and thickness is 1.6. Other data have default and operator can revise
according to the production technology.
7.单击[ ]按钮，进入到 3-8 画面，单击[ 确定 ]按钮进入 3-9 画面。该界面主要
进行模板匹配设置。
Click “ ”(next step) button to go to the interface show in the pix 3-8. Click “确
定”（ok）to go to the interface show in the pix 3-9. Do the template matching setting in
this interface.

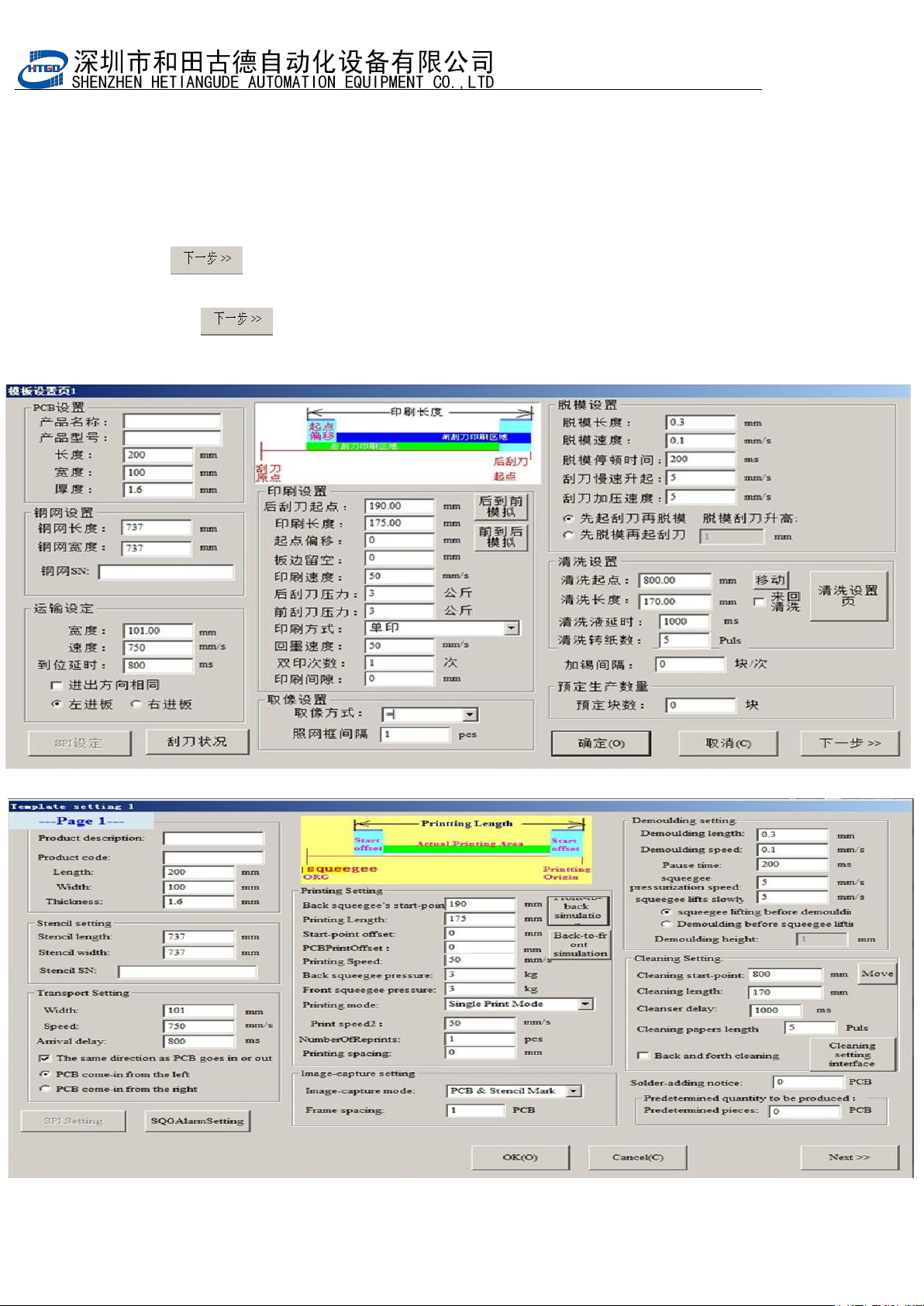

图 3-7（输入 PCB 的几何尺寸，其他参数默认，但可根据工艺自行修改）
Pix 3-7(input PCB size data, other parameters are default and these defaults can be revised according to the production technolog
