7：
：复位按钮。单击该按钮后机器各信号复位。单击该按钮不会出现任何
界面。
: Reset. All signals will reset by clicking this button. There is no
interface display by clicking this button
8： ：
关闭蜂鸣按钮，单击该按钮后报警声音关闭，单击改按钮不会出现任何界面
: Turn off buzzer. The alarm sound fades by clicking this button.There
is no interface display by clicking this button.
9． ：机器参数设置。点击该按钮可以对机器个参数进行设置。如图
4-7，4-8，4-9，4-10。
: Printer parameter setting. Set the parameters by clicking this button.
See pix 4-7
，
4-8
，
4-9
，
4-10.

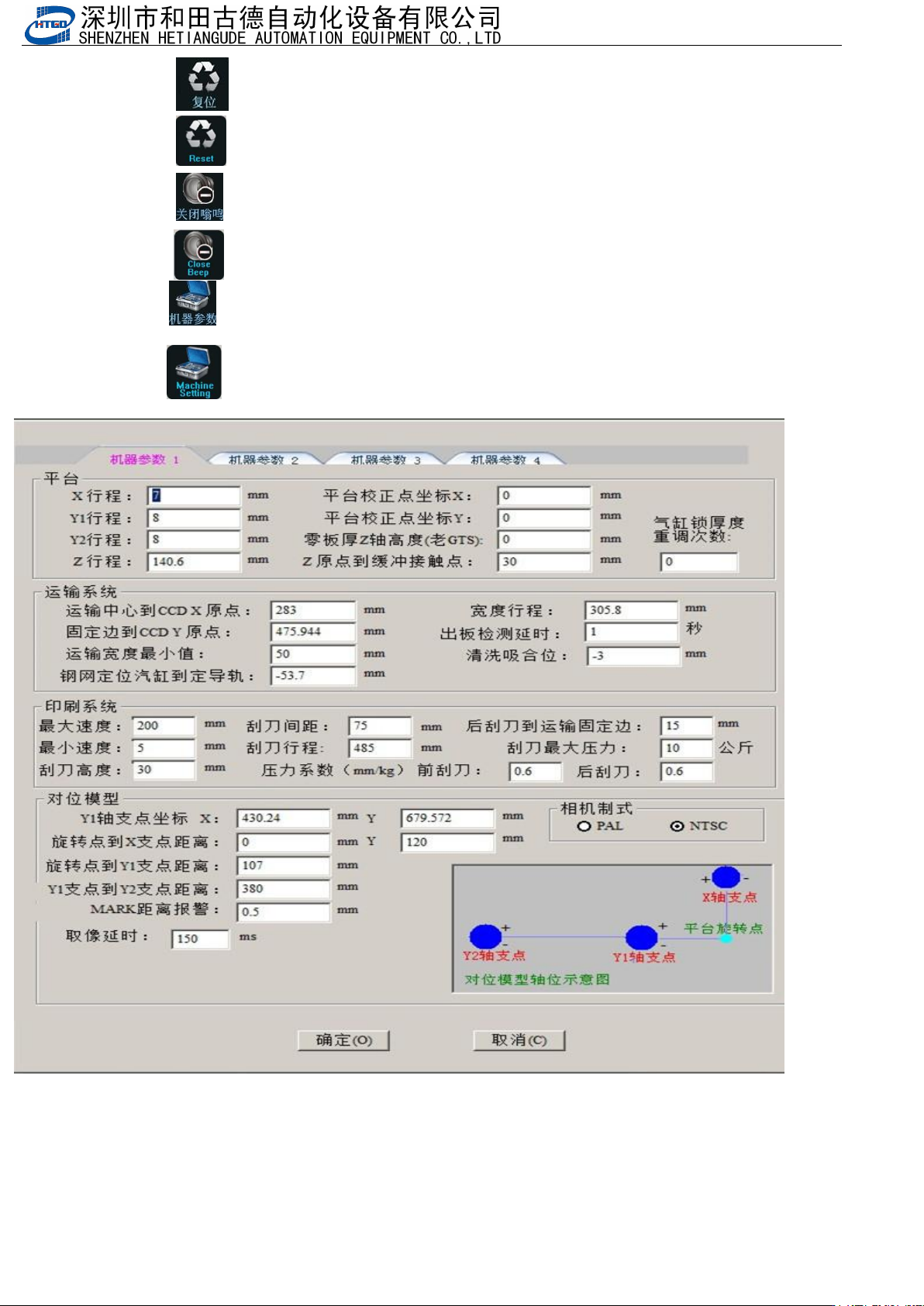

图 4-7（机器参数 1）
- 78
-

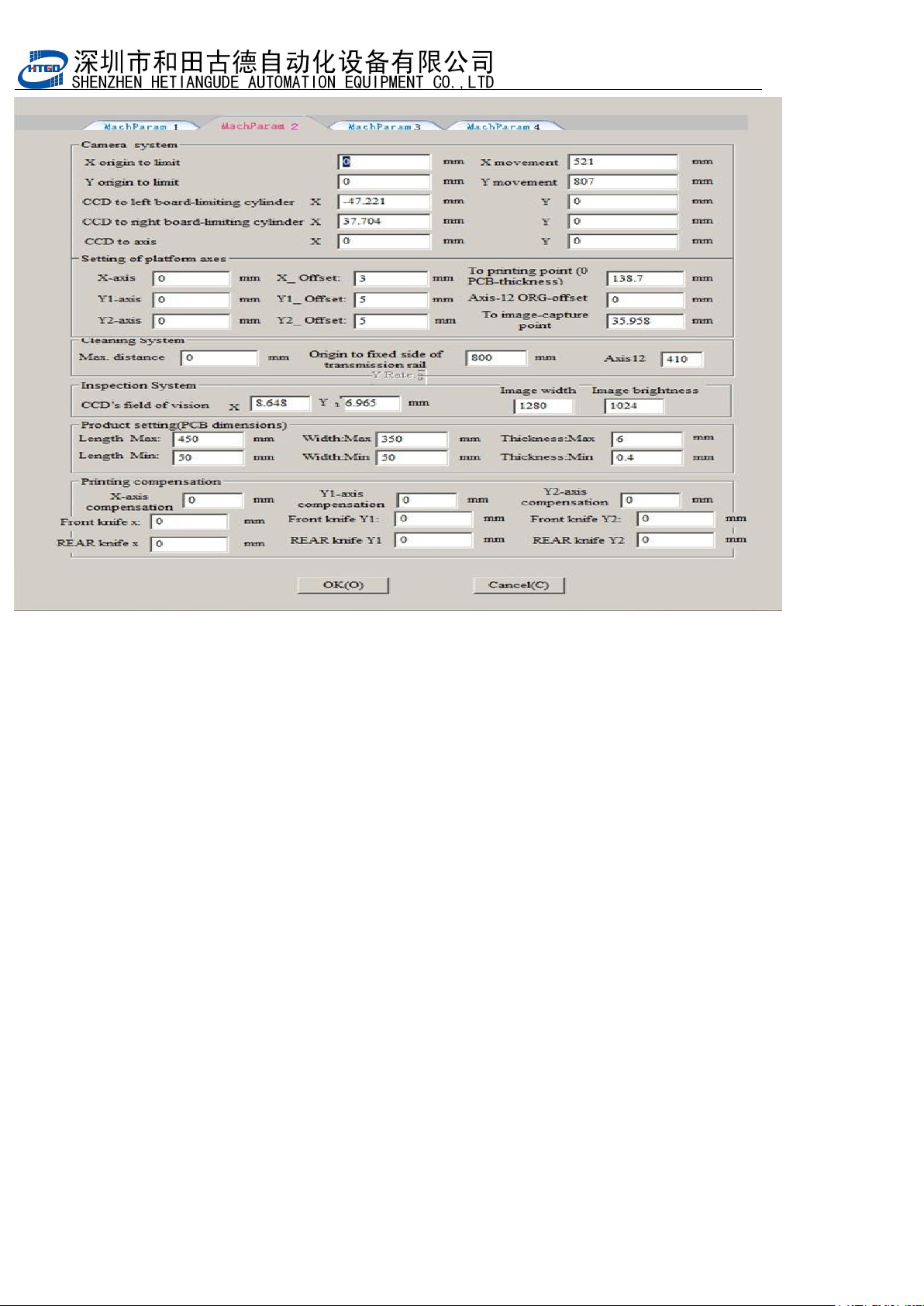

Pix 4-8(printer parameter 2)
机器参数一：如图 4-7 Printer parameter 1. See pix 4-7.
A．平台 platform
主要进行平台各轴行程的设置；
Do the setting on the movement of the axes.
B．运输系统 transmission system
设置运输导轨的最大/最小宽度、运输导轨固定边到 CCD 原点的距离、PCB 到位延时
及运输导轨中心到
CCD X
原点的距离等；
Set the Max/Min width of transmission rail, the distance between the fixed side of
transmission rail and CCD origin, the delay arrive of PCB, the distance between the centre
of transmission rail and X origin of CCD.
C．印刷系统 Printing system
设置刮刀横梁的行程、前刮刀到运输固定边的距离、刮刀移动的最大/最小速度及刮刀的
最大压力；
Set the movement of the scraper beam, the distance between front scrape and the
fixed side of transmission rail, the removed max/min speed of scraper and the max
pressure of scrape.
D
．对位模型
matching model
