- 117 - 按钮，在弹出的对话框中设置参数，印刷机 S PC 参数需要与图 7-4 中的参数一致。 Click “S PC” button in HTGD software main interface. It will start the SPC pro gram. Click“ 设 置 ” （ setting ） button to set parameters in the pop-up dialog b ox. Printe…
- 117
-
按钮，在弹出的对话框中设置参数，印刷机 SPC 参数需要与图 7-4 中的参数一致。
Click “SPC” button in HTGD software main interface. It will start the SPC program. Click“设置”
（
setting
）
button to set parameters in the pop-up dialog box. Printer SPC parameters need
to be consistent with the parameters in pix 7-4.
图 7-4
Pix 7-4
5、回到 HTGD 软件主界面，确认生产设置中的选项跟图 7-3 一致，点软件界面上的开始按
钮，将 PCB 放入机器轨道一端，开始测试。点击HTGD软件主界面上
“
SPC
”
按钮。采样
100 次。得出图 7-5 或者图 7-6 中的结果。
Back to HTGD main interface and confirm the options in the production settings are
consistent with the options in pix 7-3. Click “开始”（start） button in the software interface.
Put the PCB into the end of the machine track and start test. Click “SPC” button in
HTGD software main interface. Do the sampling 100 times. Get the results in pix 7-5 and
pix 7-6.
- 118
-

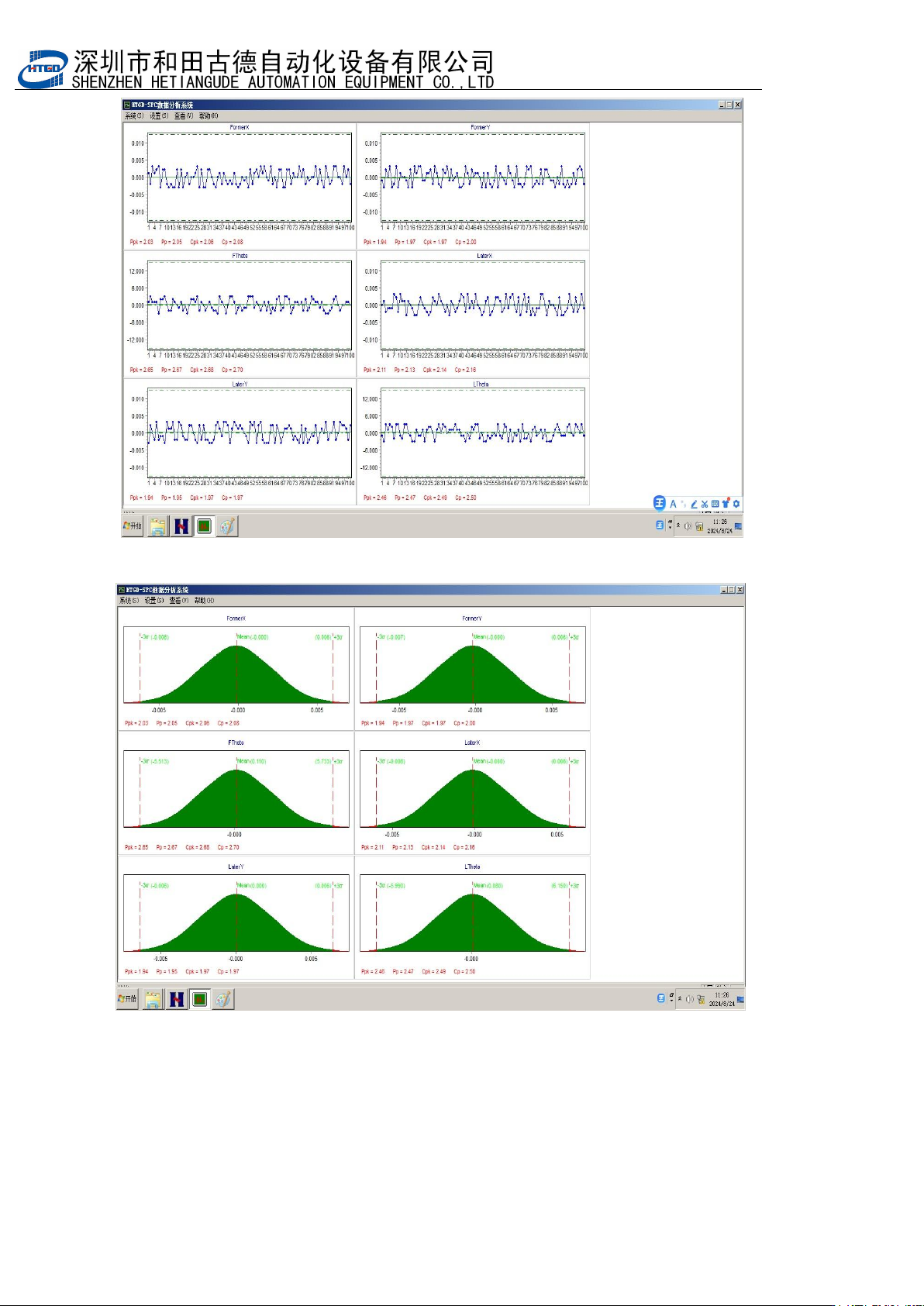

图 7-5
Pix 7-5
Pix 7-6
注意：测试期间会弹出图
7-7
显示测试
2D
的画面，这个不用管。软件要求是这样的。
Note: Pix 7-7 which is the 2D test picture will come out during the test. Please do not worry
about this. It is the requirement from the software
