1.5.10. H01 HEAD 2/5 1.5.10. H01 ヘッド 2/5 UH00652 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA60706 1 SLEEVE スリーブ OT 2 PM20282 1 CAP キャップ FE 3 PZ30441 1 SPRIN…
1. PARTS PLACING / 部品装着
112
PTS-NXT-10JE Vol.1

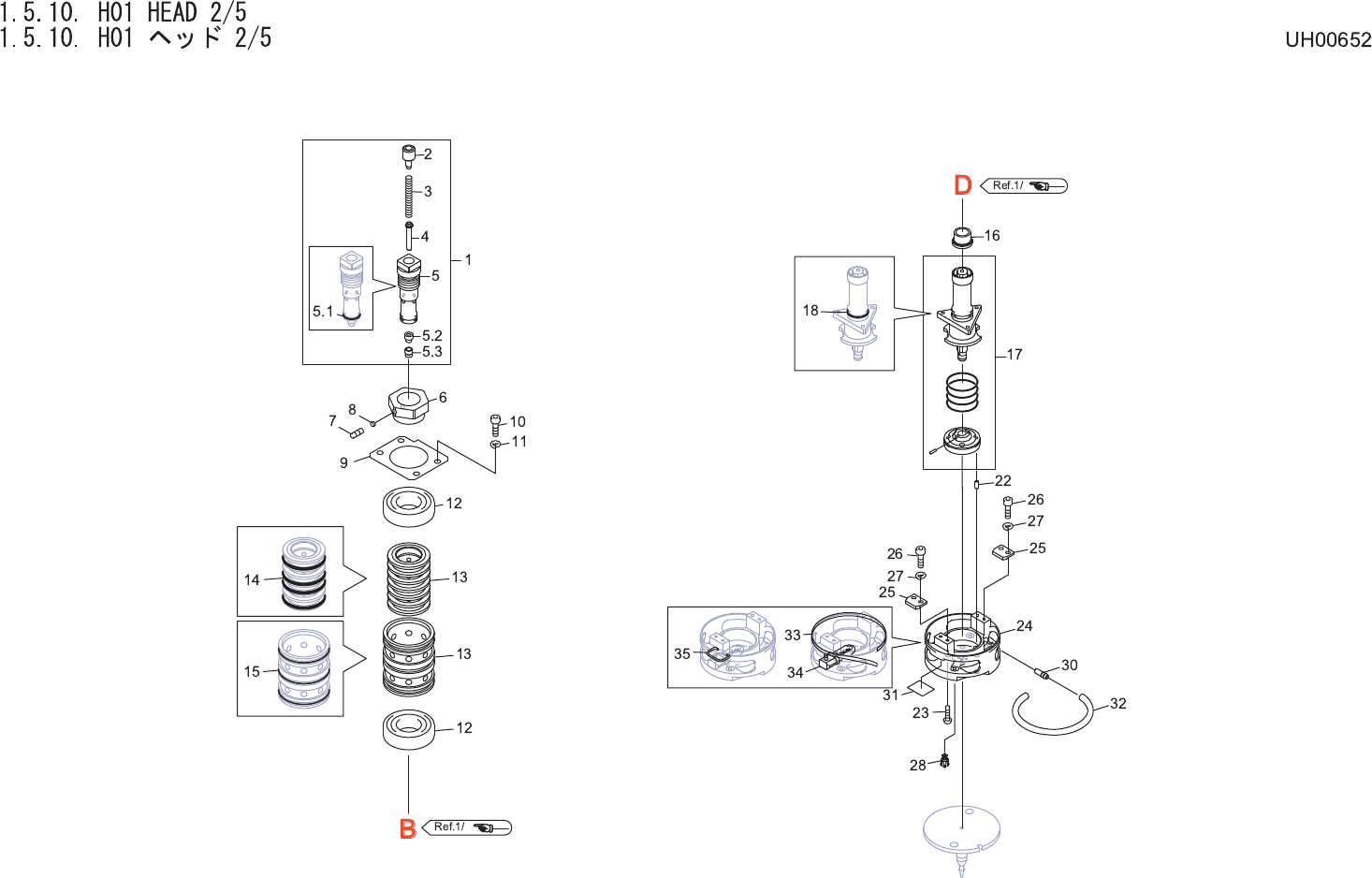

1.5.10. H01 HEAD 2/5
1.5.10. H01 ヘッド 2/5 UH00652
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA60706 1 SLEEVE スリーブ OT
2 PM20282 1 CAP キャップ FE
3 PZ30441 1 SPRING スプリング FE
4 PM36082 1 PIPE パイプ FE
5 PM20324 1 SLEEVE スリーブ FE
5.1 A5202W 1 O RING Ｏリング ﾟ6.60X0.81(NBR) OT
5.2 PM20293 1 COLLAR カラー FE
5.3 H1339A 1 PAD, VACUUM パット バキューム KP- 3.5-N OT
6 PM11691 1 NUT, LOCK ナット ロック AL
7 N4018A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
8 K5613A 1 BLOCK 駒 SM-301E OT
9 PB06641 1 RETAINER, BEARING 押え ベアリング FE
10 H5268T 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
11 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
12 H42220 1 BEARING ベアリング 7901CTYDBC7P5 OT
13 PM20304 1 COLLAR, BEARING カラー ベアリング AL
14 H1166T 4 PACKING パッキン MY-16 OT
15 A52030 3 O RING Ｏリング ﾟ21.50X1.50(NBR) OT
16 AA61304 1 SPACER スペーサ OT
17 AA1TM04 1 SHAFT, SPLINE シャフト スプライン OT
18 A5203A 1 O RING Ｏリング ﾟ8.31X1.00(NBR) OT
22 H2168A 1 PIN, PARALLEL ピン 平行 ﾟ1.6X4Aｼｭ(ｽﾃﾝﾚｽ) OT
23 PZ11901 4 SCREW, C/R PAN 小ネジ 十穴鍋 FE
24 AA1FR03 1 FLANGE フランジ OT
25 PZ11671 2 STOPPER ストッパ OT
26 H5266A 4 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
27 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
28 PH00274 2 PIN, CLAMP ピン クランプ OT
30 PM11721 1 PLUG プラグ FE
31 PS00811 1 SHEET シート PL
32 PZ09531 1 HOSE, AIR ホース エアー OT
33 PS01220 1 SEAL シール PL
34 AA1FZ04 1 FILTER フィルタ OT
35 PZ22531 1 HOOK フック FE
