2.7. PARTS CAMERA(HIGH RESOLUTION CAMERA) 2.7. パーツカメラ(高分解能カメラ) UG00811 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 H2093E 2 PIN, PARALLEL ピン 平行 ﾟ4X10 Aｼｭ ｽﾃﾝﾚｽ…
AA
Ref.
PARTS CAMERA LIGHT
1
10
6
10
12
11
1
14
7
8
9
10
10
15
16
2
5
4
3
13
5
4
3
5
4
3
UG00811
2. VISION SYSTEM / 画像処理
142
PTS-NXT-10JE Vol.1

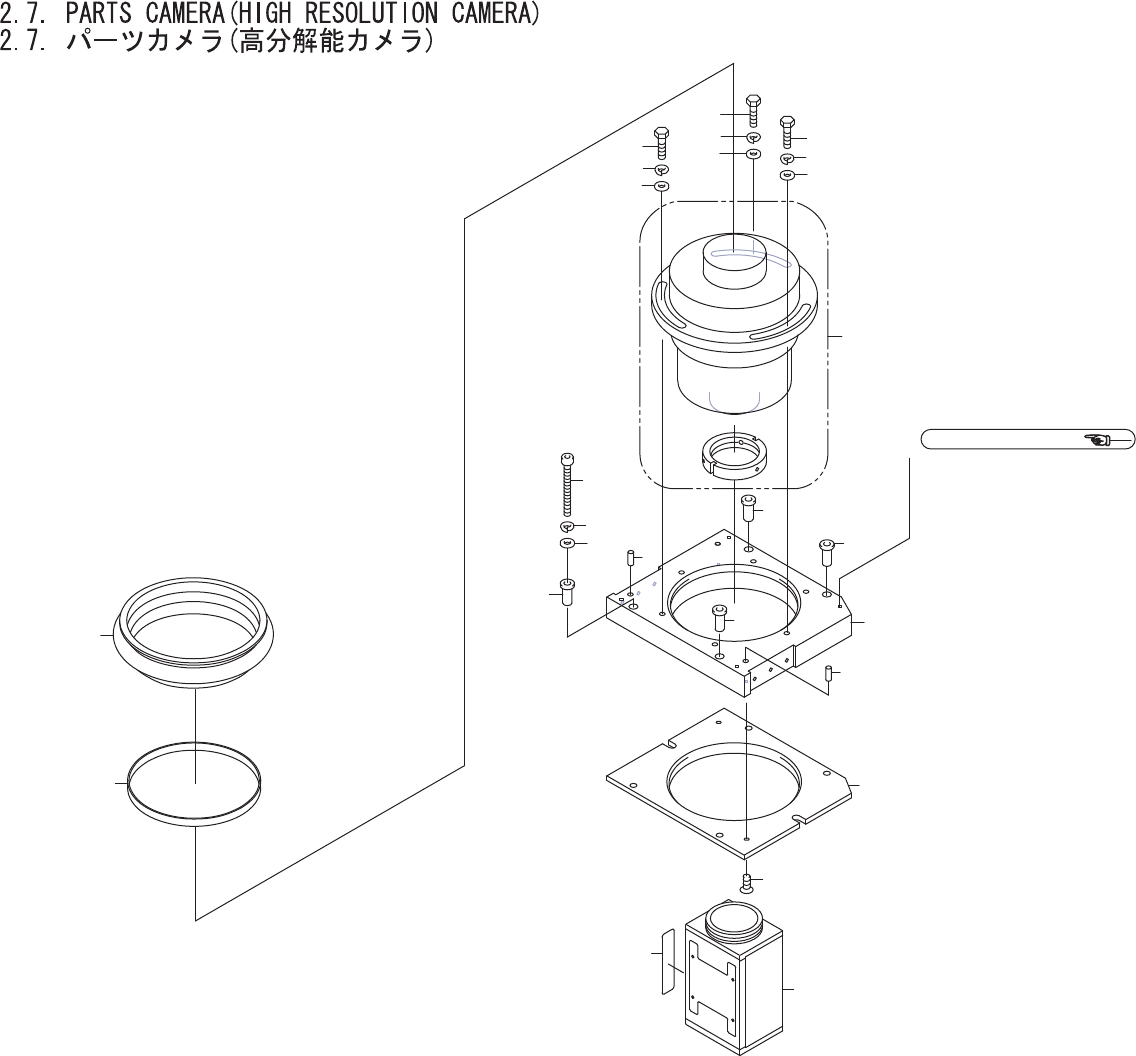

2.7. PARTS CAMERA(HIGH RESOLUTION CAMERA)
2.7. パーツカメラ(高分解能カメラ) UG00811
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2093E 2 PIN, PARALLEL ピン 平行 ﾟ4X10 Aｼｭ ｽﾃﾝﾚｽ OT
2 XR00331 1 LENS レンズ OT
3 H5178A 3 BOLT, HEX ボルト 六角 M05X020 FE
4 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 W1044A 3 WASHER, FLAT ワッシャ 平 4W- 5 FE
6 PM82981 1 BKT ＢＫＴ FE
7 H5295A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
8 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1040S 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
10 PJ06591 4 BUSHING ブシュ OT
11 PH00371 1 BKT ＢＫＴ OT
12 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
13 XK00795 1 CAMERA カメラ OT
14 PX04771 1 SEAL, BAR CODE シール バーコード OT
15 PG04703 1 SEAL, RUBBER シール ゴム PL
16 PJ19410 1 COLLAR, SPACER カラー スペーサ PL
2. VISION SYSTEM / 画像処理
143
PTS-NXT-10JE Vol.1
AA
Ref.

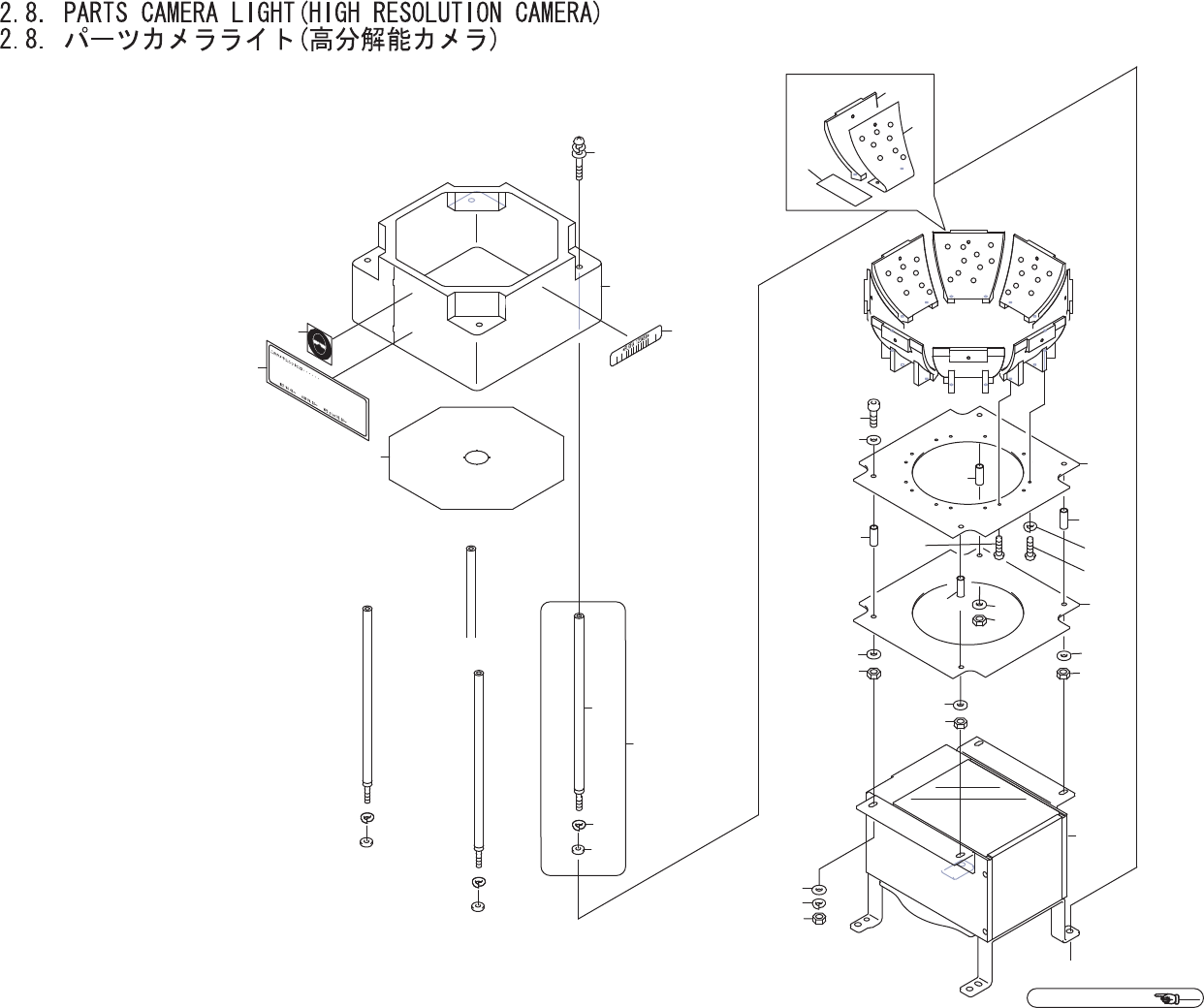

PARTS CAMERA
12
15
14
13
7
6
21
20
20
22
20
20
18
17
17
22
22
22
15
15
15
16
22
15
43
44
49
8
11
10
48
2
1
5
23
3
UG00811
2. VISION SYSTEM / 画像処理
144
PTS-NXT-10JE Vol.1
