7.1.2. M3S-DEVICE PALLET 2/2
7.1.2. M3S-デバイスパレット 2/2 UD01633
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
82 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
83 PM35453 1 PIN, DIAMOND-SHAPED ピン ダイヤ FE
84 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
85 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
86 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
87 PM02614 1 PLATE プレート FE
88 PJ02942 2 HOLDER, CONNECTOR ホルダ コネクタ PL
89 K5256M 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X020 FE
90 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
91 PB01575 1 PLATE, WELDED プレート 熔接 FE
92 H5275A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
93 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
94 PB01568 1 BKT ＢＫＴ FE
95 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
96 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
97 PB01556 1 SHEET シート PL
98 K5174D 1 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X008P=4 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞｽ FE
99 PM02544 4 SPACER スペーサ FE
101 PB14503 1 COVER カバー FE
102 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
103 W1010A 4 WASHER, CONICAL ワッシャ 皿 M-3-L FE
104 XK03540 1 BOARD, PRINTED CIRCUIT 基板 プリント FH1206J0 OT
105 AA68N02 1 SHUTTER シャッタ OT
106 PB78733 1 BKT ＢＫＴ FE
107 PB77590 1 SHUTTER シャッタ FE
108 PB77611 1 NUT ナット FE
109 PM02DD1 2 WASHER ワッシャ FE
110 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
111 PZ34303 1 SPRING, TENSION スプリング 引張 FE
112 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
113 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
7. PARTS SUPPLY / 部品供給
27
PTS-NXT-10JE Vol.3
KK
II
JJ
HH
HH
II
FF
GG
14
15
15
18
19
19
27
20
21
16
17
27
22
28
29
29
25
26
26
25
28
29
29
24
23
24
32
38.1
38.2
38.3
38.1
38.2
38.3
34
39
41
39
35
38
40
37
34
38
40
36
36
34
34
34
33
33
37
37
37
37
2
1
10
30
11
12
13
31
UD01343
7. PARTS SUPPLY / 部品供給
28
PTS-NXT-10JE Vol.3

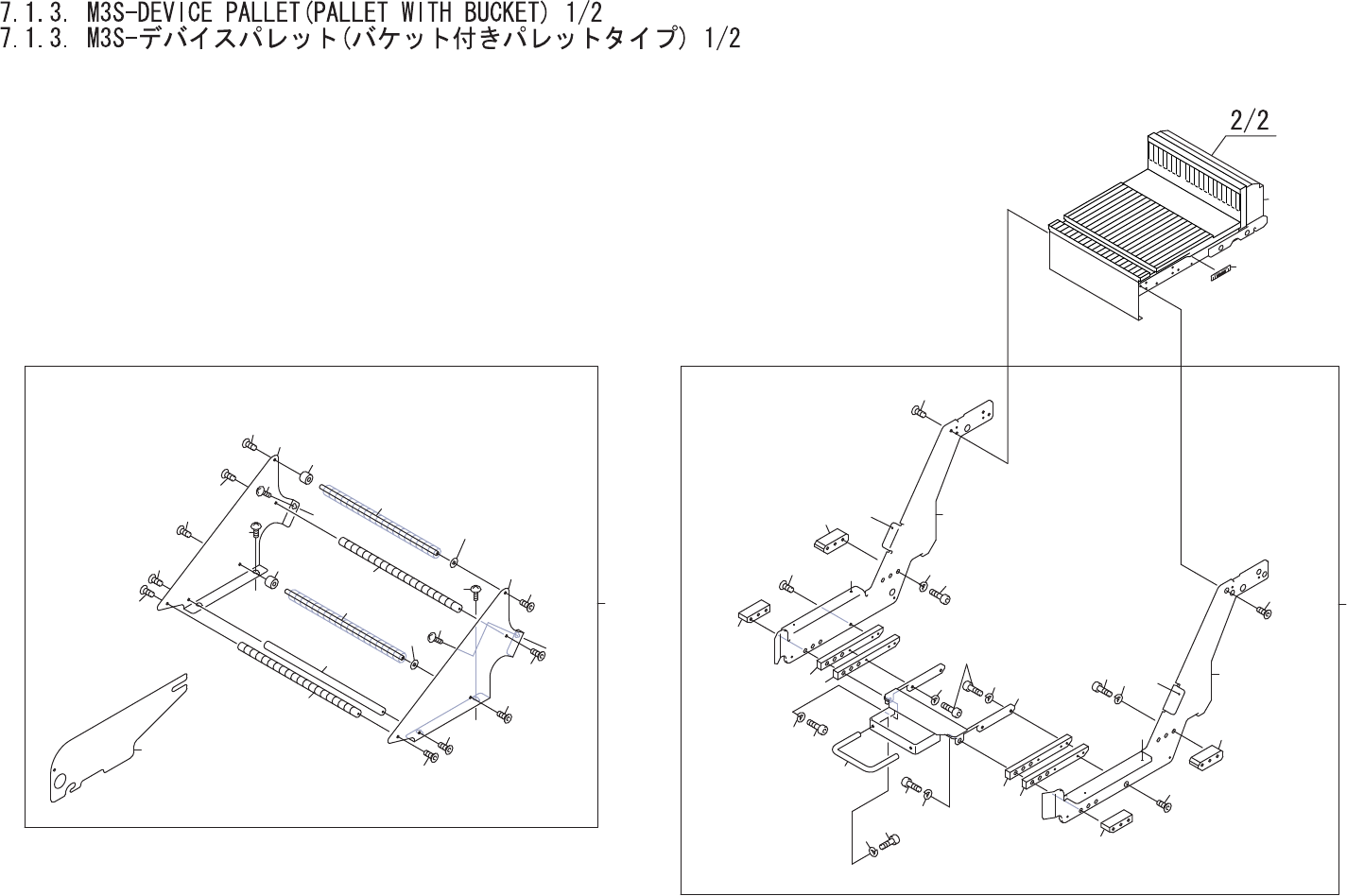

7.1.3. M3S-DEVICE PALLET(PALLET WITH BUCKET) 1/2
