PTS-NXT-10JE.pdf - 第213页
This page intentionally blank. 3. BASE / ベース 213 PTS-NXT-10JE Vol.1
3.1.3. 4M-BASE 8/11 UB00782(4Mベース(増設型)／4M Dependent Base)
3.1.3. 4M-ベース 8/11 UB00938(4Mベース(自立型)／4M Independent Base)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
69 AA0ZS01 2 SENSOR センサ OT
70 PM48601 4 SHAFT シャフト FE
71 S1020A 8 CIR-CLIP サークリップ ST-EW- 2 FE
72 PM48641 2 ROLLER ローラ FE
73 PB26662 2 DOG ドッグ FE
74 PZ13691 2 SPRING, TORSION スプリング ネジリ FE
75 S3276A 2 SW ＳＷ AGX306 FE
76 PB27961 2 BKT, SENSOR ＢＫＴ センサ FE
77 H5297A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
78 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
79 W1050A 4 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
80 PB45182 2 COVER カバー FE
81 PX08391 1 NAMEPLATE 銘板 OT
82 EEBR3610 1 SEAL シール OT ﾘｻｲｸﾙﾏｰｸ
3. BASE / ベース
212
PTS-NXT-10JE Vol.1
This page intentionally blank.
3. BASE / ベース
213
PTS-NXT-10JE Vol.1

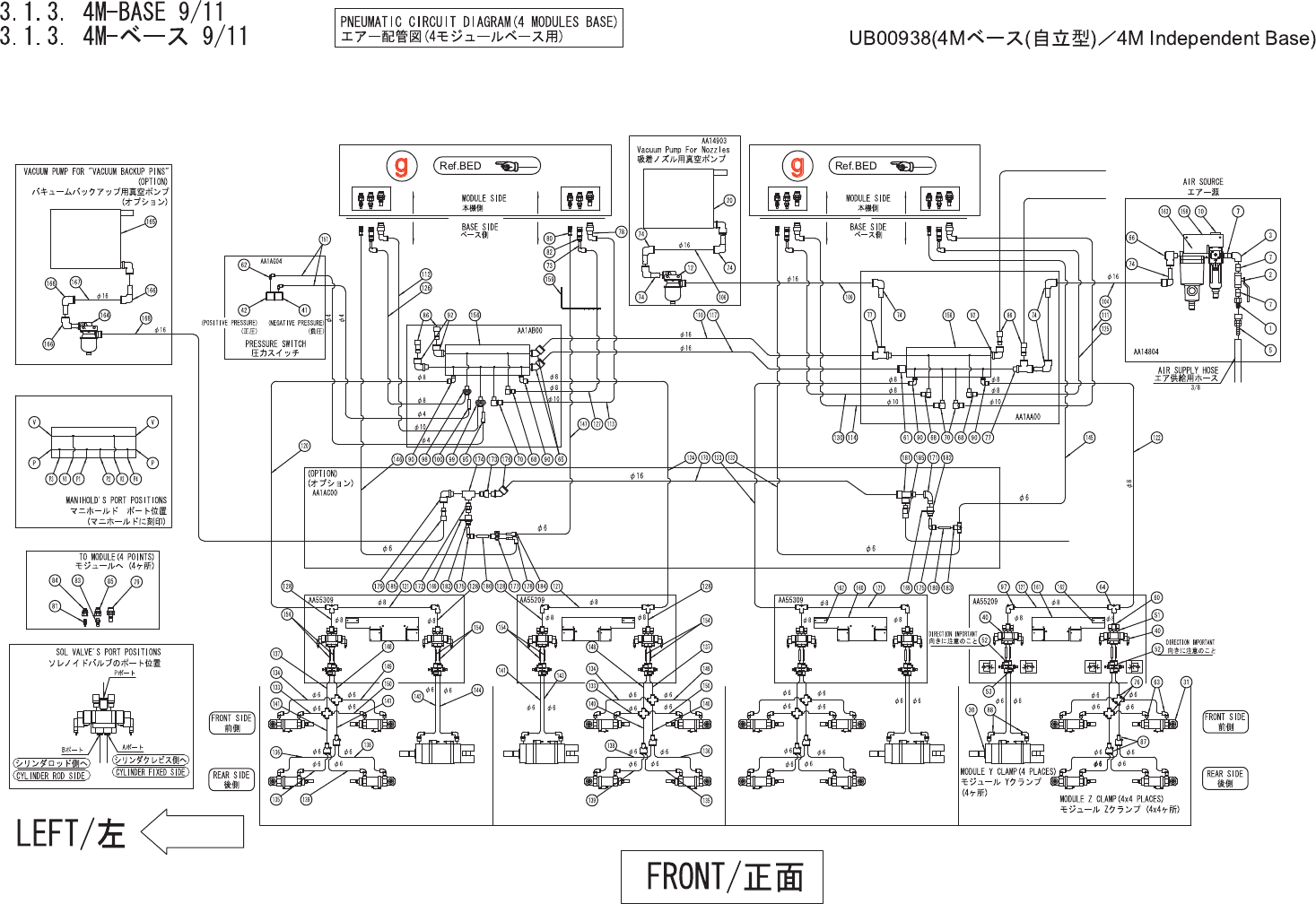

3. BASE / ベース
214
PTS-NXT-10JE Vol.1
