PTS-NXT-10JE.pdf - 第299页
This page intentionally blank. 4. MODULE / モジュール 299 PTS-NXT-10JE Vol.1
4.2.5. SEAMLESS COVER-BETWEEN BASE
4.2.5. シームレスカバー ベース間 UJ01012
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 PB43643 1 COVER カバー FE
39 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
40 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
41 PB43633 1 COVER カバー FE
42 K5172L 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
43 PZ20700 1 SEAL シール PL "With-With CPU" "CPU有有"
44 PZ20710 1 SEAL シール PL
"With-Without CPU" "CPU有無"
45 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
46 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
47 W1087X 1 WASHER ワッシャ WSSB10-3-2 OT
48 PM74221 1 SHAFT シャフト FE
49 S3019R 1 SPRING スプリング WY8-70 OT
50 W1087Z 1 WASHER ワッシャ WSSB10-6-2 OT
51 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
52 W1022A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
4. MODULE / モジュール
298
PTS-NXT-10JE Vol.1
This page intentionally blank.
4. MODULE / モジュール
299
PTS-NXT-10JE Vol.1

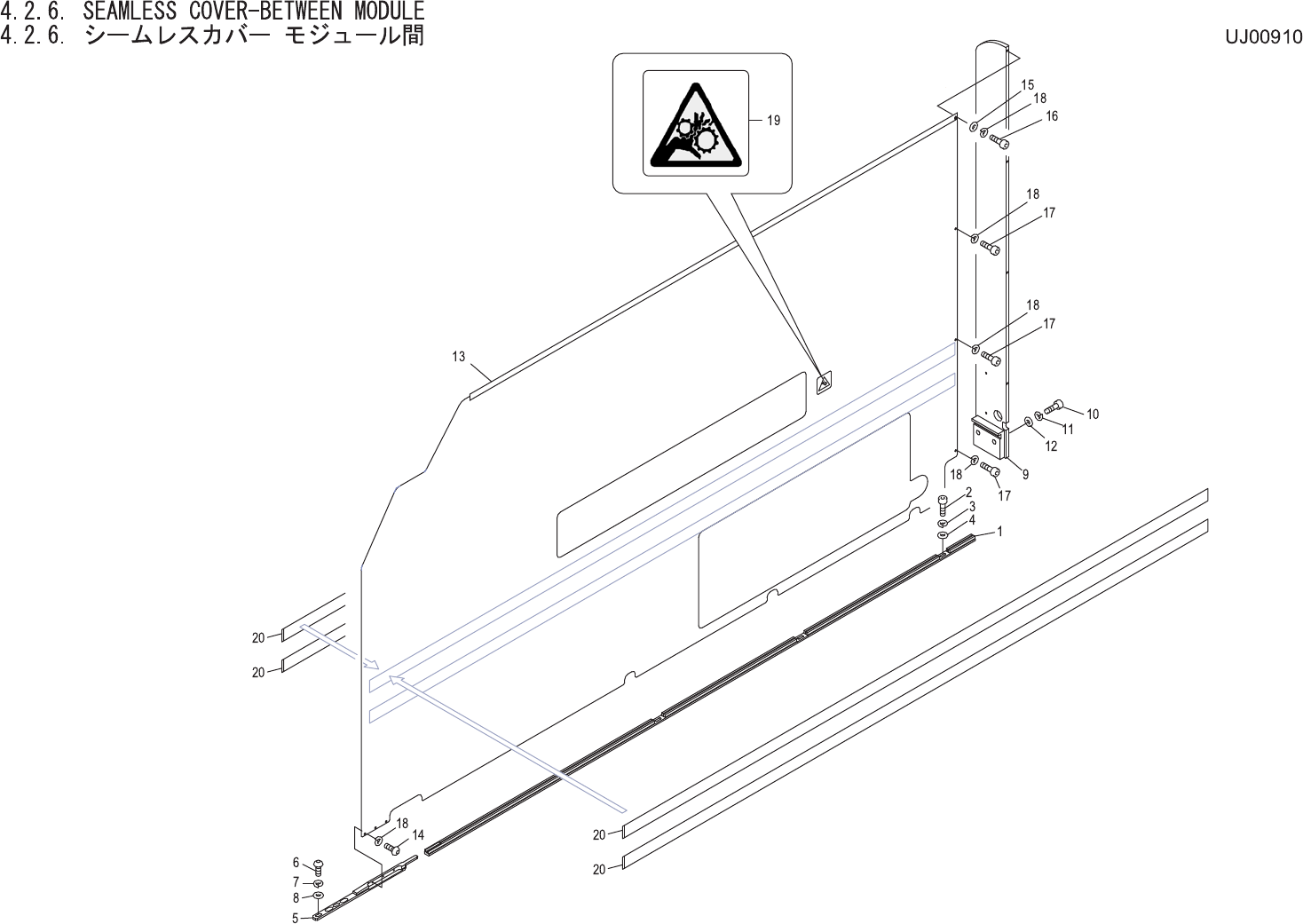

4. MODULE / モジュール
300
PTS-NXT-10JE Vol.1
