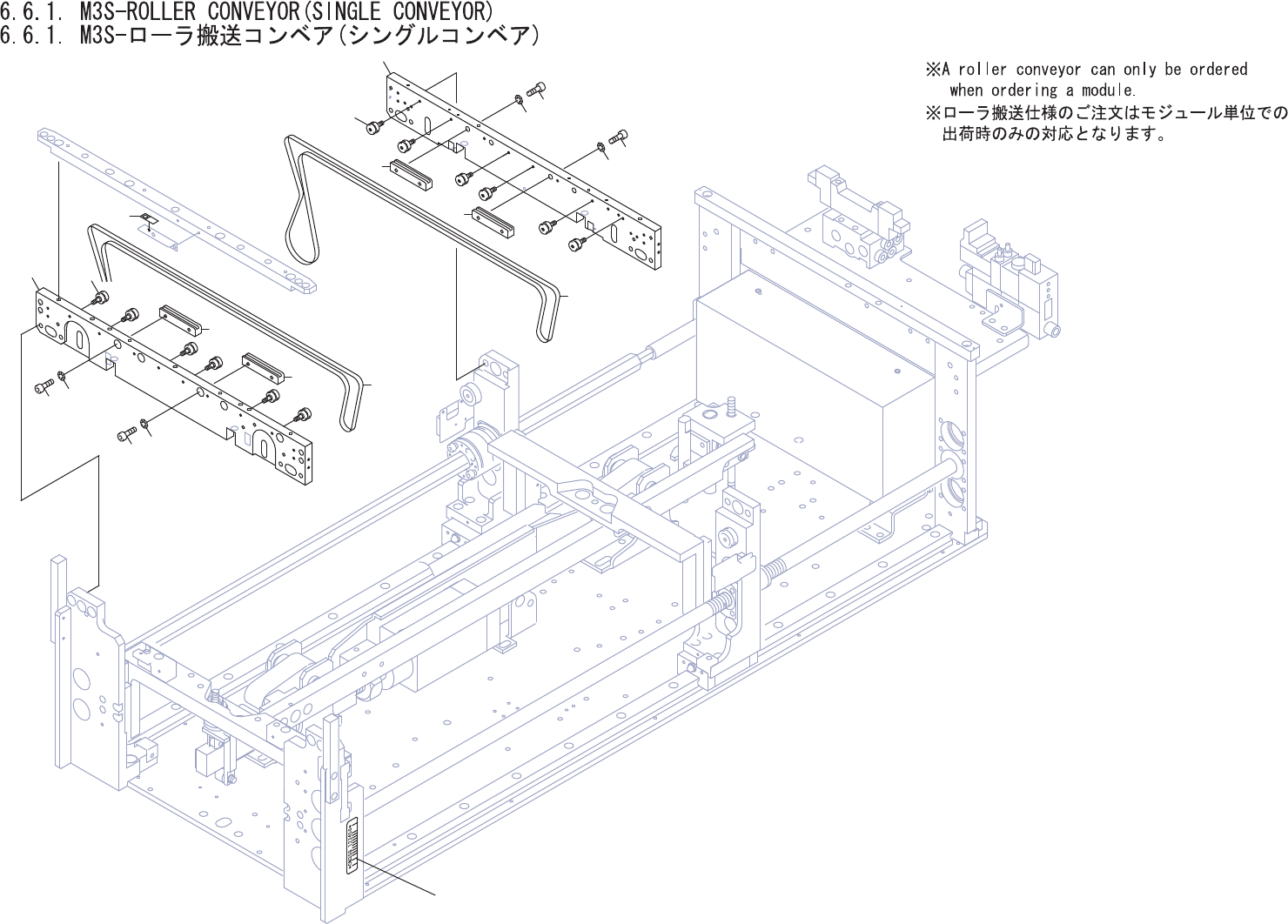

6.6.1. M3S-ROLLER CONVEYOR(SINGLE CONVEYOR)
6.6.1. M3S-ローラ搬送コンベア(シングルコンベア) AA3AD03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM023Y1 1 PLATE プレート FE
4 PM023Z1 1 PLATE プレート FE
5 PX03950 1 SEAL シール PL
6 PX03850 1 SEAL, BAR CODE シール バーコード OT
7 XB02940 2 CONVEYOR, BELT コンベア ベルト OT
8 XR00320 12 ROLLER ローラ OT
9 PM03SL0 4 GUIDE, BELT ガイド ベルト OT
10 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
11 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
