8.6.1. PCU 1/4 UX04204(M3S) UX04304(M6S) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 74 H5426L 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE 75 W1106D 2 WASHER, L…

100%1 / 891
8.6.1. PCU 1/4 UX04204(M3S)
UX04304(M6S)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 PM25692 1 GEAR, SPIRAL BEVEL ギヤ　スパイラルベベル OT
42 H2065A 1 PIN, SPRING ピン　スプリング 5ﾟX40 FE
43 H4121T 1 BEARING ベアリング NAX1523 OT
44 PM87591 1 HOLDER, BEARING ホルダ　ベアリング AL
45 H5427E 4 BOLT, HEX SOCKET ボルト　六角穴 M05X018(3ｶ ｼﾛ) FE
46 W1106E 4 WASHER, LOCK ワッシャ　スプリング 5M/M(3ｶ ｼﾛ) FE
47 PM87601 2 BLOCK ブロック AL
48 H48987 2 BEARING, DRY ベアリング　ドライ JZF12-20 OT
49 H5427S 2 BOLT, HEX SOCKET ボルト　六角穴 M05X050(3ｶ ｼﾛ) FE
49.1 H5427T 2 BOLT, HEX SOCKET ボルト　六角穴 M05X055(3ｶ ｼﾛ) FE
50 W1106E 4 WASHER, LOCK ワッシャ　スプリング 5M/M(3ｶ ｼﾛ) FE
51 PM65584 1 SHAFT シャフト FE
52 W1090C 1 WASHER ワッシャ WSSB20-10-3 OT
53 N1094D 2 NUT, HEX ナット　六角 M10 3ｼｭ(3ｶ ｼﾛ) FE
54 W1106K 1 WASHER, LOCK ワッシャ　スプリング 10M/M(3ｶ ｼﾛ) FE
55 PM65562 1 GEAR, SPIRAL BEVEL ギヤ　スパイラルベベル OT
56 H2031C 1 PIN, SPRING ピン　スプリング ﾟ5X20 FE
57 XH01151 1 HANDLE ハンドル OT
58 H2063T 1 PIN, SPRING ピン　スプリング ﾟ5X25 FE
59 PB55302 1 PLATE プレート AL
60 XH00892 1 FRAME フレーム OT
61 H5428C 4 BOLT, HEX SOCKET ボルト　六角穴 M06X060(3ｶ ｼﾛ) FE
62 W1106F 4 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
63 PM93201 1 BAR バー AL
64 H54277 6 BOLT, HEX SOCKET ボルト　六角穴 M06X040(3ｶ ｼﾛ) FE
65 W1106F 6 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
66 N10034 2 NUT ナット SFB-103(M6) OT
67 H54274 2 BOLT, HEX SOCKET ボルト　六角穴 M06X025(3ｶ ｼﾛ) FE
68 W1106F 2 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
69 PB77840 1 BKT ＢＫＴ FE
70 H5425D 2 BOLT, HEX SOCKET ボルト　六角穴 M06X015(3ｶ ｼﾛ) FE
71 W1106F 2 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
72 N10034 2 NUT ナット SFB-103(M6) OT
72.1 PB00BL0 1 BKT ＢＫＴ FE
72.2 H53220 2 BOLT, HEX SOCKET ボルト　六角穴 M06X016(3ｶ ｼﾛ) FE
72.3 W1106F 2 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
72.4 N10034 2 NUT ナット SFB-103(M6) OT
73 PB65811 1 BKT ＢＫＴ FE
8. ACCESSORIES / アクセサリ
232
PTS-NXT-10JE Vol.3
8.6.1. PCU 1/4 UX04204(M3S)
UX04304(M6S)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
74 H5426L 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010(3ｶ ｼﾛ) FE
75 W1106D 2 WASHER, LOCK ワッシャ　スプリング 4M/M(3ｶ ｼﾛ) FE
76 W1043C 2 WASHER, FLAT ワッシャ　平 4W-4(3ｶ ｼﾛ) FE
77 H5309C 1 BOLT, HEX SOCKET ボルト　六角穴 M05X050ｾﾞﾝﾈｼﾞ(3ｶ ｼﾛ) FE
78 N1079H 1 NUT, HEX ナット　六角 M05(3ｶ ｼﾛ) FE
79 H54252 1 BOLT, HEX SOCKET ボルト　六角穴 M03X008(3ｶ ｼﾛ) FE
80 W1108B 1 WASHER, FLAT ワッシャ　平 M03(3ｶ ｼﾛ) FE
81 N1079F 1 NUT, HEX ナット　六角 M03(3ｶ ｼﾛ) FE
93 PB80011 1 COVER カバー FE
94 K5172L 4 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
95 PZ17691 1 SEAL シール PL
96 PB00GX0 1 COVER カバー FE
97 K5172L 4 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
98 PX06171 1 SEAL, BAR CODE シール　バーコード OT M3S
99 PX06181 1 SEAL, BAR CODE シール　バーコード OT M6S
100 PB60540 2 BKT ＢＫＴ FE T parts
101 H5428X 2 BOLT, HEX SOCKET ボルト　六角穴 M08X055(3ｶ ｼﾛ) FE T parts
102 W1106G 2 WASHER, LOCK ワッシャ　スプリング 8M/M(3ｶ ｼﾛ) FE T parts
102.1 N1079L 2 NUT, HEX ナット　六角 M08(3ｶ ｼﾛ) FE T parts
103 PB66530 2 BKT ＢＫＴ FE T parts
104 H5353K 2 BOLT, HEX SOCKET ボルト　六角穴 M08X105(3ｶ ｼﾛ) FE T parts
105 W1106G 2 WASHER, LOCK ワッシャ　スプリング 8M/M(3ｶ ｼﾛ) FE T parts
106 N1079L 2 NUT, HEX ナット　六角 M08(3ｶ ｼﾛ) FE T parts
107 PB000A0 1 SLIDER スライダ FE
108 PM82132 2 COLLAR カラー FE
109 H5426M 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012(3ｶ ｼﾛ) FE
110 W1106D 2 WASHER, LOCK ワッシャ　スプリング 4M/M(3ｶ ｼﾛ) FE
111 W1043C 2 WASHER, FLAT ワッシャ　平 4W-4(3ｶ ｼﾛ) FE
112 S2003L 1 SHAFT シャフト BSPO 4-20 OT
113 H3038Z 1 HOOK フック BSPO 4-15 OT
114 PZ21161 1 SPRING, TENSION ス
プ
リン
グ
引張 FE
8. ACCESSORIES / アクセサリ
233
PTS-NXT-10JE Vol.3

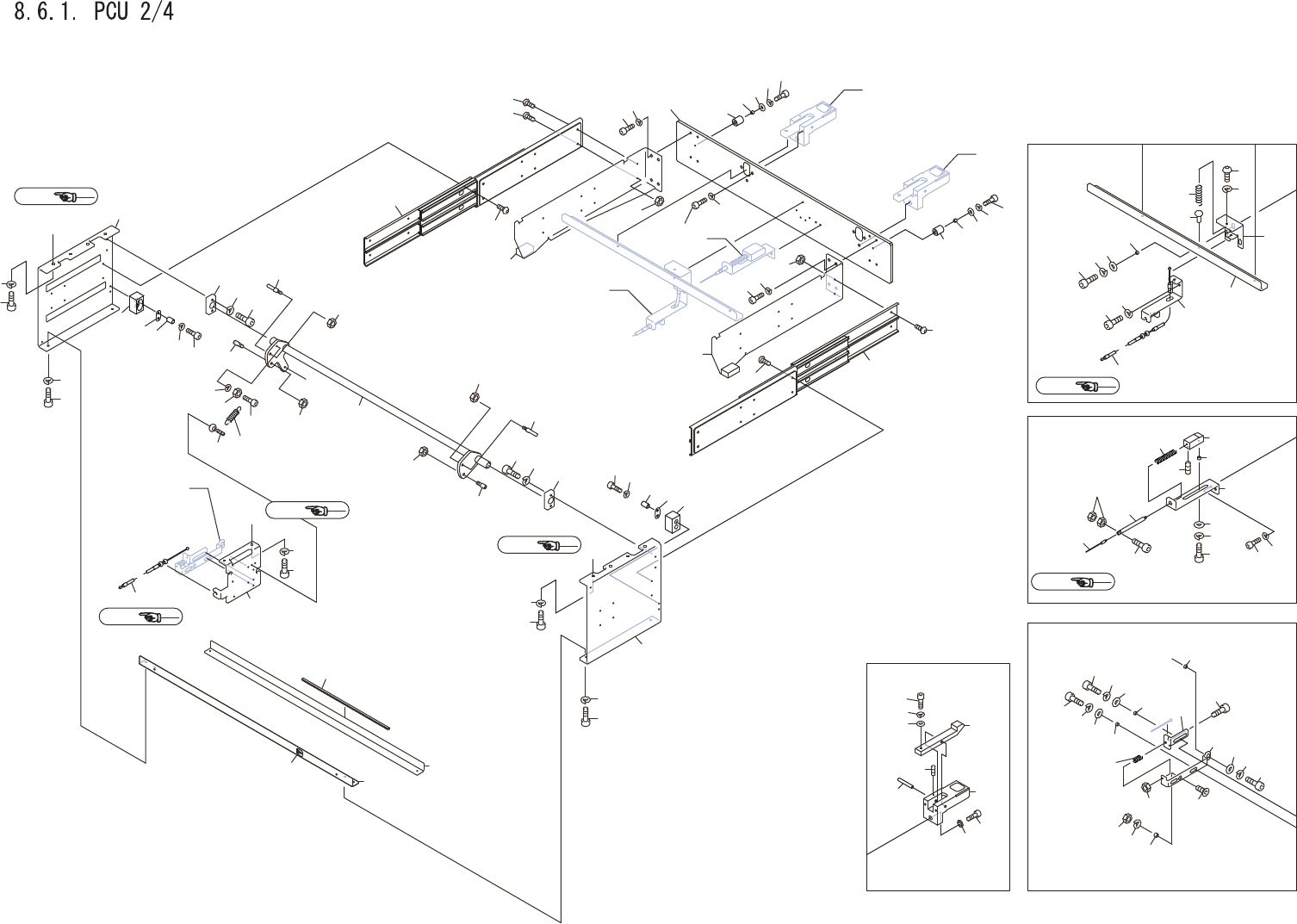

Y
X
X
DETAIL X
DETAIL W
AA
BB
Ref.1/
Ref.1/
DETAIL Y
W
EE
Z
CC
Ref.1/
EE
DETAIL Z
HH
Ref.3/
JJ
Ref.1/
KK
Ref.3/
14
14.1
14.2
13
35
36
35
36
37
38
39
37
38
39
15
24
21
21
21.1
21.2
22
25
26
20
25
26
17
8
11
10
8
9
9.1
9
11
10
27
30
31
32
28
29
50
51
52
5
1
18
19
2
53
54
55
56
57
60
58
59
66
67
68
69
70
71
72
73
48
6
7
56.1
4
3
4
3
2.1
27.1
27.2
82
83
80
82
83
107
107
108
108
104
104
105
105
81
81
92
94
93
101
113
118
127
128
125
126
120
121
122
115
116
117
119
114
110
111
112
133
134
135
136
9.1
61
62
63
64
65
74
75
76
77
78
1.1
103
132
129
130
131
UX04304(M6S)
UX04204(M3S)
