This page intentionally blank. 6. CONVEYOR / コンベア 103 PTS-NXT-10JE Vol.2

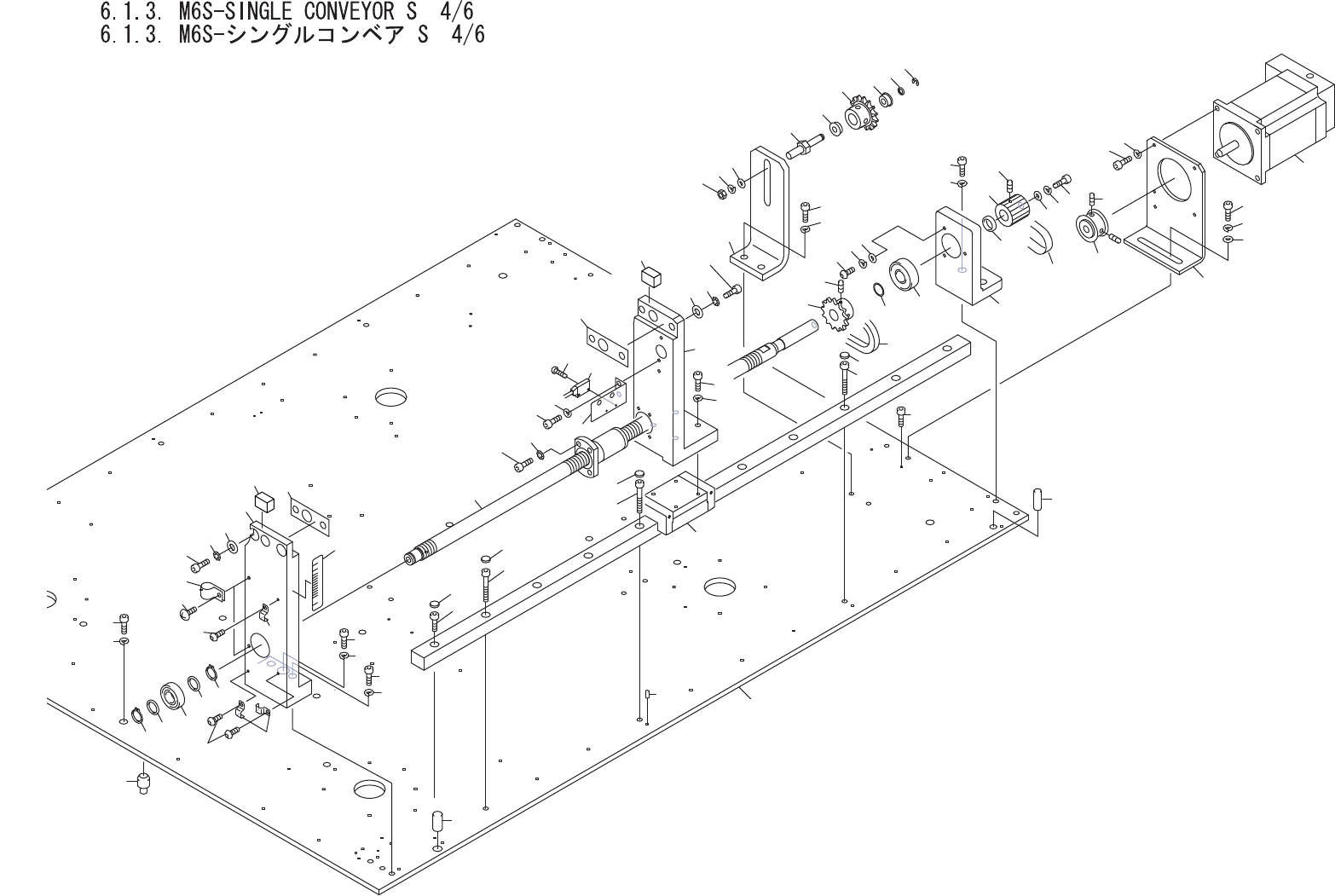

6.1.3. M6S-SINGLE CONVEYOR S 3/6
6.1.3. M6S-シングルコンベア S 3/6 UQ03900
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
30 K5255A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
31 PM79393 1 RAIL レール FE
31.1 PM09YR0 1 RAIL レール FE Thin panel option
32 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
33 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
34 PB65440 1 PLATE, RETAINING プレート 押え FE
35 H5168D 6 BOLT, HEX SOCKET ボルト 六角穴 EH410(M04X010ﾁｮｳﾃｲﾄｳ) FE
43 PB73241 1 COVER, WIRING カバー 配線 FE
44 K5257A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
45 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
46 PM92402 1 BKT, SENSOR ＢＫＴ センサ FE
47 PT01191 1 GUIDE ガイド FE
48 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
49 XS01454 1 SENSOR, FIBER センサ ファイバ HPF-S333-D OT SET
50 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
51 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
52 W1041F 8 WASHER, FLAT ワッシャ 平 ﾟ3X6 ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
53 PM92392 1 BKT, SENSOR ＢＫＴ センサ FE
54 PT01202 1 GUIDE ガイド FE
55 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
56 PM97051 2 BLOCK, LOCATING ブロック 位置決め FE
57 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
58 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
59 W1041F 4 WASHER, FLAT ワッシャ 平 ﾟ3X6 ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
60 PH00791 1 BRUSH ブラシ OT
61 K5358C 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
62 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
63 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
