7.1.6. M6S-DEVICE PALLET 1/2
7.1.6. M6S-デバイスパレット 1/2 UD01731
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XT30 1 PALLET パレット OT
2 PX04370 1 SEAL, BAR CODE シール　バーコード OT
11 AA29Y07 1 ARM, CLAMP アーム　クランプ OT
12 PB58442 1 PLATE, ARM プレート　アーム FE
13 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X012 FE
14 PM77693 1 BAR, GUIDE バー　ガイド FE
15 K5363D 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M06X015 FE
16 PM87704 1 BAR, GUIDE バー　ガイド FE
17 K5363D 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M06X015 FE
18 PB40841 1 HANDLE 取手 FE
19 H5278A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X015 FE
20 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
21 PB58432 1 PLATE, ARM プレート　アーム FE
22 K5361T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X012 FE
23 PM77693 1 BAR, GUIDE バー　ガイド FE
24 K5363D 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M06X015 FE
25 PM87714 1 BAR, GUIDE バー　ガイド FE
26 K5363D 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M06X015 FE
27 PB40841 1 HANDLE 取手 FE
28 H5278A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X015 FE
29 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE
7. PARTS SUPPLY / 部品供給
45
PTS-NXT-10JE Vol.3
AA
AA
BB
BB
6
7
5
8
13
14
15
16
14
21
22
26
27
28
27
28
33
34
35
36
37
38
38
44
46
45
51
52
56
57
58
43
44
59
60
60
61
61
65
66
67
68
69
62
37.1
20
20.1
50
50.1
12
12
42
42
29
103
102
103
100
100
99
98
104
92
75
75
76
76
75
76
80
71
79
78
84
83
82
93
94
101
100
100
96
97
86
72
73
74
77
81
32
95
102
103
85
1
105
106
107
111
109
109
110
112
113
108
65.1
32.1
17
29.1
17
19
18
29.3
29.2
23
24
25
47
62.1
47
48
49
62.3
62.2
48
49
55
53
54
85.1
90
91
89
88
88
87
19
18
UD01731
7. PARTS SUPPLY / 部品供給
46
PTS-NXT-10JE Vol.3

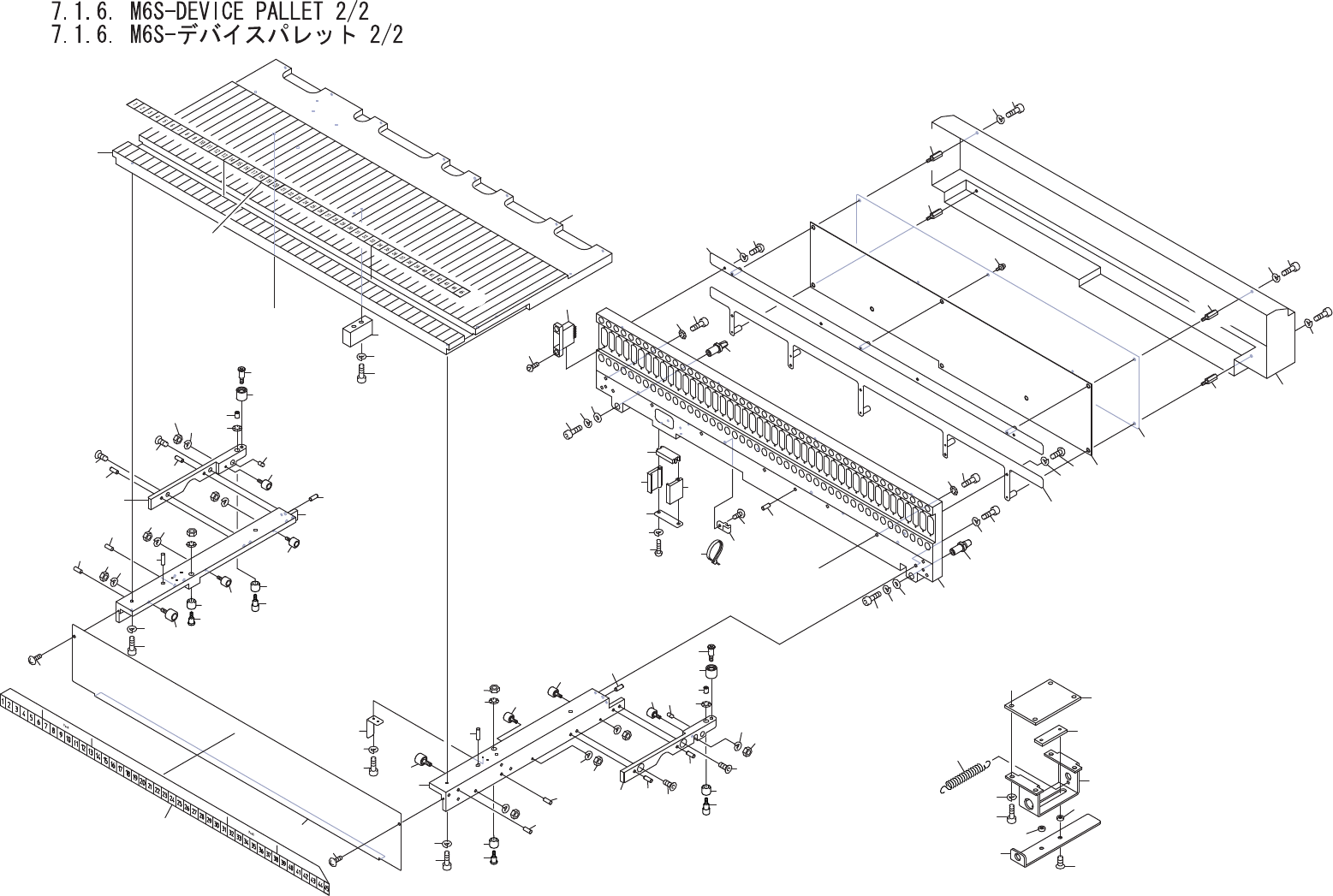

7.1.6. M6S-DEVICE PALLET 2/2
7.1.6. M6S-デバイスパレット 2/2 UD01731
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM78054 1 PALLET パレット FE
5 PM11906 1 BLOCK ブロック FE
6 H5290A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
7 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
8 PX02082 1 NAMEPLATE 銘板 PL
12 H2093K 2 PIN, PARALLEL ピン　平行 4ﾟX8 Bｼｭ (H8) OT
13 PM04TB2 1 BKT, RAIL ＢＫＴ　レール FE
14 H2093K 2 PIN, PARALLEL ピン　平行 4ﾟX8 Bｼｭ (H8) FE
15 H5289A 3 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
16 W1022A 3 WASHER, LOCK ワッシャ　スプリング 4M/M FE
17 K11065 2 CAM FOLLOWER カムフォロア CF03-A OT
18 N1076A 2 NUT, HEX ナット　六角 M 3 P=0.5 FE
19 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
20 PM26721 1 ROLLER ローラ FE
20.1 PM51371 1 PIN, ROLLER ピン　ローラ FE
21 N1076A 1 NUT, HEX ナット　六角 M 3 P=0.5 FE
22 W1010A 1 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
23 K1108A 1 CAM FOLLOWER カムフォロア CF4-A OT
24 N1080A 1 NUT, HEX ナット　六角 M 4 P=0.7 FE
25 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
26 PM91722 1 BAR, GUIDE バー　ガイド FE
27 K5361T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X012 FE
28 H2093K 2 PIN, PARALLEL ピン　平行 4ﾟX8 Bｼｭ (H8) OT
29 PM86771 1 PIN ピン FE
29.1 K11065 1 CAM FOLLOWER カムフォロア CF03-A OT
29.2 N1076A 1 NUT, HEX ナット　六角 M 3 P=0.5 FE
29.3 W1010A 1 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
32 PM26721 1 ROLLER ローラ FE
32.1 PM02DE1 1 PIN, ROLLER ピン　ローラ FE
33 PM02503 1 NUT ナット FE
34 W1010A 1 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
35 PM02352 1 PIN, ROLLER ピン　ローラ FE
36 PM02422 1 ROLLER ローラ FE
37 PB13914 1 COVER カバー FE
37.1 PX06051 1 NAMEPLATE 銘板 PL
38 K5170T 2 SCREW, C/R TRUSS 小ネジ　十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
42 H2093K 2 PIN, PARALLEL ピン　平行 4ﾟX8 Bｼｭ (H8) OT
43 PM04TA2 1 BKT, RAIL ＢＫＴ　レール FE
