2.3. MARK CAMERA
2.3. マークカメラ UG00313
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
25 PH00393 1 BKT ＢＫＴ OT 0deg
26 AA65901 2 BOLT, HEX ボルト 六角 OT
27 PM23671 2 BOLT, HEX ボルト 六角 FE
28 PM12101 2 WASHER, FLAT ワッシャ 平 FE
29 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 H5263A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
31 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PB41962 2 WASHER ワッシャ FE
33 PM52692 2 BOLT, POSITIONING ボルト 位置決め FE
33.1 N1012T 2 NUT ナット ANN4-0.5 OT
34 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
35 W1010A 4 WASHER, CONICAL ワッシャ 皿 M-3-L FE
36 XK00804 1 CAMERA カメラ CS8550DIF-11 OT
37 XR00082 1 LENS レンズ VG031 OT
38 PM52661 1 PIN, LOCATING ピン 位置決め FE
43 PX01661 1 SEAL, BAR CODE シール バーコード OT
2. VISION SYSTEM / 画像処理
135
PTS-NXT-10JE Vol.1
18
16
17
11
10
9
14
15
7
19
6
5
4
8
18
16
17
44
49
3
13
12
21
22
23
2
24
48
1
UG00417
2. VISION SYSTEM / 画像処理
136
PTS-NXT-10JE Vol.1

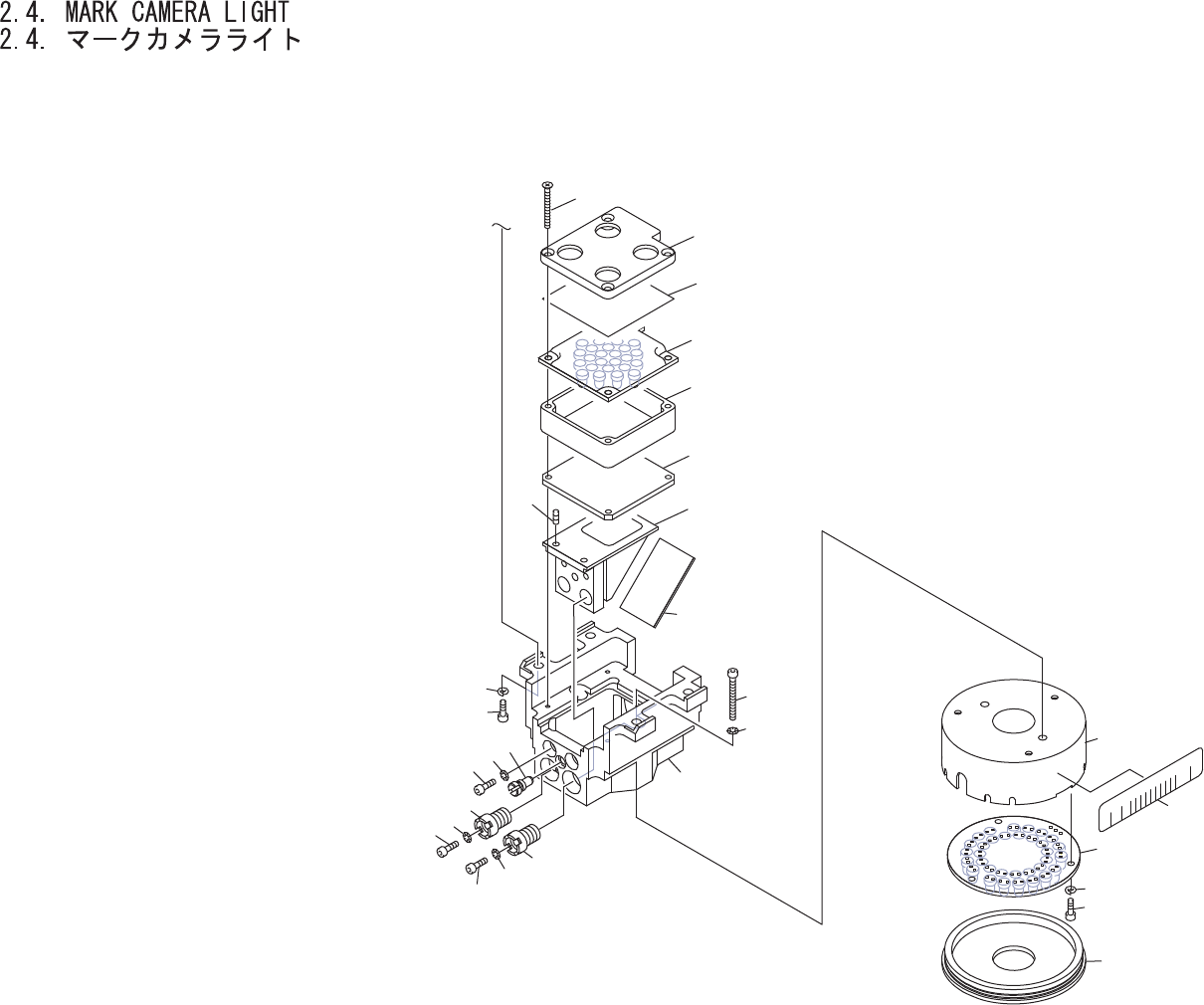

2.4. MARK CAMERA LIGHT
2.4. マークカメラライト UG00417
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PH00322 1 COVER カバー PL
2 K51690 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X025 FE
3 XK04791 1 BOARD, PRINTED CIRCUIT 基板 プリント OT Note.1
4 PH00332 1 COVER カバー PL
5 PJ00061 1 PLATE, ACRYLIC プレート アクリル PL
6 PM82832 1 BKT ＢＫＴ AL
7 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
8 XM00175 1 MIRROR ミラー OT
9 PM0AWZ0 1 HOLDER, LIGHT ホルダ ライト AL
10 H5280C 2 BOLT, HEX SOCKET ボルト 六角穴 M03X022 FE
11 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
12 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
13 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
15 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
16 PM82842 2 ADJUSTER アジャスタ FE
17 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 PH00352 1 COVER カバー PL
21 XK04781 1 BOARD, PRINTED CIRCUIT 基板 プリント OT Note.1
22 H5274A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
23 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 PH00361 1 PLATE, ACRYLIC プレート アクリル PL
44 PX01671 1 SEAL, BAR CODE シール バーコード OT
48 PM98811 1 PIN ピン FE
49 PS03051 1 SHEET シート OT
Note.1:These items can be purchased separately or as set(AJ0CF00 LAMP, LED).
:これらの部品をｾｯﾄで購入することができます。AJ0CF00 ﾗﾝﾌﾟ_LEDで注文してください。
