A 6 5 11 12 13 11 12 13 11 12 13 11 12 13 11 11 12 13 12 13 11 11 12 13 12 13 10 10 1 4 7 7 10 10 1 4 8 8 AA3AB03 6. CONVEYOR / コンベア 242 PTS-NXT-10JE Vol.2
6.6.1. M3S-ROLLER CONVEYOR(SINGLE CONVEYOR)
6.6.1. M3S-ローラ搬送コンベア(シングルコンベア) AA3AD03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM023Y1 1 PLATE プレート FE
4 PM023Z1 1 PLATE プレート FE
5 PX03950 1 SEAL シール PL
6 PX03850 1 SEAL, BAR CODE シール バーコード OT
7 XB02940 2 CONVEYOR, BELT コンベア ベルト OT
8 XR00320 12 ROLLER ローラ OT
9 PM03SL0 4 GUIDE, BELT ガイド ベルト OT
10 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
11 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
6. CONVEYOR / コンベア
241
PTS-NXT-10JE Vol.2
A
6
5
11
12
13
11
12
13
11
12
13
11
12
13
11
11
12
13
12
13
11
11
12
13
12
13
10
10
1
4
7
7
10
10
1
4
8
8
AA3AB03
6. CONVEYOR / コンベア
242
PTS-NXT-10JE Vol.2

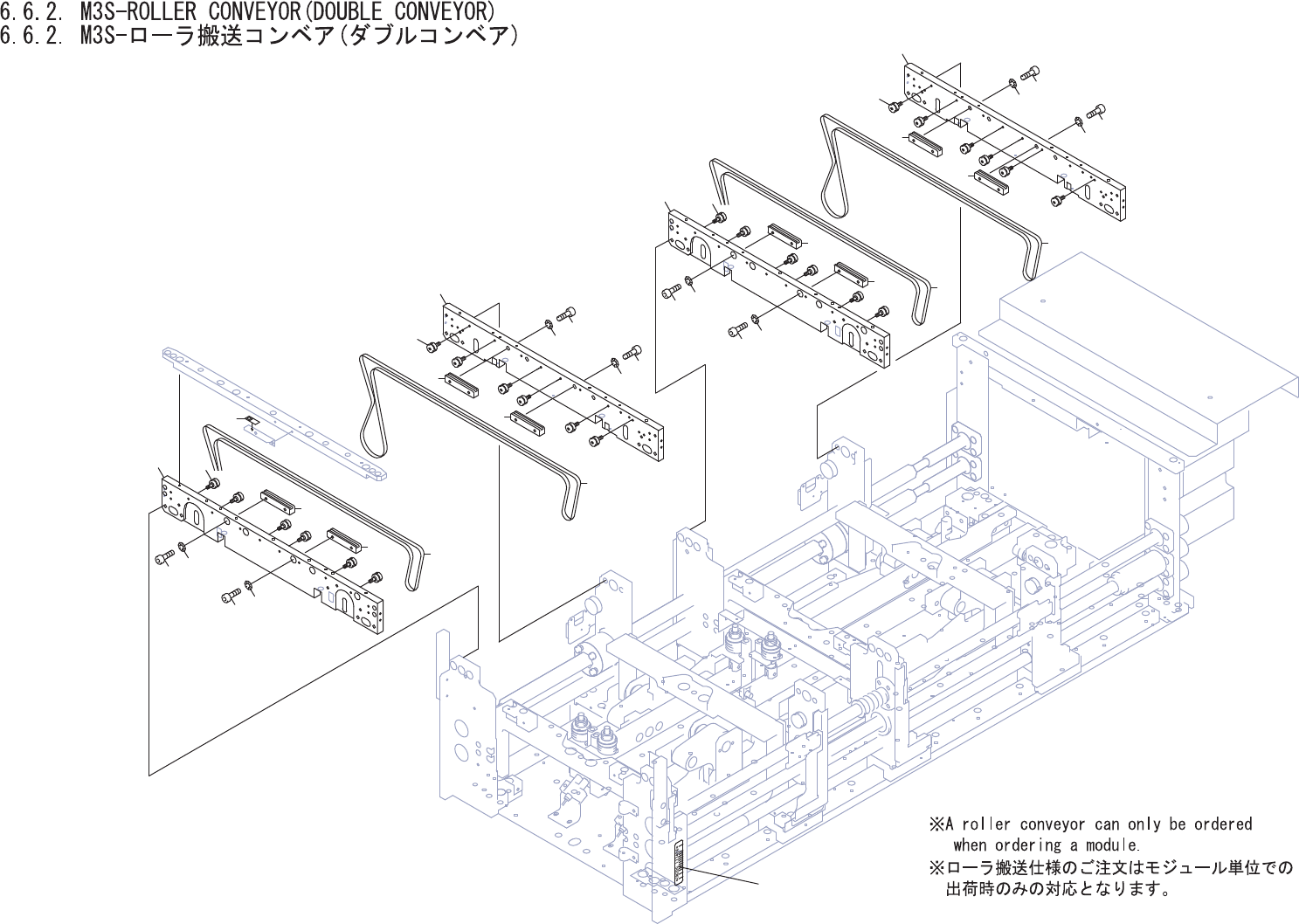

6.6.2. M3S-ROLLER CONVEYOR(DOUBLE CONVEYOR)
6.6.2. M3S-ローラ搬送コンベア(ダブルコンベア) AA3AB03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM023Y1 2 PLATE プレート FE
4 PM023Z1 2 PLATE プレート FE
5 PX03930 1 SEAL シール PL
6 PX03830 1 SEAL, BAR CODE シール バーコード OT
7 XB02940 2 CONVEYOR, BELT コンベア ベルト OT
8 XB02950 2 CONVEYOR, BELT コンベア ベルト OT
10 XR00320 24 ROLLER ローラ OT
11 PM03SL0 8 GUIDE, BELT ガイド ベルト OT
12 H5287A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
13 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
6. CONVEYOR / コンベア
243
PTS-NXT-10JE Vol.2
