This page intentionally blank. 7. PARTS SUPPLY / 部品供給 185 PTS-NXT-10JE Vol.3

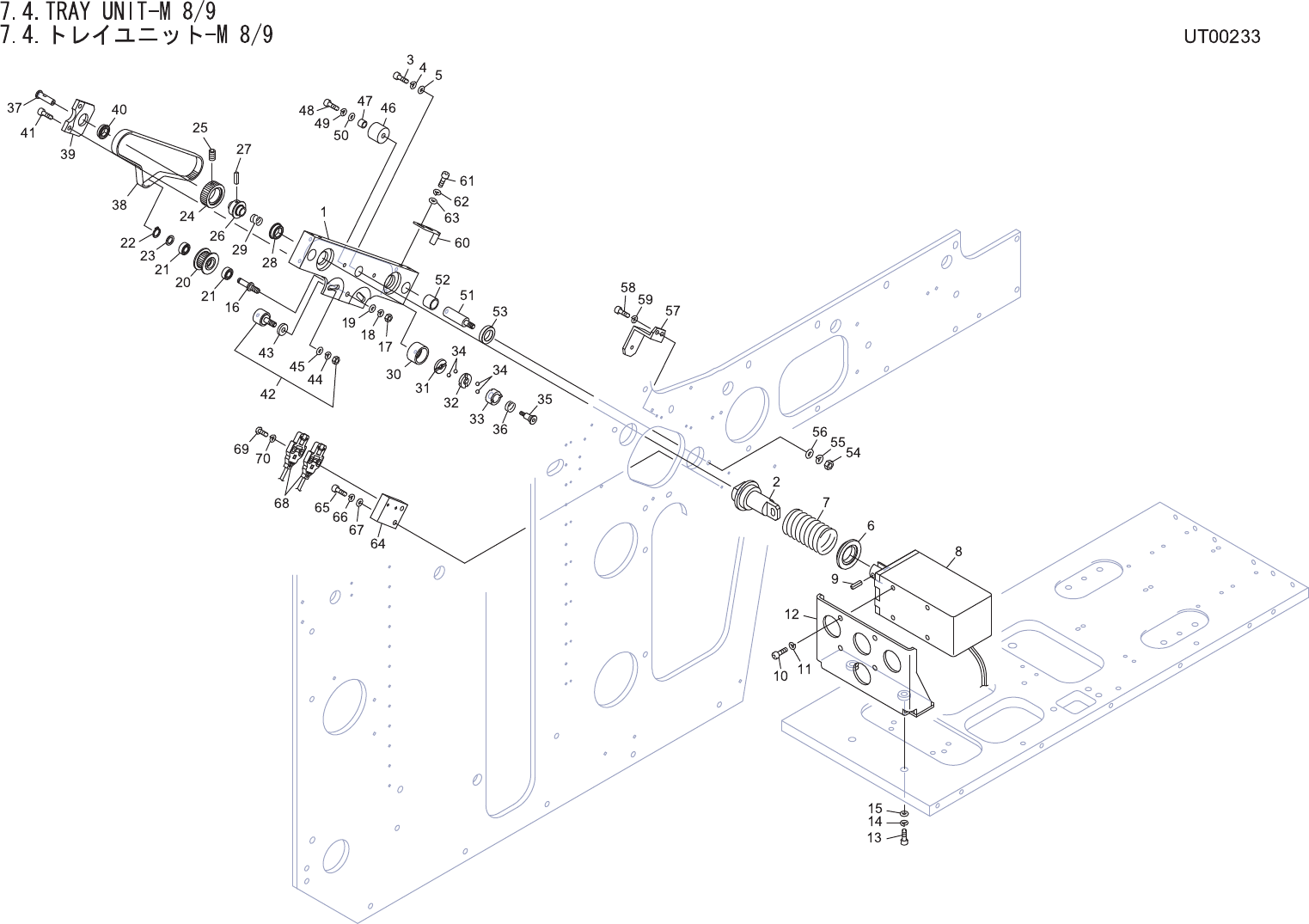

7.4.TRAY UNIT-M 7/9
7.4.トレイユニット-M 7/9 UT00233
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 H4451A 2 BEARING, MINIATURE ベアリング ミニチュア LF-1680HH OT
40 W1004H 1 WASHER ワッシャ LRB8-1 OT
41 S1029A 1 CIR-CLIP サークリップ STW 8 OT
42 H45093 1 BELT, TIMING ベルト タイミング 1137-3GT-15 OT
43 PB42282 1 BKT, MOTOR ＢＫＴ モータ FE
44 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
45 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
46 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
47 PM52201 1 BLOCK ブロック FE
48 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
49 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
50 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
51 A10107 1 ADJUSTER アジャスタ AJST4-15 OT
52 XM00231 1 MOTOR, STEPPING モータ ステッピング KH56QM2B048E-1 OT
53 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
54 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
55 XP00800 1 PULLEY プーリ FE
56 N4026A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
57 H4509Y 1 BELT, TIMING ベルト タイミン
グ
330-3GT-9 OT
