1. PARTS PLACING / 部品装着 66 PTS-NXT-10JE Vol.1
1.5.3. H12SQ HEAD "Head with part side recognition"
1.5.3. H12SQ ヘッド "パーツ側面認識機能付きヘッド" AA6ST06
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
78 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
79 XK04250 1 CAMERA カメラ OT
80 PM03RD2 2 BKT ＢＫＴ AL
81 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
82 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
83 XP01392 1 PRISM プリズム OT
84 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
85 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
87 K5168N 2 SCREW 小ネジ M02.5X006 ﾊﾞｲﾝﾄﾞｺﾈｼﾞ FE
88 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
89 W1039H 2 WASHER, FLAT ワッシャ 平 2.5M/M FE
90 AA68C02 1 PIN, REFERENCE ピン 基準 OT
91 PB98222 1 GUARD ガード FE
92 H5264T 2 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
93 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
94 AA78B00 1 COVER カバー OT
95 PB94502 1 COVER カバー AL
96 PS00831 1 SHEET シート OT
1. PARTS PLACING / 部品装着
65
PTS-NXT-10JE Vol.1
1. PARTS PLACING / 部品装着
66
PTS-NXT-10JE Vol.1

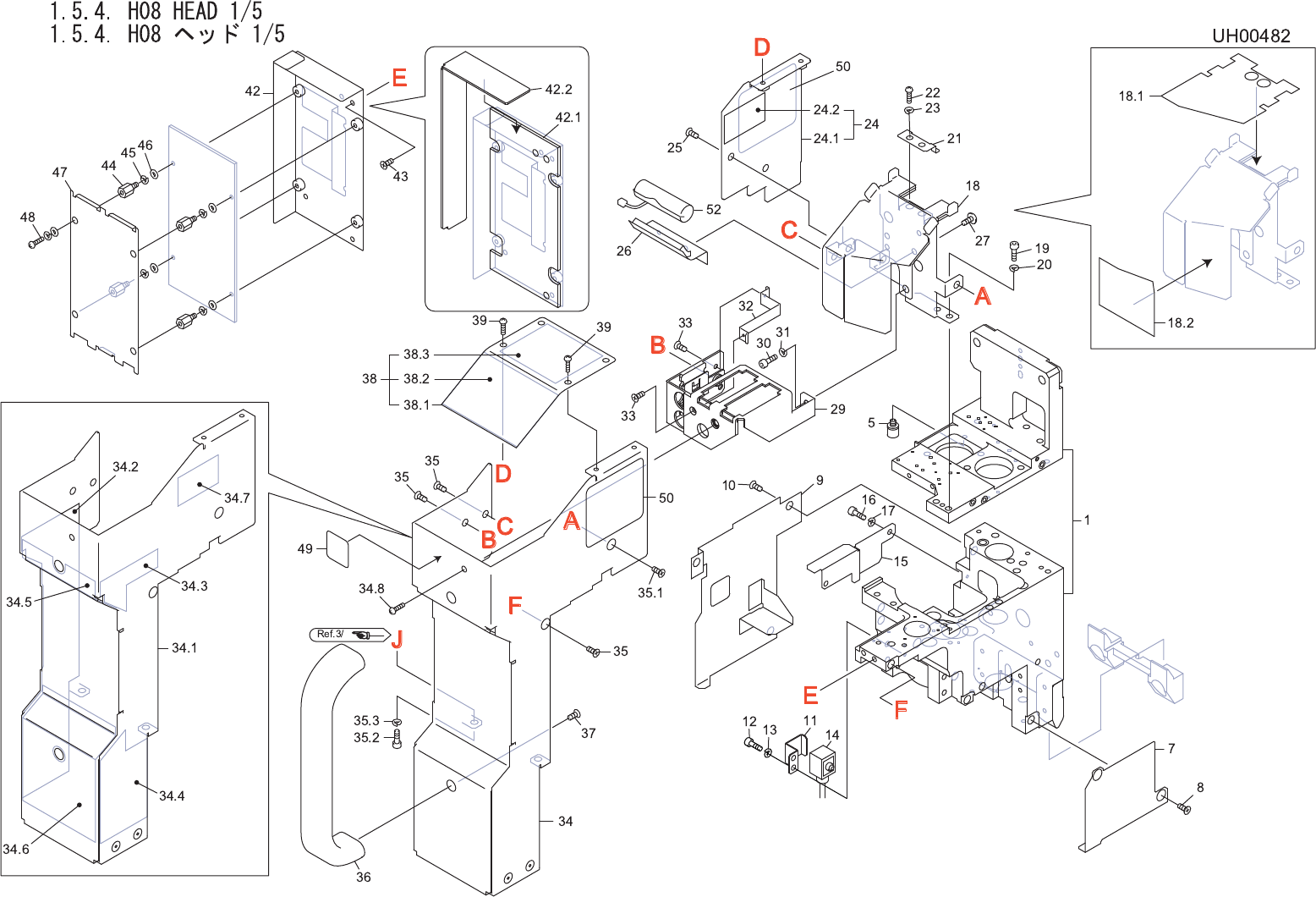

1.5.4. H08 HEAD 1/5
1.5.4. H08 ヘッド 1/5
UH00482
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA0FY12 1 BODY 本体 OT
5 S1058B 1 SILENCER サイレンサ AN120-M3 OT
7 PP01224 1 COVER カバー AL
8 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
9 PB09584 1 COVER カバー AL
10 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
11 PB02192 1 BKT, RETAINER ＢＫＴ 押え FE
12 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
13 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
14 XS00842 1 SENSOR, PRESSURE センサ 圧力 OT
15 PB12162 1 COVER カバー AL
16 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
17 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
18 PB08866 1 BKT, COVER ＢＫＴ カバー AL
18.1 PS00243 1 SHEET シート OT
18.2 PS00233 1 SHEET シート OT
19 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PB08934 1 BKT ＢＫＴ FE
22 K5178L 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X005 ﾆｯｹﾙﾒｯｷ FE
23 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 AA54C02 1 COVER カバー OT
24.1 PB08848 1 COVER カバー AL
24.2 PS00831 1 SHEET シート OT
25 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
26 PP00265 1 BKT ＢＫＴ FE
27 K51710 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
29 PB38403 1 BKT ＢＫＴ AL
30 H5273A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
31 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PB09784 1 BKT ＢＫＴ FE
33 K5169H 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
34 AA54D02 1 COVER カバー OT
34.1 PB78632 1 COVER カバー AL
34.2 PS00274 1 SHEET シート OT
34.3 PS00283 1 SHEET シート OT
34.4 PS00294 1 SHEET シート OT
1. PARTS PLACING / 部品装着
67
PTS-NXT-10JE Vol.1
