A 9 8 9 9 8 9 4 3 2 3 5 7 6 1 15 14 15 14 1 4 3 3 2 9 8 9 9 8 9 20 9 8 9 3 22 21 4 13 13 2 2 2 10 11 12 10 11 12 16 17 18 17 18 16 17 18 16 UQ01262 6. CONVEYOR / コンベア 176 PTS-NXT-10JE Vol.2
This page intentionally blank.
6. CONVEYOR / コンベア
175
PTS-NXT-10JE Vol.2
A
9
8
9
9
8
9
4
3
2
3
5
7
6
1
15
14
15
14
1
4
3
3
2
9
8
9
9
8
9
20
9
8
9
3
22
21
4
13
13
2
2
2
10
11
12
10
11
12
16
17
18
17
18
16
17
18
16
UQ01262
6. CONVEYOR / コンベア
176
PTS-NXT-10JE Vol.2

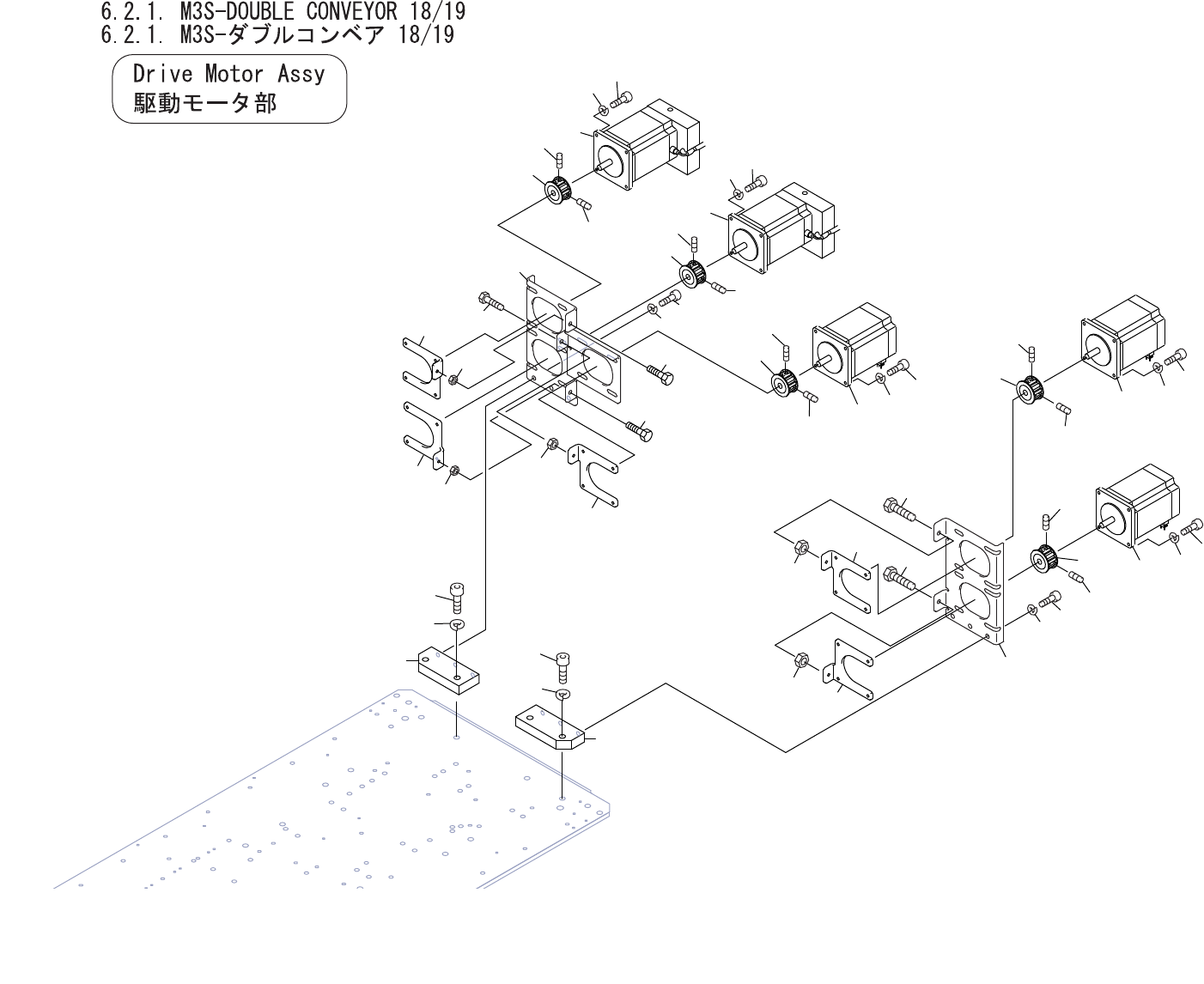

6.2.1. M3S-DOUBLE CONVEYOR 18/19
6.2.1. M3S-ダブルコンベア 18/19 UQ01262
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PP00941 2 BKT, ADJUSTING ＢＫＴ セリ FE
2 H5172T 5 BOLT, HEX ボルト 六角 M04X025 ｸﾛｿﾞﾒ FE
3 N1080A 5 NUT, HEX ナット 六角 M 4 P=0.7 FE
4 PP00951 3 BKT, ADJUSTING ＢＫＴ セリ FE
5 PP00930 1 BKT, MOTOR ＢＫＴ モータ FE
6 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
7 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
8 PZ05392 5 PULLEY プーリ OT
9 N4027A 10 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
10 XM00233 2 MOTOR, STEPPING モータ ステッピング OT
11 H5289A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
12 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 PM31463 2 PLATE プレート FE
14 H5223A 4 BOLT, HEX ボルト 六角 M10X100 10.9 ｾﾞﾝﾈｼﾞ FE
15 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M OT
16 XM00242 3 MOTOR, STEPPING モータ ステッピング OT
17 H5289A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
18 W1022A 12 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 PP00920 1 BKT, MOTOR ＢＫＴ モータ FE
21 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
22 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M/M FE
