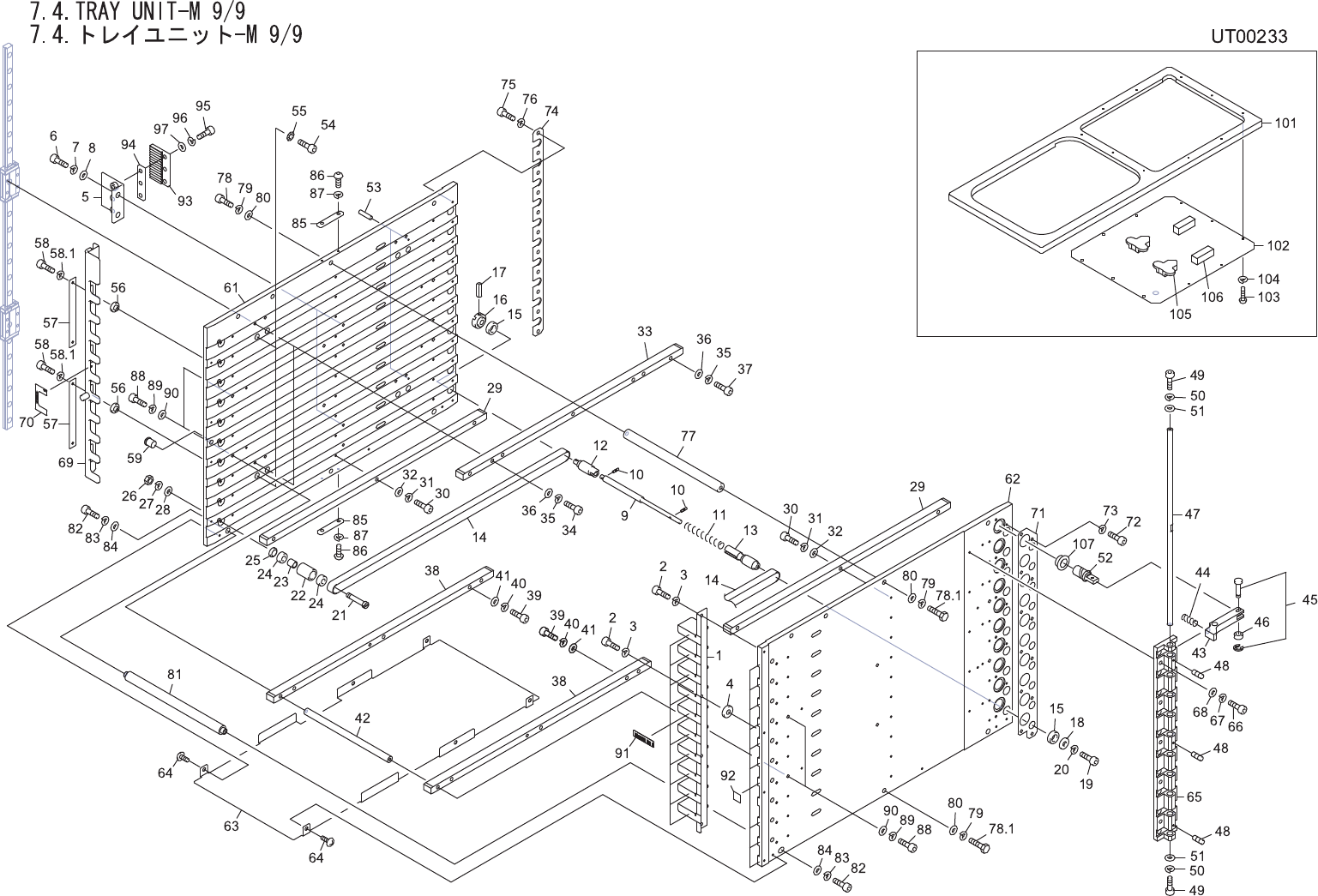

7.4.TRAY UNIT-M 9/9
7.4.トレイユニット-M 9/9 UT00233
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB52632 1 GUIDE ガイド FE
2 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 W1097D 2 WASHER ワッシャ FWSSB-D10-V4-T1.8 OT
5 PB29344 2 BKT ＢＫＴ FE
6 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
7 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
9 PM52962 10 SHAFT シャフト AL
10 PM06EL1 20 PIN ピン FE
11 S30193 10 SPRING スプリング WL6-50 OT
12 PM52987 10 PULLEY プーリ FE
13 PM52996 10 PULLEY プーリ FE
14 H4468D 20 BELT ベルト SE-G15-SBU 8WX681LX0.8T OT
15 H4900K 20 BEARING ベアリング MR106ZZ OT
16 PM84572 10 CLUTCH クラッチ FE
17 H2043A 10 PIN, SPRING ピン スプリング 2ﾟX12 OT
18 PM91361 10 WASHER ワッシャ FE
19 H5275A 10 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
20 W1021A 10 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PM53003 20 SHAFT シャフト FE
22 PM53011 20 PULLEY プーリ AL
23 PM08FD1 20 COLLAR カラー FE
24 K4228H 40 BEARING ベアリング MR63ZZ OT
25 PM53032 20 WASHER ワッシャ FE
26 N10812 20 NUT, HEX ナット 六角 M03 3ｼｭ(3ｶ ｸﾛ) FE
27 W1021A 20 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 W1040R 20 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
29 PM84504 14 GUIDE, BELT ガイド ベルト AL
30 H5278A 42 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
31 W1021A 42 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 W1040R 42 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
33 PM84512 2 GUIDE, BELT ガイド ベルト AL
34 H5263A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
35 W1021A 14 WASHER, LOCK ワッシャ スプリング 3M/M FE
36 W1040R 14 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
37 H5278A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
38 PM01KF1 4 GUIDE, BELT ガイド ベルト AL
