6.1.1. M3S-SINGLE CONVEYOR 6/11
6.1.1. M3S-シングルコンベア 6/11 UQ01460
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XN00222 1 SCREW ネジ OT
2 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
3 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 H4202Z 1 BEARING ベアリング 6900ZZ 0T
5 W10049 2 WASHER ワッシャ LRB10-1.0 FE
6 S1031A 2 CIR-CLIP サークリップ STW 10 FE
7 PM36863 1 COLLAR カラー FE
8 H4175A 1 BEARING ベアリング 6000ZZ OT
9 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
10 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
13 W1088B 1 WASHER ワッシャ WSSB13-10-3 FE
14 PZ11471 1 PULLEY プーリ OT
15 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
16 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
17 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
18 N4026A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
19 PM35055 1 BKT ＢＫＴ FE
20 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
21 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
22 PM27612 1 BKT, STOPPER ＢＫＴ ストッパ FE
23 H5278A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
24 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 PG00113 1 STOPPER ストッパ OT
26 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
27 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
29 PPT0461 1 COLLAR カラー FE
30 XG00350 1 GUIDE, RAIL ガイド レール OT
31 H5291B 3 BOLT, HEX SOCKET ボルト 六角穴 M04X018 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
32 K20089 12 CAP キャップ C04 OT
33 PZ09961 9 BOLT, HEX SOCKET ボルト 六角穴 FE
34 H2096H 9 PIN, PARALLEL
ピ
ン 平行 ﾟ3X6 Bｼｭ(ｽﾃﾝﾚｽ) OT
6. CONVEYOR / コンベア
35
PTS-NXT-10JE Vol.2
A
H5291B
K20089
PZ09960
BB
BB
AA
AA
AA
AA
AA
AA
AA
AA
BB
AA BB
AA
33
29
32
34
35
37
30
31
26.1
30
39
40
12
14
15
13
16
4
3
5
6
5
2
45
11
24
25
23
16
9
27
28
9
8
1.6
19
21
18
22
20
1.1
1.2
1.3
1.4
1.5
29.1
30.1
30.2
45
45
17
26
41
42
44
43
43
1
UQ01460
6. CONVEYOR / コンベア
36
PTS-NXT-10JE Vol.2

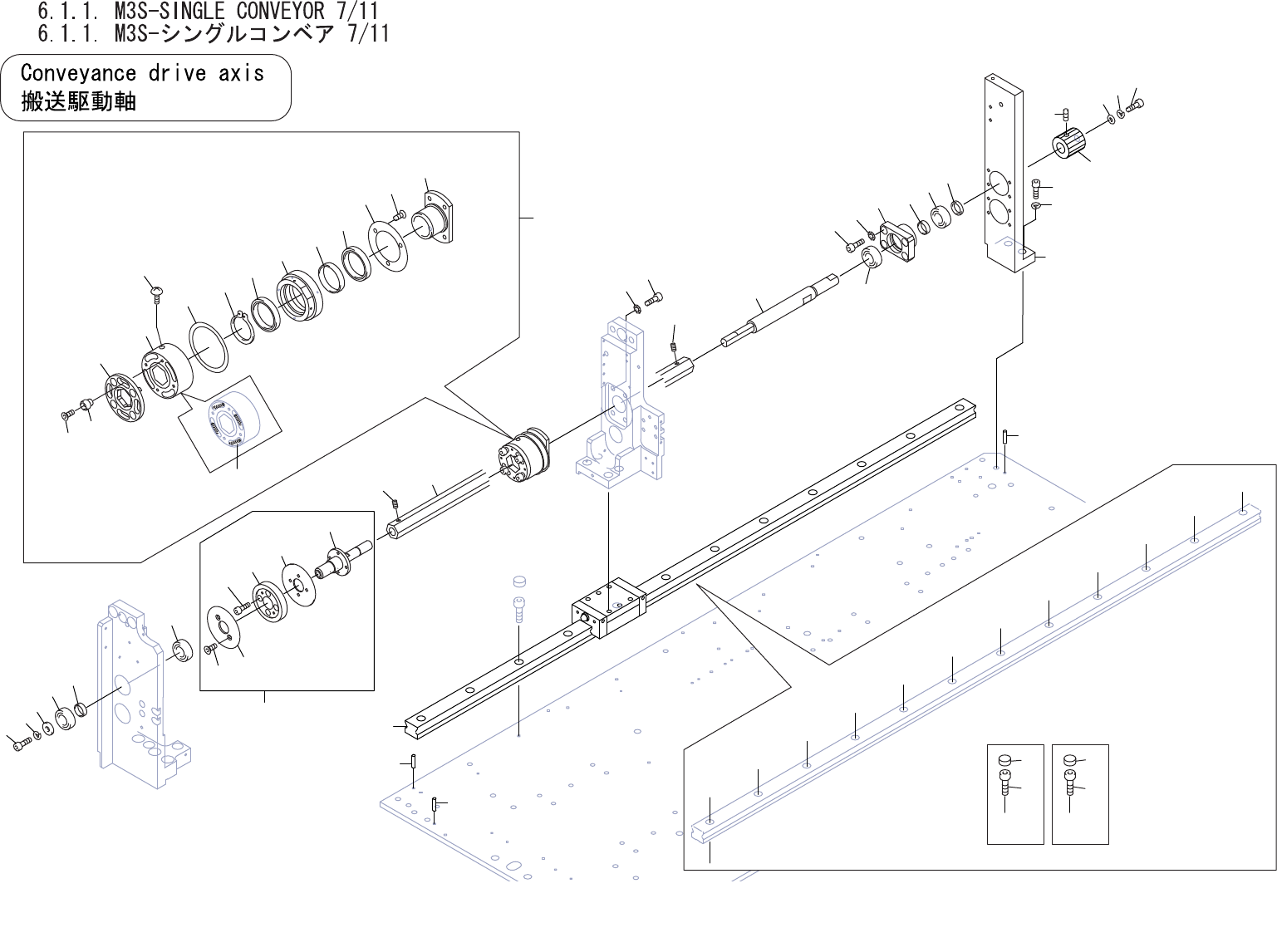

6.1.1. M3S-SINGLE CONVEYOR 7/11
6.1.1. M3S-シングルコンベア 7/11 UQ01460
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1EE05 1 PULLEY プーリ OT
1.1 PM61044 1 FLANGE フランジ FE
1.2 PZ16683 1 PULLEY プーリ OT
1.3 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
1.4 PM61321 1 FLANGE フランジ FE
1.5 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
1.6 PM61030 1 SHAFT シャフト FE
2 H5298A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
3 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 W10872 1 WASHER ワッシャ WSSB12-5-2 FE
5 H4440A 2 BEARING, MINIATURE ベアリング ミニチュア DDL-1910ZZ OT
6 PM02MS0 1 COLLAR カラー FE
8 PM06366 1 SHAFT シャフト FE
9 N40256 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X003 ｸﾎﾞﾐｻｷ FE
11 PM06373 1 SHAFT シャフト FE
12 PM29131 1 HOLDER, BEARING ホルダ ベアリング FE
13 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
14 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
15 PM02MS0 1 COLLAR カラー FE
16 H4440A 2 BEARING, MINIATURE ベアリング ミニチュア DDL-1910ZZ OT
17 W10049 1 WASHER ワッシャ LRB10-1.0 FE
18 PZ11471 1 PULLEY プーリ OT
19 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
20 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
21 W1044A 1 WASHER, FLAT ワッシャ 平 4W- 5 FE
22 N4026A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
23 PM35045 1 BKT ＢＫＴ FE
24 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
25 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
26 AA46G05 1 PULLEY プーリ OT
26.1 PM63091 1 HOLDER ホルダ FE
27 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
28 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
29 S1046A 1 CIR-CLIP サークリップ WR19 FE
29.1 PM61362 1 FLANGE フランジ FE
30 H4104A 2 BEARING ベアリング DDA-2520 OT
30.1 PM61352 1 FLANGE フランジ FE
30.2 PZ31880 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 OT
6. CONVEYOR / コンベア
37
PTS-NXT-10JE Vol.2
