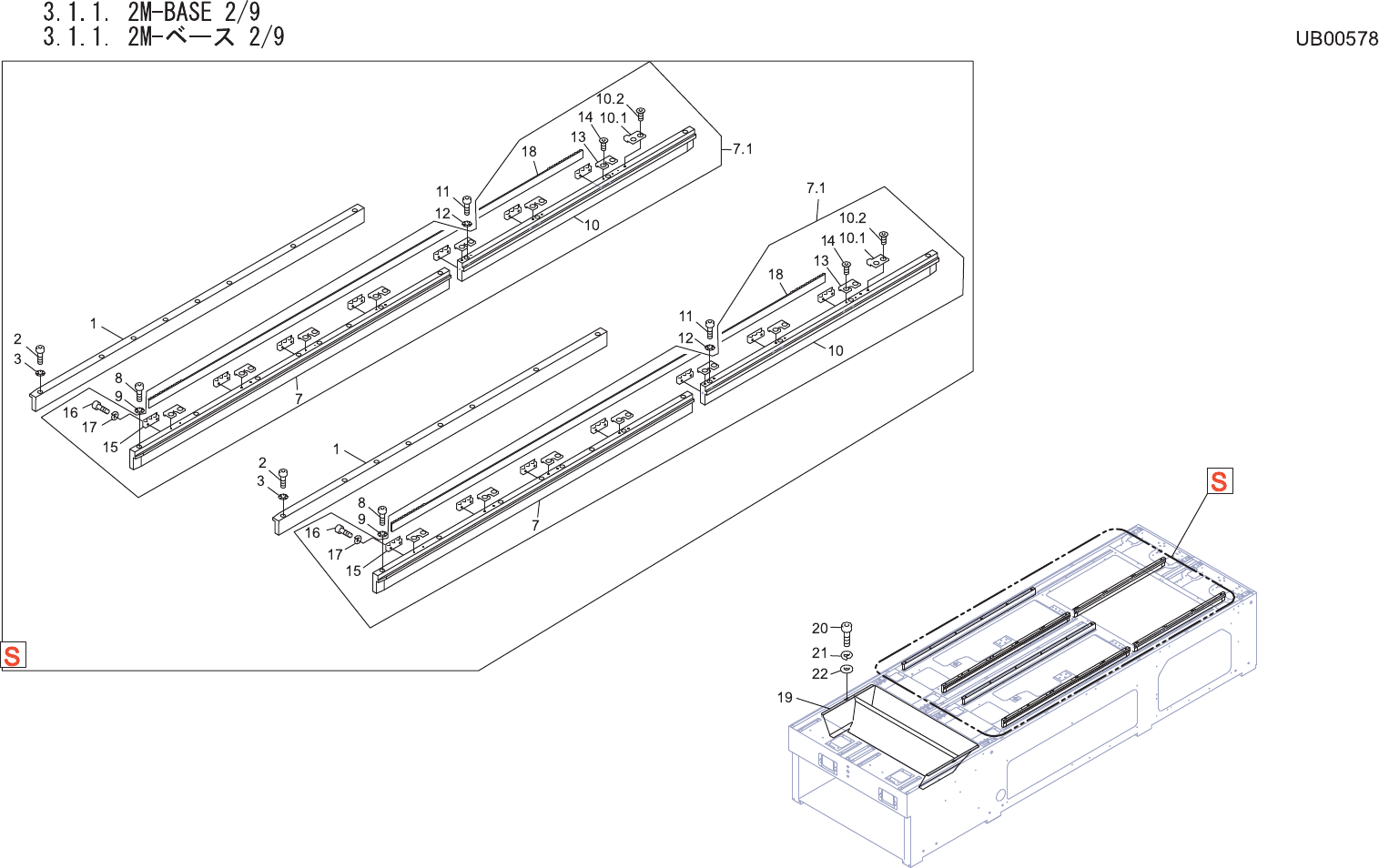

3.1.1. 2M-BASE 2/9
3.1.1. 2M-ベース 2/9 UB00578
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00492 2 GUIDE ガイド FE
2 H5294A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
3 W1011A 16 WASHER, CONICAL ワッシャ 皿 M-4-L FE
7 PT00504 2 GUIDE ガイド FE
7.1 AA15408 2 BELT ベルト OT
8 H5294A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
9 W1011A 16 WASHER, CONICAL ワッシャ 皿 M-4-L FE
10 PT00523 2 GUIDE ガイド FE
10.1 PT00291 2 BLOCK, STOPPER ブロック ストッパ FE
10.2 K5359H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
11 H5294A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
12 W1011A 8 WASHER, CONICAL ワッシャ 皿 M-4-L FE
13 PT00221 14 RETAINER 押え FE
14 K5359H 28 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
15 PT00211 14 RETAINER 押え FE
16 H5275A 28 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
17 W1010A 28 WASHER, CONICAL ワッシャ 皿 M-3-L FE
18 XB00771 2 BELT, TIMING ベルト タイミング 950-5GT-15 OT
19 PB33997 1 CHUTE, DISCHARGE シュート 排出 FE
20 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
21 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
