6.6.3. M6S-ROLLER CONVEYOR(SINGLE CONVEYOR) 6.6.3. M6S- ローラ搬送コンベア(シングルコンベア) AA3AE03 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM024A1 1 PLATE プレート FE 2 XR003…
A
AA
AA
BB
BB
5
6
7
8
9
7
8
9
7
8
9
7
8
9
2
2
4
1
10
10
AA3AE03
6. CONVEYOR / コンベア
244
PTS-NXT-10JE Vol.2
6.6.3. M6S-ROLLER CONVEYOR(SINGLE CONVEYOR)
6.6.3. M6S-ローラ搬送コンベア(シングルコンベア) AA3AE03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM024A1 1 PLATE プレート FE
2 XR00320 32 ROLLER ローラ OT
4 PM024B1 1 PLATE プレート FE
5 PX03961 1 SEAL シール PL
6 PX03860 1 SEAL, BAR CODE シール バーコード OT
7 PM03SM0 4 GUIDE, BELT ガイド ベルト OT
8 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
9 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
10 XB02711 2 CONVEYOR, BELT コンベア ベルト OT
6. CONVEYOR / コンベア
245
PTS-NXT-10JE Vol.2

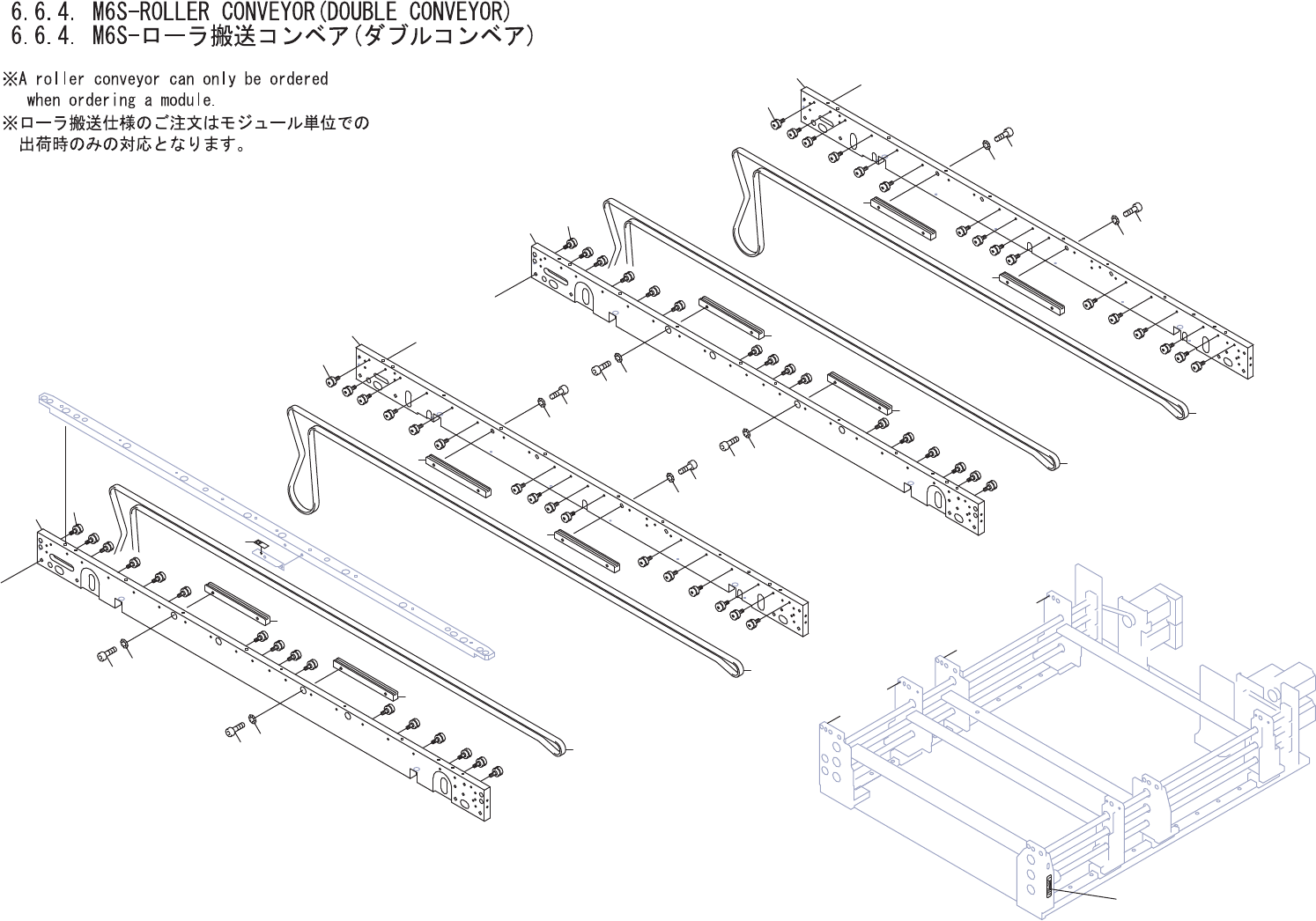

A
AA
BB
CC
DD
AA
BB
CC
DD
6
5
7
8
9
7
8
9
7
8
9
7
8
9
7
8
9
7
8
9
7
8
9
7
8
9
2
2
4
1
10
10
2
2
4
1
11
11
AA3AC03
6. CONVEYOR / コンベア
246
