6.1.3. M6S-SINGLE CONVEYOR S 6/6
6.1.3. M6S-シングルコンベア S 6/6 UQ03900
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 H5297A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X008 FE
39 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
40 H5287A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008 FE
41 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
42 PB14012 1 COVER カバー FE
43 K5208A 2 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
44 PM05XZ1 1 BKT, STOPPER ＢＫＴ　ストッパ FE
45 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
46 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
47 H5503H 1 BOLT ボルト STBB6-20 OT
48 N1085A 1 NUT, HEX ナット　六角 M 6 P=1.0 FE ACC-47
49 W1024A 1 WASHER, LOCK ワッシャ　スプリング 6M/M FE
50 H4475T 1 BELT ベルト 1947-3GT-9 OT
51 H5273T 2 BOLT, HEX SOCKET ボルト　六角穴 M03X004 FE
52 PB87610 1 BKT ＢＫＴ FE
53 H5287A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008 FE
54 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
55 A1068D 2 AMPLIFIER, SENSOR アンプ　センサ HPX-NT4 OT
56 H5273A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
57 W1021A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE
6. CONVEYOR / コンベア
116
PTS-NXT-10JE Vol.2
This page intentionally blank.
6. CONVEYOR / コンベア
117
PTS-NXT-10JE Vol.2

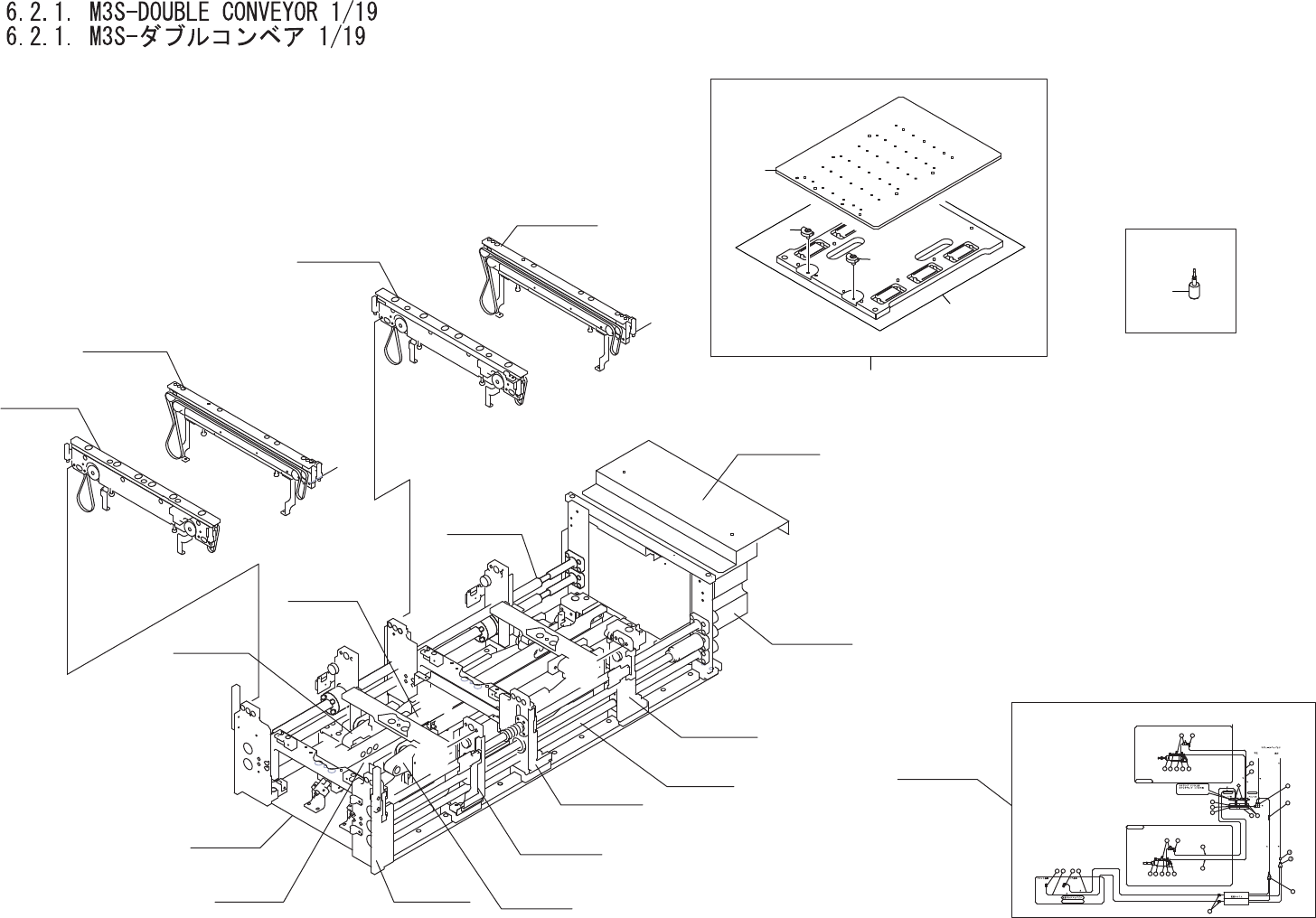

28 2710
9
8
719
28 2720
9
8
719
26
25
For the FRONT
For the REAR
OUT SIDE
IN SIDE
OUT SIDE
IN SIDE
A
B
B
A
Vacuum back-up pins
Reference from
FRONT
Reference from
REAR
4
4
514
( )
32 33
25
26
1
3
6
14
1112
2
6
6
6
8
6
6
B ( )
A
( )
8
8
6
6
6
FOR THE REAR SIDE CLAMPING
A:Clamp (lifter UP)
B:Unclamp (lifter DOWN)
FOR THE FRONT SIDE CLAMPING
From module head
NEGATIVE PRESSURE
POSITIVE PRESSURE
Vacuum system
13
A
2/19
8/19
6/19
4/19
19/19
18/19
17/19
5/19
3/19
10/19
14/19
16/19
15/19
9/19
11/19
13/19
7/19
12/19
BACK-UP PIN
AA
AA
BB
BB
C
D
D
1
2
3
3
4
45
UQ01262
