6.2.1. M3S-DOUBLE CONVEYOR 12/19
6.2.1. M3S-ダブルコンベア 12/19 UQ01262
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
39 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
40 H55037 1 BOLT ボルト PSST4-15 FE
42 PM11620 1 GUIDE, BELT ガイド　ベルト AL
43 XB01021 1 CONVEYOR, BELT コンベア　ベルト OT
43.1 XB02731 1 CONVEYOR, BELT コンベア　ベルト OT Thin panel option
44 PM09102 1 PLATE, CLAMPING プレート　クランプ FE
45 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X004 FE
46 PM32043 1 RAIL レール FE
46.1 PM41863 1 RAIL レール FE Thin panel option
47 H5288A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
48 W1011A 4 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
49 PM23704 2 PIN, REFERENCE ピン　基準 FE
51 PT01213 1 GUIDE ガイド FE
52 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X006 FE
53 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
54 PT01233 1 GUIDE ガイド FE
55 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X006 FE
56 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
70 PB18132 1 HOOK フック FE
70.1 N4023B 1 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X010 ﾏﾙｻｷ FE
70.2 N1077H 1 NUT, HEX ナット　六角 M 3 P=0.5 3ｼｭ FE
71 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
72 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
73 PB18142 1 HOOK フック FE
73.1 N4023B 1 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X010 ﾏﾙｻｷ FE
73.2 N1077H 1 NUT, HEX ナット　六角 M 3 P=0.5 3ｼｭ FE
74 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
75 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
76 PT01141 1 PLATE, REFERENCE プレート　基準 FE
77 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴
ボ
タン M03X006 FE
6. CONVEYOR / コンベア
154
PTS-NXT-10JE Vol.2
This page intentionally blank.
6. CONVEYOR / コンベア
155
PTS-NXT-10JE Vol.2

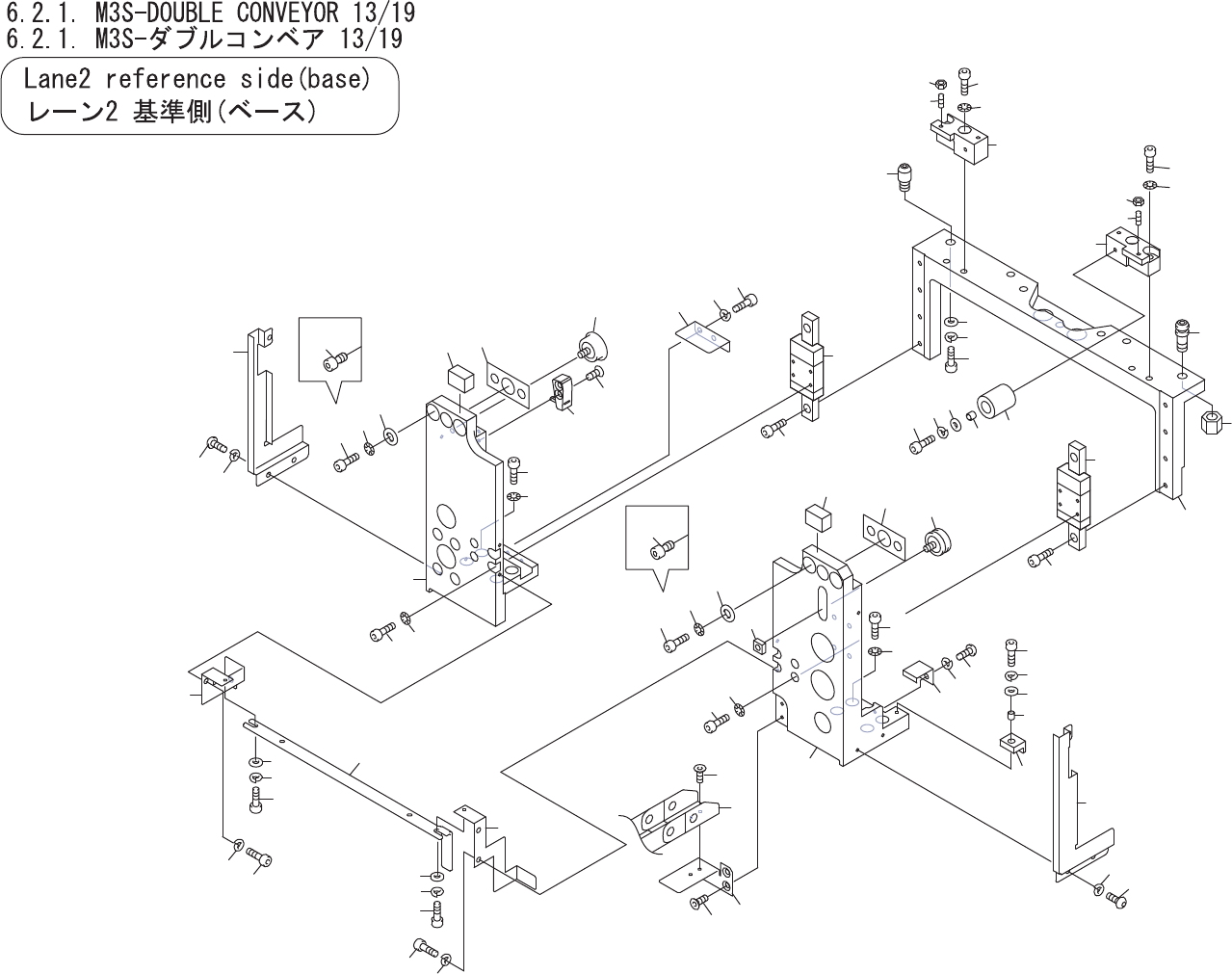

A
2
8
9
10
11
12
13
14
15
16
17
19
76
76
77
77
31
32
31
32
33
34
35
38
39
40
41
42
43
44
45
46
50
51
52
53
54
55
56
57
58
59
60
64
65
66
67
68
69
68.1
68.2
70
71
72
73
74
75
73
74
75
5.1
5.2
83
84
33.1
33.2
33.3
44.1
44.2
44.3
35.1
46.1
5
6
7
28
29
28
29
48,
48.1
49
80
81
82
85
86
87
UQ01262
