7.1.4. M3S-DEVICE PALLET GUIDE 7.1.4. M3S- デバイスパレットガイド UD01810 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM65915 1 PLATE プレート FE 2 K5359E 1 SCREW, HEX SOCKET…
A
33
35
34
34
40
41
42
40
41
42
39
39
42
41
40
42
41
40
35
35
14
14
17
13
13
10
11
7
8
8
8
7
8
5
5
12
15
15
18
16
16
12
1
6
9
35
2
3
4
19
25
26
27
22
24
23
32
36
37
38
UD01810
7. PARTS SUPPLY / 部品供給
34
PTS-NXT-10JE Vol.3

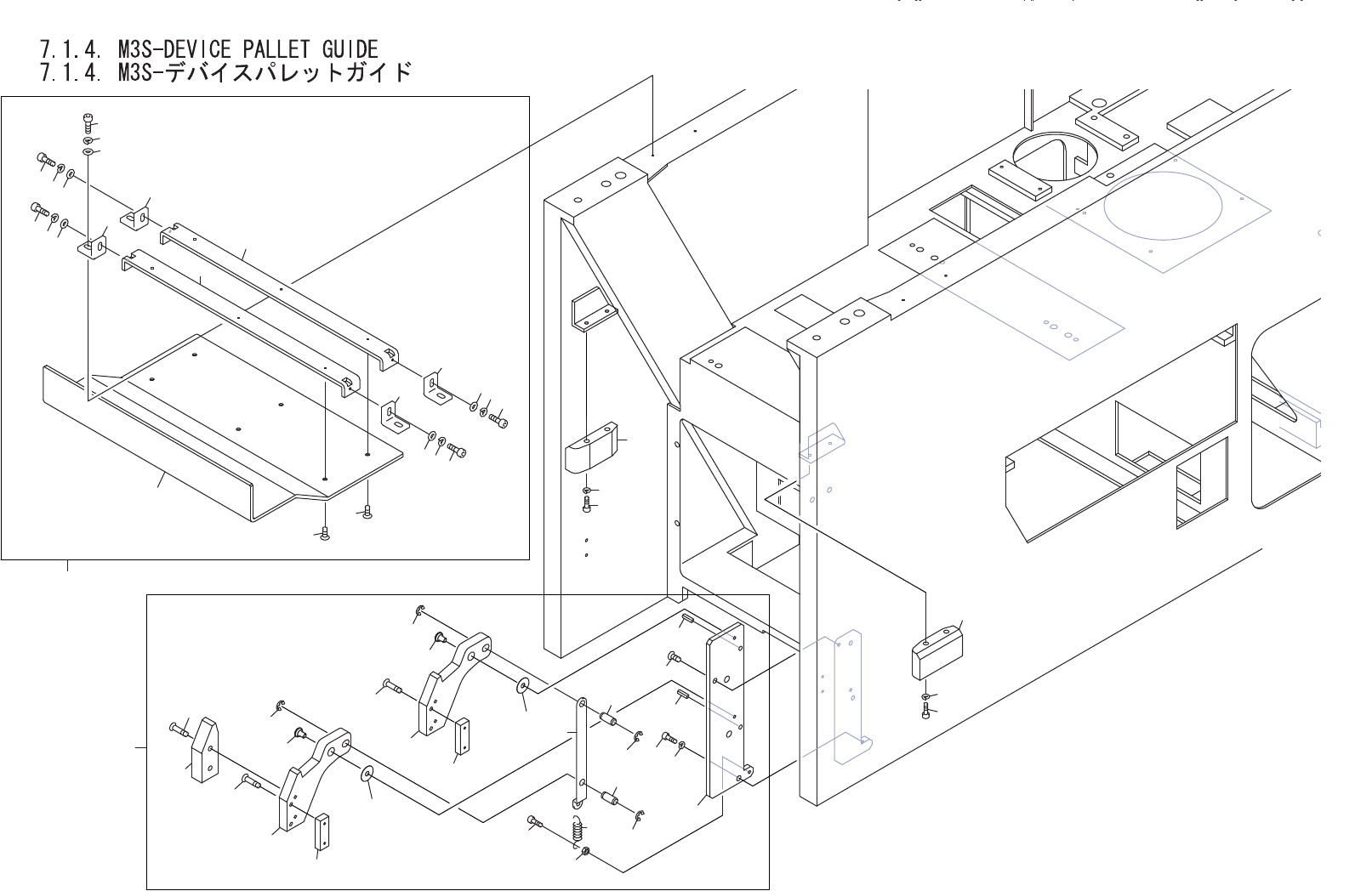

7.1.4. M3S-DEVICE PALLET GUIDE
7.1.4. M3S-デバイスパレットガイド UD01810
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM65915 1 PLATE プレート FE
2 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
3 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
4 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
5 H2055T 2 PIN, SPRING ピン スプリング 4ﾟX 8 FE
6 PB61821 1 LINK リンク FE
7 PM84981 2 PIN ピン FE
8 S1022A 4 CIR-CLIP サークリップ ST-EW- 4 FE
9 PZ24001 1 SPRING, TENSION スプリング 引張 FE
10 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
11 N1081T 1 NUT, HEX ナット 六角 M 4 3ｼｭ FE
12 PB52821 2 LEVER, LINK レバー リンク FE
13 PM84972 2 PIN, PIVOT ピン 支点 FE
14 PM02691 2 SPACER スペーサ CO
15 PB52851 2 PLATE, STIFFENING プレート 当て FE
16 K5358H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X015 FE
17 PB52842 1 PLATE プレート FE
18 K5192H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X018 FE
19 AA2YD03 1 GUIDE ガイド OT
22 PM03282 1 GUIDE ガイド FE
23 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
24 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 PM03273 1 GUIDE ガイド FE
26 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
27 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
32 AA3YN03 1 COVER カバー OT
33 PJ03376 1 COVER カバー PL
34 K5357M 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
35 PP01461 4 BKT, COVER ＢＫＴ カバー FE
36 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
37 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
39 PB20413 2 BKT, COVER ＢＫＴ カバー FE
40 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
41 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
42 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
