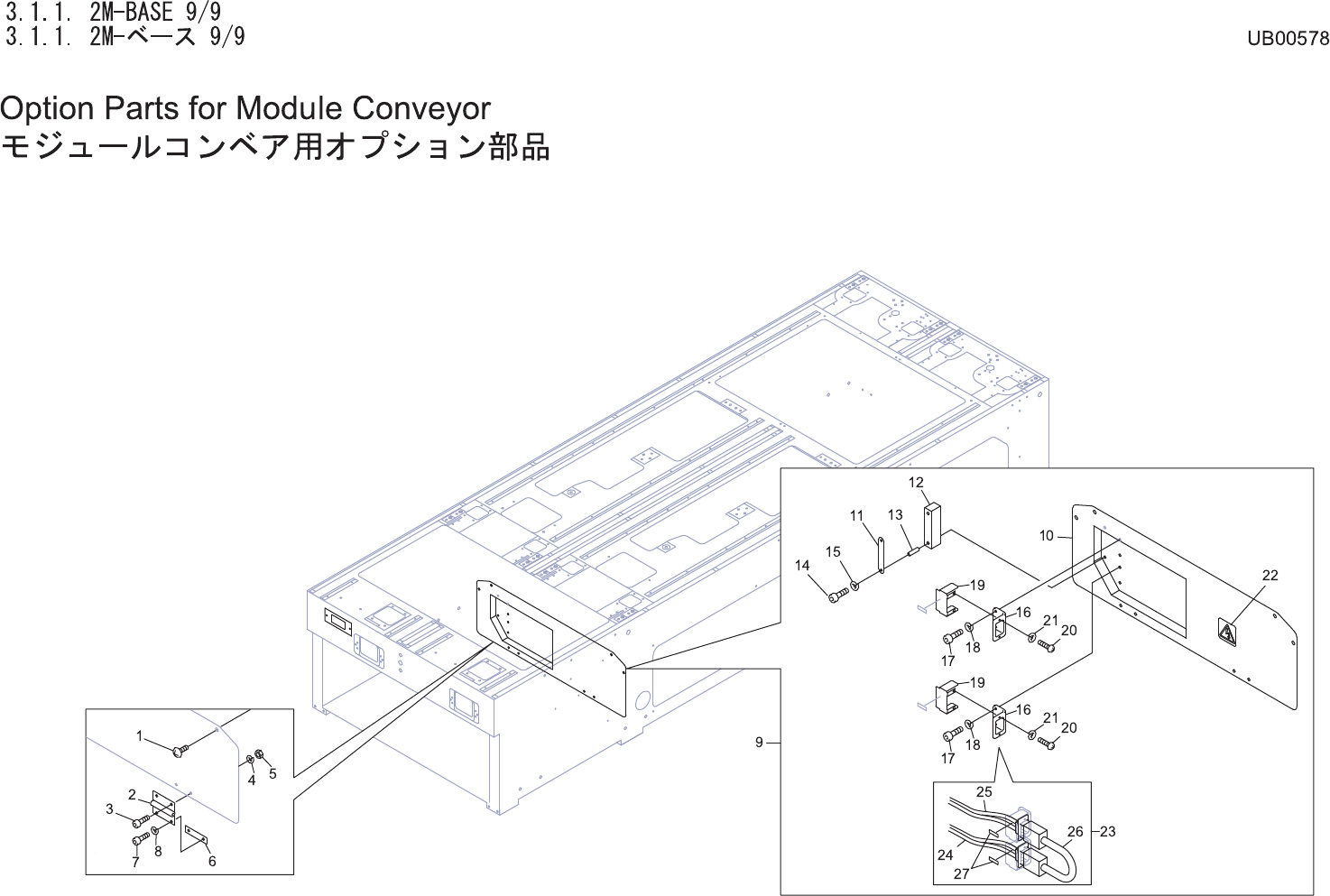

3.1.1. 2M-BASE 9/9
3.1.1. 2M-ベース 9/9 UB00578
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 K5215A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ FE
2 T21277 4 HINGE 蝶番 TH-TM-123 OT
3 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
4 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
5 N1080A 8 NUT, HEX ナット 六角 M 4 P=0.7 FE
6 PB09082 4 SPACER スペーサ FE
7 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
8 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 AA5CZ01 1 COVER, STATIONARY カバー 固定 OT
10 PB62291 1 BOX ＢＯＸ FE
11 PB61990 1 PLATE プレート FE
12 PZ24080 1 RETAINER, WIRING 押え 配線 OT
13 K1137H 2 COLLAR カラー NCLB4-6-21 OT
14 H5294A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
15 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 PB61980 2 BKT ＢＫＴ FE
17 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
18 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 PB60141 2 COVER カバー FE
20 K5225A 4 SCREW, C/R PAN 小ネジ 十穴鍋 M03X008 ﾆｯｹﾙﾒｯｷ FE
21 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
22 PZ25380 1 SEAL シール PL
23 AA5CL01 1 HARNESS, EXTERNAL ハーネス 外部 OT
24 RH25144 1 HARNESS, EXTERNAL ハーネス 外部 OT
25 RH25154 1 HARNESS, EXTERNAL ハーネス 外部 OT
26 RH25161 1 HARNESS, EXTERNAL ハーネス 外部 OT
27 RX01240 1 NAMEPLATE 銘板 OT SET
