7. PARTS SUPPLY / 部品供給
16
PTS-NXT-10JE Vol.3

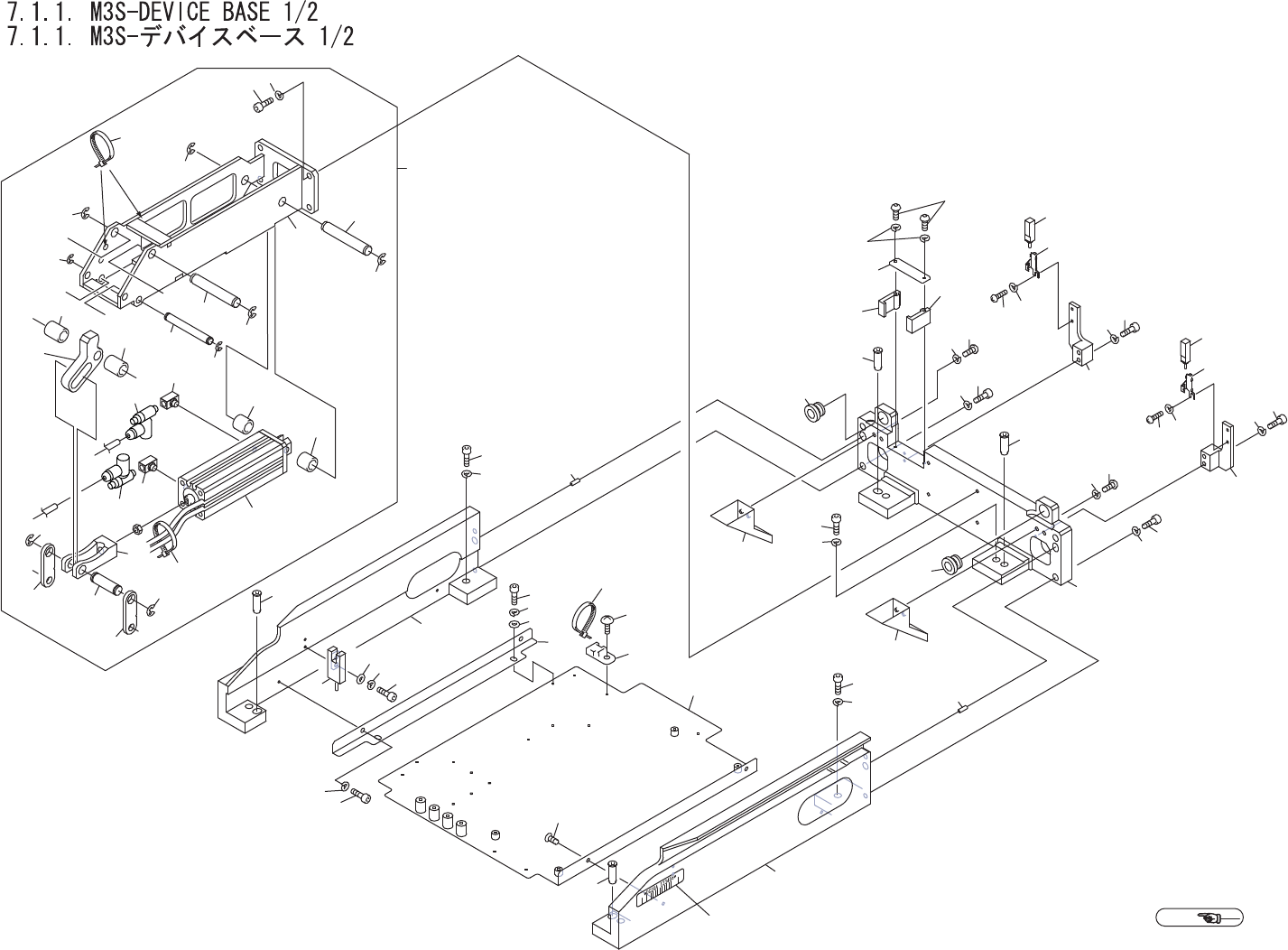

7.1.1. M3S-DEVICE BASE 1/2
7.1.1. M3S-デバイスベース 1/2 UD00732
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA34F12 1 CYLINDER, AIR シリンダ　エアー OT
2 PM87741 1 JOINT, KNUCKLE ジョイント　ナックル FE
3 PM85961 1 PIN ピン FE
3.1 S1003H 2 CIR-CLIP サークリップ ST-EW-6(3ｶ ｼﾛ) OT
3.2 PM85932 2 LINK リンク FE
4 PM87738 1 FRAME フレーム FE
5 H5289A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
6 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
7 PM87692 2 PIN, PIVOT ピン　支点 FE
8 S1003H 4 CIR-CLIP サークリップ ST-EW-6(3ｶ ｼﾛ) OT
9 PM87721 1 PIN, PIVOT ピン　支点 FE
10 S1003F 2 CIR-CLIP サークリップ ST-EW-4(3ｶ ｼﾛ) OT
13 PM31812 2 COLLAR カラー FE
14 PM31802 2 COLLAR カラー FE
15 PM85925 1 LEVER, CLAMP レバー　クランプ FE
16 K53382 2 CONTROLLER, SPEED コントローラ　スピード AS1301F-M5-04(ｼﾛ) OT
17 S2101D 1 CYLINDER, AIR シリンダ　エアー CDQSD20-40DCM-M9BL OT
17.1 H1140A 2 BAND, TIE バンド　結束 T18R PL
19 A4090A 2 ELBOW, UNIVERSAL エルボ　ユニバーサル M-5UL OT
22 PB14511 2 CHUTE シュート FE
23 K5256G 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X012 FE
24 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
25 PM87982 1 BKT, SENSOR ＢＫＴ　センサ FE
26 H5263A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X018 FE
27 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
28 PM87992 1 BKT, SENSOR ＢＫＴ　センサ FE
29 H5263A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X018 FE
30 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
31 PJ02942 2 HOLDER, CONNECTOR ホルダ　コネクタ PL
32 PM02595 2 BUSHING ブシュ FE
33 PM02614 1 PLATE プレート FE
34 K5256M 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X020 FE
35 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
36 PM02643 4 PIN ピン FE
37 PM09BA0 1 BASE ベース FE
37.1 PX01600 1 SEAL, BAR CODE シール　バーコード OT
38 H5301A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X018 FE
39 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
7. PARTS SUPPLY / 部品供給
17
PTS-NXT-10JE Vol.3
