2.1. PARTS CAMERA 2.1. パーツカメラ UG00616 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 H2093E 2 PIN, PARALLEL ピン 平行 ﾟ4X10 Aｼｭｽﾃﾝﾚｽ OT 2 XR00073 1 LENS レンズ OT 3 H517…
AA
Ref.UG007
A
1
10
10
6
10
10
12
11
1
14
7
8
9
2
4
5
3
5
4
3
3
4
5
13
15
UG00616
2. VISION SYSTEM / 画像処理
130
PTS-NXT-10JE Vol.1

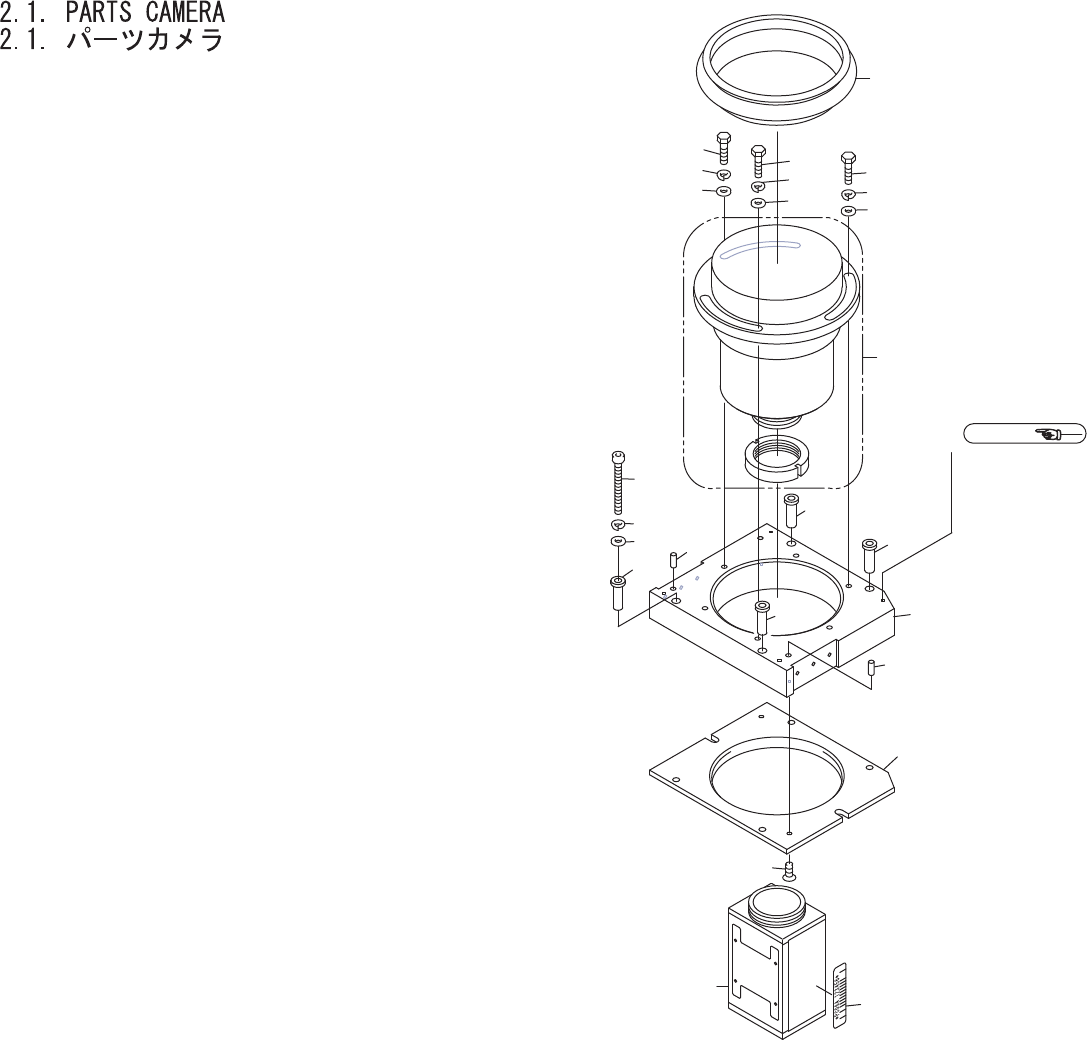

2.1. PARTS CAMERA
2.1. パーツカメラ UG00616
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2093E 2 PIN, PARALLEL ピン 平行 ﾟ4X10 Aｼｭｽﾃﾝﾚｽ OT
2 XR00073 1 LENS レンズ OT
3 H5178A 3 BOLT, HEX ボルト 六角 M05X020 FE
4 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 W1044A 3 WASHER, FLAT ワッシャ 平 4W- 5 FE
6 PM02899 1 BKT ＢＫＴ FE
7 H5296A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X040 FE
8 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1040S 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
10 PH00381 4 BUSHING ブシュ OT
11 PH00371 1 BKT ＢＫＴ OT
12 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
13 XK00795 1 CAMERA カメラ OT
14 PX01681 1 SEAL, BAR CODE シール バーコード OT
15 PG04703 1 SEAL, RUBBER シール
ゴ
ムPL
2. VISION SYSTEM / 画像処理
131
PTS-NXT-10JE Vol.1

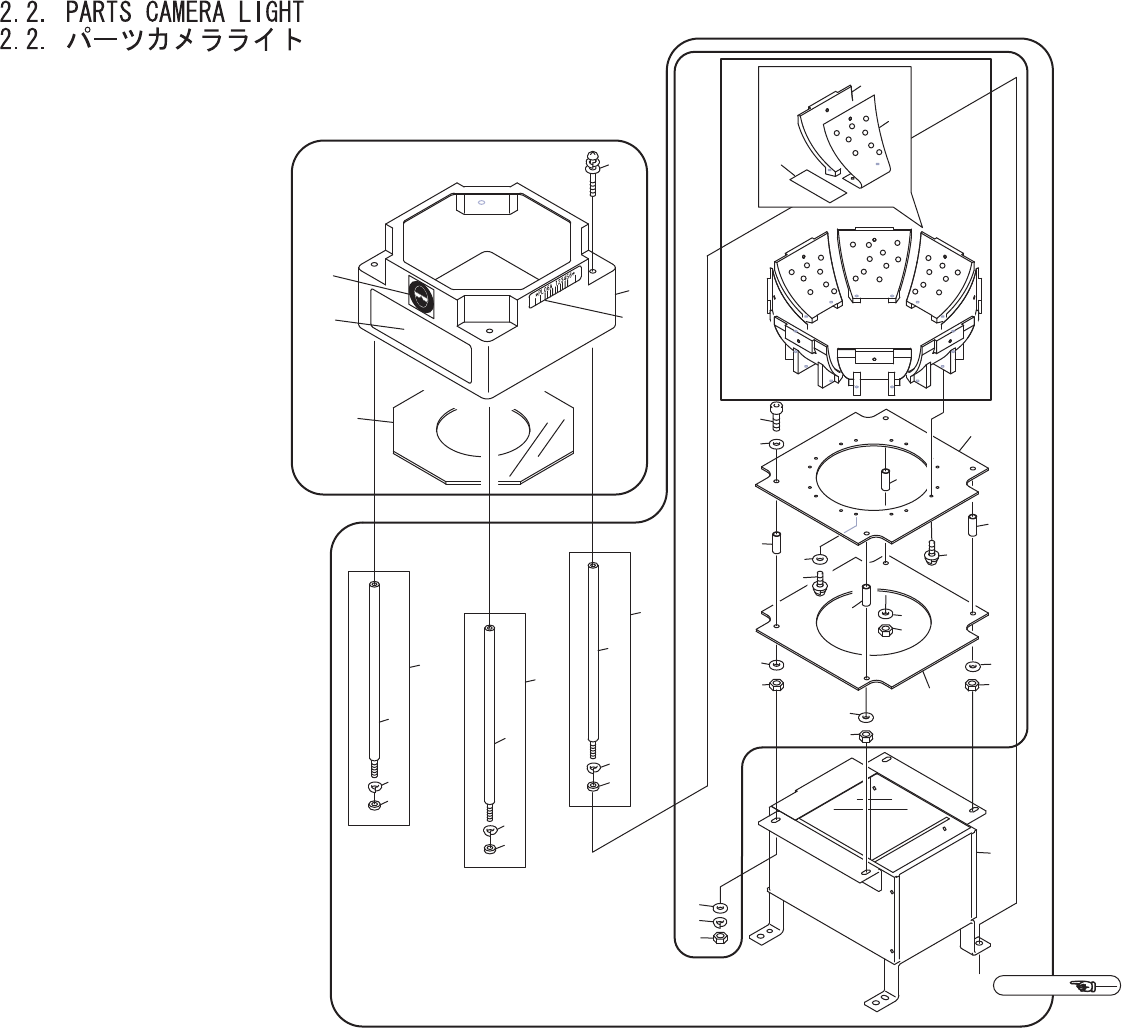

AA
A
15
14
13
9
8
7
6
1
43
44
22
20
20
22
20
20
17
22
22
23
6
7
8
6
7
8
22
15
15
15
15
16
11
10
48
49
17
18
2
5
5
5
12
21
UG00715
Ref.UG006
